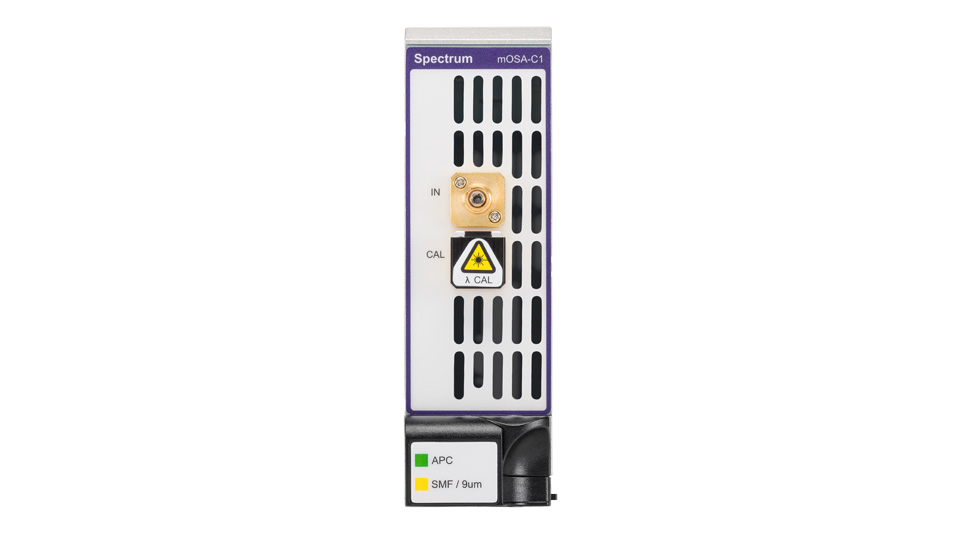

多应用平台 (MAP) 光谱分析仪 (mOSA-C1) 是一款基于光栅的光谱分析仪,具有实验室级的光谱性能以及可在生产中部署的规模和速度。

描述

MAP 系列光谱分析仪

多应用平台 (MAP) 光谱分析仪 (mOSA-C1) 是一款基于光栅的光谱分析仪,具有实验室级的光谱性能以及可在生产中部署的规模和速度。

MAP 系列光谱分析仪 (mOSA-C1)是一种基于衍射光栅的光谱测量系统。基于下一代单色仪设计,OSA 被设计为在整个单模光纤范围内工作。

与实验室应用相关的测量规范在超小型模块化测量系统中提供。15 pm 分辨率带宽,加上250 毫秒、大于 400 纳米的测量扫描速度,使该 mOSA 既可以在实验室运行,也可以在生产线上运行。

作为 VIAVI Solutions MAP 主机(现已进入第三代)的一部分,mOSA-C1 可以与超过 15 个光学应用模块相结合,为各种光学电信技术提供完整的解决方案。这包括相干和客户收发器、源激光器、光放大器和无源元件。VIAVI MAP 主机现在拥有两个光频谱分析仪。基于 mOSA-C1 的全波段、超快、超紧凑光栅与基于 mHROSA-A1 的 C 波段聚焦、高分辨率相干测量相辅相成。

可通过网络访问的简单直观的图形用户界面重新定义了用户体验,新用户可以快速学习,同时它还拥有用户所期望的高级功能。远程自动化已得到极大简化,可以快速、简单地集成到基于 PC 的自动化测试环境中。

mOSA 与 MAP-300 主机系列兼容。

优点

  • 兼具实验室性能与生产规模和速度
  • 单插槽 MAP-300 模块;
  • 低 PDL 消除了对额外 SOP 加扰器的需要
  • 灵活的分析功能许可
  • 嵌入式波长校准工件

特性

  • 15 pm 分辨率带宽
  • 满量程4Hz重复率和1 pm 分辨率
  • 全单模光纤范围
  • > 75 dB 动态范围
  • PDL <0.05 dB

应用

  • DWDM 相干模块测试
  • IEEE 客户端模块测试(O 波段)
  • 增益和噪声系数测量
  • CWDM 和 DWDM 组件测试
  • 连续波长光源特征分析

安全信息

  • 安装在 MAP 机箱中时,模块符合 CE、CSA/UL/IEC61010-1、LXI C 类要求和 IEC 60825-1 (2014) 中的 1M 类要求,并且符合 21 CFR1040.1 标准(依据第 50 号激光装置通知单出现的偏差除外)

模块详细信息

几十年的几何光学、对准、系统控制和模拟测量至关重要。mOSA-C1 利用先进的光学元件和下一代芯片系统技术,重新设想了性能单色仪的控制、速度和紧凑程度。

速度

直接单色仪驱动器经过优化,已连续使用 10 多年,在整个 450 纳米的测量范围内测量速度高达250 毫秒。下一代功率测量子系统能够在最大速度(1800 纳米/秒的扫描速度)下以 1 pm 的全分辨率进行光谱跟踪。将测量速度、分辨率和可用内存结合在一起,用户可以随时访问所有数据。通过缩放和平移来查找感兴趣的区域,而无需提前猜测,从而简化复杂系统的故障排查。可以在较小范围内进行扫描,并可用于优化测量时间。

测量性能

mOSA-C1 将猜测从创建最佳设置中剔除。OSA 的性能既快又灵敏,有足够的内存,不再需要在功率灵敏度、频谱分辨率、测量速度和接近的动态范围之间进行痛苦的权衡。

  • 增加的内存允许以全分辨率获取测量结果。直观的标记和缩放控件,使您可以轻松找到要查找的数据
  • 对低功率信号求平均值是通过对多次单独扫描求平均值来实现的,这样用户几乎可以立即看到感兴趣的区域。不要浪费时间等待测量完成
  • 在整个 05 dB 范围内具有出色的偏光灵敏度
  • 15 pm 分辨率带宽确保 OSNR 测量不受低功耗下密集通道或分辨率带宽长尾的影响

简单而强大的用户界面

mOSA-C1 拥有强大而简单的用户界面。用户既可以通过简单的网络连接远程访问图形用户界面,也可以使用 HDMI 显示器、或订购集成触摸屏的版本。

标记和内置分析工具简化了所有类型技术类别的系统测量。轨线数学和自动参考可以通过一些简单的设置来完成。可以添加可选的分析模块来补充标准板载计算,它们包括:

可选分析模块 DUT 示例测量
无源元件 CWDM、DWDM 滤波器参数
放大器和连续波源 放大器、FP 激光器、DFB 激光器 增益、NF、SMSR、连续波
收发器(客户端和线路端) 相干光学器件、客户端光学器件 连续波、OSNR

远程自动化

简单、直观、快速实现的远程自动化是所有 MAP 模块的优势。mOSA-C1就是以这些理念为核心开发的。通过以太网使用符合 SCPI 标准的命令被证明是简单有效的。如果是首选接口,可以订购带可选 GPIB 端口的 MAP。

mOSA-C1 有两种远程自动化方法。“直接到模块”方法创建一组简单的命令来设置、启动和下载轨线数据。这种简单的以数据采集为中心的方法非常适合进行客户开发分析的应用。低开销和简单的命令结构旨在最大限度地减少延迟和最大限度地提高数据收集效率。“应用程序环境”接口的使用引入了新的高级功能,可用于简化关键参数和数据的提取。

自动校准

环境温度变化、振动和冲击会影响光谱分析仪等高精度产品的测量精度。内部校准源既有乙炔气室又有宽带光源。将输入连接到 mOSA-C1 需要面板上的简单连接。校准过程是全自动的,只需几分钟即可完成。

主机和模块化系列

VIAVI 多应用平台 (MAP) 是一种模块化机架安装式或台式的光学测试和测量平台,其主机可承载 2个、3个或 8个应用模块。LightDirect 系列模块具有控制简单、功能单一的特点。它们单独或共同构成了各种光学测试应用的基础。

技术指标

参数 规格
光纤类型 SM 9/125
连接器 FC/APC 和 SC/APC(需要更换配套套筒)
频谱
波长范围 1255 至 1660 纳米
波长分辨率精度 5%
波长重复性 0.005 纳米(单次扫描) 0.002 纳米(5 次平均值)
波长精度 1277-1653 纳米之间 ±10 pm
波长线性度 1277-1653 纳米之间 ±10 pm
分辨率带宽 0.015 至 1 纳米
最小采样分辨率 0.001 纳米
扫频时间(全波长范围) 0.25 秒
内置校准光源
功率
每信道最大输入功率 +20 dBm
最大安全输入功率 +25 dBm 总输入功率
电平灵敏度 -60 dBm(单次扫描)
-65dBm(5 次平均值)
-70 dBm(20 次平均值)
最大动态范围 65 dB
电平精度 -20dBm ±0.3dB
电平线性度 ±0.03 dB
电平平坦度 0.2 dB
偏振相关性 < 0.05dB
光回波损耗 > 55 dB
其他
预热时间 1 小时
湿度 15 至 80% RH
工作温度 15℃ 至 35℃
尺寸 4.1 x 13.3 x 37.0 厘米(1.6 x 5.22 x 14.58 英寸)
重量 1.3 千克(2.8 磅)
校准周期 1 年
可靠性/寿命 1X109次连续操作扫描
主机兼容性 MAP-300 系列

订购信息

模块部件号

订购代码 描述
MOSA-C1A1P1A-M100-MFA MAP 系列 OSA 全波段优质性能,带气室校准源

软件分析包部件号

订购代码 描述
MOSA-AN-PCOMP-A 无源元件
MOSA-AN-ACWS-A 放大器和连续波源
MOSA-AN-TX-A 收发器(客户端和线路端)
