描述

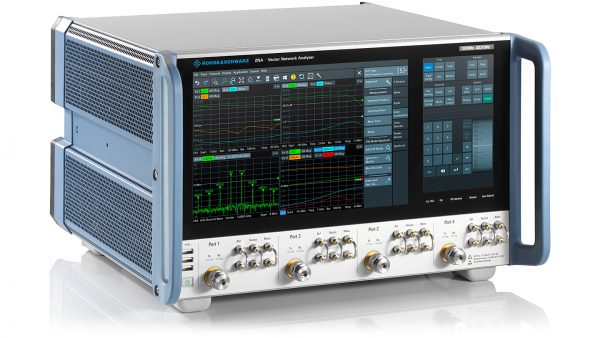

R&S®ZNA 矢量网络分析仪是罗德与施瓦茨矢量网络分析仪产品组合中的高端系列：兼具出色的射频性能、丰富的软件功能和独特的硬件概念。仅触摸操作概念和以被测设备为中心的操作方法使 R&S®ZNA 成为一款强大、通用、紧凑的测量系统，适用于无源和有源设备的特性测量。
出色的射频性能
高性能、高速度的先进测量任务
有源和无源元件的精密测量
宽动态范围，以表征测试中的高阻器件
卓越的稳定性，低跟踪噪声和出色的原始系统数据，高可靠性
高精度也适用于计量应用
宽功率扫描范围
多功能硬件选件
强大的通用测量系统
可选的直接通道接入，用于宽动态范围、外部测试设置和系统集成
多达四个内部相位相干源，灵活性高，扫描时间短
高达两个内部接收器服务水平，用于低跟踪噪声的快速混频器测量
多达八个独立接收器，用于可靠的多通道相位测量
最多四个内部脉冲调制器和脉冲发生器
可选的源和接收器步进衰减器，用于扩展可用功率范围
广泛的软件选件
直观配置的挑战性测量
信号完整性的时域分析和扩展特征眼图
标量混频器测量和频率转换测量先进混频器测量的矢量混频器测量
混频器/转换器无本振接入的变频测量
光谱分析模式用于对被测设备进行广泛分析
实时测量不确定度计算加验证测量（METAS VNA工具）
独特的操作概念
直观的触摸操作和复杂的用户界面
两个独立的触摸屏，操作方便
在屏幕上显示用户选择的较小的命令
多点触控手势的高效操作
频道的免费配置，图表拖放
以DUT为中心的方法，可适应用户要求并优化设置
用于详细分析测量轨迹的广泛评估功能
扩展单元
高级测量功能
使用 R&S®ZVA-Z 和 R&S®ZC 变频器系列，频率扩展至 750 GHz。
借助附件构建完整的解决方案
用于校准、验证和不同测量的不同附件
机械校准和验证套件
自动校准装置
在线校准装置，用于现场刷新校准数据
测试电缆
扭矩扳手
支持R&S®NRP功率传感器系列
订货信息
| 型号 | 订货号 | 频率范围 | 说明 |
| 基本单元 | |||
| R&S ZNA26 | 1332.4500.22 | 10 MHz 至 26.5 GHz | 矢量网络分析仪，双端口，26.5 GHz，3.5 mm 连接器 |
| R&S ZNA26 | 1332.4500.24 | 10 MHz 至 26.5 GHz | 矢量网络分析仪，四端口，26.5 GHz，3.5 mm 连接器 |
| R&S ZNA43 | 1332.4500.42 | 10 MHz 至 43.5 GHz | 矢量网络分析仪，双端口，43.5 GHz，2.92 mm 连接器 |
| R&S ZNA43 | 1332.4500.43 | 10 MHz 至 43.5 GHz | 矢量网络分析仪，双端口，43.5 GHz，2.4 mm 连接器 |
| R&S ZNA43 | 1332.4500.44 | 10 MHz 至 43.5 GHz | 矢量网络分析仪，四端口，43.5 GHz，2.92 mm 连接器 |
| R&S ZNA43 | 1332.4500.45 | 10 MHz 至 43.5 GHz | 矢量网络分析仪，四端口，43.5 GHz，2.4 mm 连接器 |
| R&S®ZNA50 | 132.4500.52 | 10MHz to 50GHz | 矢量网络分析仪，双端口，10MHz to 50GHz，2.4mm(m) |
| R&S®ZNA50 | 132.4500.54 | 10MHz to 50GHz | 矢量网络分析仪，四端口，10MHz to 50GHz，2.4mm(m) |
| R&S®ZNA67 | 132.4500.62 | 10MHz to 67GHz | 矢量网络分析仪，双端口，10MHz to 67GHz，1.85mm(m) |
| R&S®ZNA67 | 132.4500.64 | 10MHz to 67GHz | 矢量网络分析仪，四端口，10MHz to 67GHz，1.86mm(m) |
| 选件 | |||
| R&S ZNA26-B16 | 1332.4581.22 | 100 kHz 至 26.5 GHz | 用于 R&S ZNA26 的直接信号源和接收机接入（双端口） |
| R&S ZNA26-B16 | 1332.4581.24 | 100 kHz 至 26.5 GHz | 用于 R&S ZNA26 的直接信号源和接收机接入（四端口） |
| R&S ZNA43-B16 | 1332.4581.42 | 100 kHz 至 43.5 GHz | 用于 R&S ZNA43 的直接信号源和接收机接入（双端口） |
| R&S ZNA43-B16 | 1332.4581.44 | 100 kHz 至 43.5 GHz | 用于 R&S ZNA43 的直接信号源和接收机接入（四端口） |
| R&S ZNA26-B2n | 1332.4630.2n | 10 MHz 至 26.5 GHz | 信号源步进衰减器，端口 n，用于 R&S ZNA261) |
| R&S ZNA43-B2n | 1332.4646.2n | 10 MHz 至 43.5 GHz | 信号源步进衰减器，端口 n，用于 R&S ZNA431) |
| R&S ZNA26-B3n | 1332.4700.3n | 10 MHz 至 26.5 GHz | 接收机步进衰减器，端口 n，用于 R&S ZNA261) |
| R&S ZNA43-B3n | 1332.4717.3n | 10 MHz 至 43.5 GHz | 接收机步进衰减器，端口 n，用于 R&S ZNA431) |
| R&S ZNA26-B4n | 1332.4775.4n | 10 MHz 至 26.5 GHz | 内部脉冲调制器，端口 n，用于 R&S ZNA261) |
| R&S ZNA43-B4n | 1332.4781.4n | 10 MHz 至 43.5 GHz | 内部脉冲调制器，端口 n，用于 R&S ZNA431) |
| R&S ZNA26-B3 | 1332.4523.02 | 10 MHz 至 26.5 GHz | 用于 R&S ZNA26 的第三和第四个内部信号源（四端口） |
| R&S ZNA43-B3 | 1332.4617.02 | 10 MHz 至 43.5 GHz | 用于 R&S ZNA43 的第三和第四个内部信号源（四端口） |
| R&S ZNA-B4 | 1332.4530.02 | 精密频率参考 (OCXO) | |
| R&S ZNA-B5 | 1332.4675.02 | 用于 R&S ZNA 的第二个内部本振信号源（四端口） | |
| R&S ZNA-B26 | 1332.4598.02 | 直接中频接入 | |
| R&S ZNA-B91 | 1332.4800.02 | 触发和控制 I/O 板 | |
| R&S ZNA-K1 | 1332.5320.02 | 频谱分析仪模式 | |
| R&S ZNA-K2 | 1332.5336.02 | 时域分析 (TDR) | |
| R&S ZNA-K20 | 1332.4746.02 | 扩展时域分析（包括眼图） 2) | |
| R&S ZNA-K4 | 1332.5342.02 | 标量混频器和任意变频测量 | |
| R&S ZNA-K5 | 1332.5359.02 | 矢量校正变频器测量（无需使用参考混频器和相位参考）3) | |
| R&S ZNA-K7 | 1332.5371.02 | 脉冲信号测量4) | |
| R&S ZNA-K8 | 1332.5388.02 | 毫米波变频器支持5) | |
| R&S ZNA-K9 | 1332.5394.02 | 无本振接入的变频器群延时测量6) | |
| R&S ZNA-K17 | 1332.5459.02 | 中频带宽提高至 30 MHz | |
| R&S ZNA-K19 | 1332.5513.02 | 1 MHz 频率分辨率 | |
| 毫米波变频器 | |||
| R&S ZVA-Z75 | 1307.7400.02 | 50 GHz 至 75 GHz | 变频器 WR06（单模块） |
| R&S ZVA-Z90 | 1322.3024.02 | 60 GHz 至 90 GHz | 变频器 WR12（单模块） |
| R&S ZVA-Z110 | 1307.7000.03 | 75 GHz 至 110 GHz | 变频器 WR10（单模块） |
| R&S ZVA-Z110E | 1307.7000.40 | 75 GHz 至 110 GHz | 变频器 WR10（单模块） |
| R&S ZVA-Z325 | 1317.0514.02 | 220 GHz 至 325 GHz | 变频器 WR03（单模块） |
| R&S ZVA-Z500 | 1317.0520.02 | 325 GHz 至 500 GHz | 变频器 WR02（单模块） |
| R&S ZC78 | 3626.5356.02 | 53.57 GHz 至 78.33 GHz | 变频器 WG 3.6 mm × 1.8 mm（单模块） |
| R&S ZC90 | 1323.7600.02 | 60 GHz 至 90 GHz | 变频器 WR12（单模块） |
| R&S ZC90E | 1323.7600.04 | 60 GHz 至 90 GHz | 变频器 WR12（单模块） |
| R&S ZC110 | 1323.7617.02 | 75 GHz 至 110 GHz | 变频器 WM-2540（单模块） |
| R&S ZC140 | 1323.7623.02 | 90 GHz 至 140 GHz | 变频器 WM-2032（单模块） |
| R&S ZC170 | 1323.7630.02 | 110 GHz 至 170 GHz | 变频器 WM-1651（单模块） |
| R&S ZC220 | 1323.7646.02 | 140 GHz 至 220 GHz | 变频器 WM-1295（单模块） |
| R&S ZC260 | 3628.5682.02 | 170 GHz 至 260 GHz | 变频器 WM-1092（单模块） |
| R&S ZC330 | 1323.7669.02 | 220 GHz 至 330 GHz | 变频器 WM-864（单模块） |
| R&S ZC500 | 1323.7681.02 | 330 GHz 至 500 GHz | 变频器 WM-570（单模块） |
| 校准和验证 | |||
| 校准套件（手动校准） | |||
| R&S ZV-Z129 | 1322.7471.02 | 0 Hz 至 40 GHz | 校准套件，2.92 mm（阳性），50 Ω |
| R&S ZV-Z129 | 1322.7471.03 | 0 Hz 至 40 GHz | 校准套件，2.92 mm（阴性），50 Ω |
| R&S ZV-Z210 | 5011.6588.02 | 0 Hz 至 110 GHz | 校准套件，1.0 mm（阴性和阳性），50 Ω |
| R&S ZV-Z235 | 5011.6542.02 | 0 Hz 至 26.5 GHz | 校准套件，3.5 mm，50 Ω |
| R&S ZV-Z229 | 5011.6559.02 | 0 Hz 至 40 GHz | 校准套件，2.92 mm，50 Ω |
| R&S ZV-Z224 | 5011.6565.02 | 0 Hz 至 50 GHz | 校准套件，2.4 mm，50 Ω |
| R&S ZN-Z235 | 1336.8500.02 | 0 Hz 至 26.5 GHz | 校准套件，3.5 mm，50 Ω |
| R&S ZN-Z229 | 1336.7004.02 | 0 Hz 至 40 (43.5) GHz8) | 校准套件，2.92 mm，50 Ω |
| 波导校准套件 | |||
| R&S ZV-WR15 | 1307.7500.30 | 50 GHz 至 75 GHz | 波导校准套件 WR15（无滑动负载） |
| R&S ZV-WR15 | 1307.7500.31 | 50 GHz 至 75 GHz | 波导校准套件 WR15（含滑动匹配件） |
| R&S ZV-WR12 | 1307.7700.10 | 60 GHz 至 90 GHz | 波导校准套件 WR12（无滑动匹配件） |
| R&S ZV-WR12 | 1307.7700.11 | 60 GHz 至 90 GHz | 波导校准套件 WR12（含滑动匹配件） |
| R&S ZV-WR10 | 1307.7100.10 | 75 GHz 至 110 GHz | 波导校准套件 WR10（无滑动匹配件） |
| R&S ZV-WR10 | 1307.7100.11 | 75 GHz 至 110 GHz | 波导校准套件 WR10（含滑动匹配件） |
| R&S ZV-WR08 | 1307.7900.10 | 90 GHz 至 140 GHz | 波导校准套件 WR08（无滑动匹配件） |
| R&S ZV-WR08 | 1307.7900.11 | 90 GHz 至 140 GHz | 波导校准套件 WR08（含滑动匹配件） |
| R&S ZV-WR06 | 1311.8807.10 | 110 GHz 至 170 GHz | 波导校准套件 WR06（无滑动匹配件） |
| R&S ZV-WR06 | 1311.8807.11 | 110 GHz 至 170 GHz | 波导校准套件 WR06（含滑动匹配件） |
| R&S ZV-WR05 | 1307.8106.10 | 140 GHz 至 220 GHz | 波导校准套件 WR05（无滑动匹配件） |
| R&S ZV-WR05 | 1307.8106.11 | 140 GHz 至 220 GHz | 波导校准套件 WR05（含滑动匹配件） |
| R&S ZV-WR03 | 1307.7300.30 | 220 GHz 至 325 GHz | 波导校准套件 WR03（无滑动匹配件） |
| R&S ZV-WR03 | 1307.7300.31 | 220 GHz 至 325 GHz | 波导校准套件 WR03（含滑动匹配件） |
| R&S ZV-WR02 | 1314.5550.10 | 325 GHz 至 500 GHz | 波导校准套件 WR02（无滑动匹配件） |
| R&S ZCWM-570 | 1322.3099.10 | 330 GHz 至 500 GHz | 波导校准套件 WM-570 |
| 校准单元（自动校准） | |||
| R&S ZN-Z32 | 1328.7638.02 | 10 MHz 至 8.5 GHz | 内联校准单元，单端口，SMA（阴性） |
| R&S ZN-Z33 | 1328.7644.02 | 10 MHz 至 40 GHz | 内联校准单元，单端口，2.92 mm（阴性） |
| R&S ZN-Z33 | 1328.7644.03 | 10 MHz 至 40 GHz | 内联校准单元，单端口，2.92 mm（阴性），TVAC |
| R&S ZN-Z50 | 1335.6904.30 | 9 kHz 至 26.5 GHz | 校准单元，双端口，3.5 mm（阴性） |
| R&S ZN-Z52 | 1335.6991.30 | 100 kHz 至 26.5 GHz | 校准单元，四端口，3.5 mm（阴性） |
| R&S ZN-Z53 | 1335.7046.32 | 100 kHz 至 26.5 GHz | 校准单元，双端口，3.5 mm（阴性） |
| R&S ZN-Z54 | 1335.7117.92 | 9 kHz 至 40 GHz | 校准单元，双端口，2.92 mm（阴性） |
| R&S ZN-Z55 | 1335.7181.42 | 9 kHz 至 50 GHz | 校准单元，双端口，2.4 mm（阴性） |
| 验证套件 | |||
| R&S ZV-Z335 | 1319.1018.02 | 45 MHz 至 26.5 GHz | T-check 验证设备，3.5 mm（阴性转阳性） |
| R&S ZV-Z329 | 1319.1024.02 | 45 MHz 至 40 GHz | T-check 验证设备，2.92 mm（阴性转阳性） |
| R&S ZV-Z324 | 1319.1030.02 | 45 MHz 至 50 GHz | T-check 验证设备，2.4 mm（阴性转阳性） |
| R&S ZV-Z435 | 1319.1060.02 | 45 MHz 至 26.5 GHz | 验证套件，3.5 mm |
| R&S ZV-Z429 | 1319.1076.02 | 45 MHz 至 40 GHz | 验证套件，2.92 mm |
| R&S ZV-Z424 | 1319.1082.02 | 45 MHz 至 50 GHz | 验证套件，2.4 mm |
| 测试电缆 | |||
| R&S ZV-Z93 | 1301.7595.25/38 | 0 Hz 至 26.5 GHz | 3.5 mm（阴性）转 3.5 mm（阳性），长度：0.6 m/1 m |
| R&S ZV-Z95 | 1301.7608.25/38 | 0 Hz 至 40 GHz | 2.92 mm（阴性）转 2.92 mm（阳性），长度：0.6 m/1 m |
| R&S ZV-Z97 | 1301.7637.25 | 0 Hz 至 50 GHz | 2.4 mm（阴性）转 2.4 mm（阳性），长度：0.6 m |
| R&S ZV-Z193 | 1306.4520.24/36/60 | 0 Hz 至 26.5 GHz | 3.5 mm（阴性）转 3.5 mm（阳性），长度：0.6 m/0.9 m/1.5 m |
| R&S ZV-Z195 | 1306.4536.24/36 | 0 Hz 至 40 GHz | 2.92 mm（阴性）转 2.92 mm（阳性），长度：0.6 m/0.9 m |
| R&S ZV-Z196 | 1306.4559.24/36 | 0 Hz 至 67 GHz | 1.85 mm（阴性）转 1.85 mm（阳性），长度：0.6 m/0.9 m |
| 硬件附件 | |||
| R&S ZN-ZM292 | 1339.3800.02 | 10 MHz 至 40 GHz | 校准混频器，2.92 mm（阴性） |
| R&S ZN-ZTW | 1328.8534.35 | 力矩扳手，用于 3.5/2.92/2.4/1.85 mm 连接器，8 mm 宽，0.9 Nm 力矩 | |
| R&S ZN-ZTW | 1328.8534.19 | 力矩扳手，用于 R&S ZNA 测试端口连接器，19 mm 宽，0.9 Nm 力矩 | |
| R&S ZNA-B19 | 1332.4600.02 | 附加可拆卸硬盘 | |
| R&S ZZA-KN6 | 1175.3056.00 | 19 机架适配器 “ | |
| R&S ZNA26-Z9 | 1332.4730.26 | 适用于 R&S ZNA-K9 的电缆组件（3.5 mm 适用于 R&S ZNA26） 9) | |
| R&S ZNA43-Z9 | 1332.4730.43 | 适用于 R&S ZNA-K9 的电缆组件（2.92 mm 适用于 R&S ZNA43）9) | |
| R&S ZNA43-Z9 | 1332.4730.44 | 适用于 R&S ZNA-K9 的电缆组件（2.4 mm 适用于 R&S ZNA43）9) |
1) n 代表端口数量 (1/2/3/4)。
2) 需要 R&S®ZNA-K2。
3) 需要 R&S®ZNA-K4。
4) 需要 R&S®ZNA-K17。
5) 产品发布后将提供。
6) 需要 R&S®ZNA-K4、R&S®ZNAxx-B16 和 R&S®ZNAxx-Z9 电缆组件生成双音信号。强烈建议使用R&S®ZNA（四端口）。
7) 变频器需要 R&S®ZNA-K8。
