描述
高测量速度、多信道应用中的并行信号处理以及连续操作中的高度可靠性是音频分析仪在生产应用中必须满足的要求。
很多音频应用对动态范围和多功能性的要求并不是很高， 在生产中往往强调高吞吐量，生产测试组件的成本也是一大考量。 测试消费类音频设备时，还必须使用 HDMI 等高端接口测量环绕声系统的多信道设备。R&S®UPP 音频分析仪系列能够派上用场。 此类分析仪可以并行处理 2 个、4 个或 8 个信道，因不同型号而异。 通过多台仪器级联，用户可以同时触发最多 48 个测量信道，有效缩短测量时间。

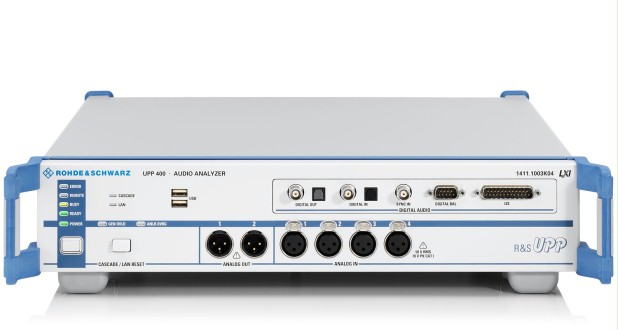

R&S®UPP 音频分析仪是专为系统应用而设计的紧凑且经济高效的解决方案。 该分析仪外形低，且不带前面板控制元件或集成显示屏。 该仪器可通过 LAN、USB 或 IEC/IEEE 总线远程控制。 结合外部显示器、鼠标及键盘，该仪器成为一个可手动操作的实验室工作台测量仪。 该仪器具有集成控制 PC，且所需软件已装。 用户可以立即开始测量。
凭借相同的操作原理和远程控制功能，R&S®UPV 和 R&S®UPP 音频分析仪强强结合： 能分别为研发和生产应用提供高性价比解决方案，并且能够在必须更换仪器设置或测量程序的情况下很好地协调。
快速强大
- 并行测量，确保高吞吐量
- 覆盖整个系统的高速测量
- 适合在生产中使用
- 通过级联的多信道测量
所有的测试信号和测量功能集于一体
- 生成广泛的模拟信号以及（借助 R&S®UPP-B2/B4/B8 选件）数字测试信号
- 模拟以及（借助 R&S®UPP-B2/B4 选件）数字接口上的广泛的测量范围
- 强大，甚至多信道的 FFT 分析，分辨率低至 1 Hz 以下
- 可根据单项测量任务在几秒内调整的用户自编程滤波器
- 集成控制 PC； 手动操作只需用到外部显示器以及鼠标和键盘
单个仪器提供丰富的接口选项
- 带模拟输入的双信道、四信道或八信道分析仪
- 模拟发生器输出（双信道）
- 用于测量数字音频组件的 AES/EBU 和 S/P DIF 接口（R&S®UPP-B2 选件）
- 用于测试音频集成电路的 I²S 接口（R&S®UPP-B2 选件）
- HDMI 设备测试（R&S®UPP-B4 选件）
- 发生器以及分析仪的接口可以彼此单独设置，也能够以任何组合形式结合使用
始终保持操作便利性
- 高端直观化用户界面易学，使操作更快捷
- 所有测量结果概览
- 有效的联机帮助功能
支持未来应用的选件
- R&S®UPP-B2 选件提供符合 AES/EBU 以及 S/P DIF 的数字音频接口，还提供 I²S 接口
- R&S®UPP-K21 数字音频协议
- R&S®UPP-B4 HDMI 和数字音频接口
- R&S®UPP-K41 Dolby© 解码
- R&S®UPP-K45 扩展音视频测量
- R&S®UPP-K601 1/n 倍频程分析
- R&S®UPP-K800 级联软件可用于将多个 R&S®UPP Audio Analyzer 音频分析仪组合起来，以支持八个以上信道的并行测量
- XLR/BNC 适配器组合
- 针对数字接口的连接电缆
- 用于切换输入和输出信道的 R&S®UPZ AUDIO SWITCHER
简要规格
| 模拟音频分析 | ||
| 输入 | XLR 阴头，平衡输入(可使用XLR／BNC 转换成非平衡输入)，可选AC／DC耦合 | |
| 频率范围 | 带宽22KHz／40KHz／80KHz | DC／20Hz 到 21.76KHz／40KHz／80KHz |
| 电压范围 | 均方根，正弦 | 1μV 到 50V |
| 输入阻抗 | 每个管脚相对于地 | 100 kΩ±1 ％ ‖220 pF |
| 串扰 | <20 KHz | 大于100dB |
| 测量功能 | RMS宽带，RMS选择，峰值，信噪比，直流，FFT，THD，THD+N，SINAD，Mod Dist，DFD，polarity，波形，频率， 相位，群时延 | |
| 模拟音频发生器 | ||
| 输出 | XLR 阳头，平衡/非平衡可选，带短路保护 | |
| 源阻抗 | 25 欧姆 | |
| 电压范围 | 平衡，均方根，正弦，开路 | 0.2mV 到 14V |
| 非平衡，均方根，正弦，开路 | 0.1mV 到 7V | |
| 频率范围 | 0.1Hz 到 80kHz | |
| 输出信号 | 正弦，单音立体声，多音，突发单音，Mod Dist，DFD，噪声，任意波形，Polarity，直流，WAV 文件播放 | |
| 数字音频分析 / 产生 (需要 UPP-B2 选件 ) | ||
| 数字音频接口 | ||
| 连接器 | 平衡 | 9针D-Sub 阳头，耦合转换器，110 欧姆 |
| 非平衡 | BNC,75 欧姆 | |
| 光口 | TOSLINK | |
| 通道 | 1.2 或者 1+2 | |
| 音频比特 | 8比特到 24比特 | |
| 时钟频率 | 30KHz 到 200KHz | |
| 格式 | AES3／IEC60958 规定的专业以及消费格式 | |
| 音频分析／输出功能 | 参考模拟接口输入的情况 | |
| I2S接口 | ||
| 连接器 | 25针 D-Sub 阳头 | |
| 通道 | 1,2 或者 1+2 | |
| 字符长度 | 每通道16／24／32比特 | |
| 音频比特 | 8比特到 24比特 | |
| 时钟频率 | 6.75kHz 到 200kHz | |
| 音频分析／输出功能 | 参考模拟接口输入的情况 | |
| FFT 分析 | ||
| 频率范围 | 数字 | 直流到 50％ 采样率 |
| 模拟，带宽22／40／80kHz | 直流到22.5／43.5／87kHz | |
| FFT 长度 | 512／1K／2K／4K／8K／16K／32K／64K／128K／256K | |
| 加窗函数 | 矩形，Hann，Blackman-Harris，Rife-Vincent 1 to 3，Hamming，flat-top | |
| 基本数据 | ||
| 供电 | 交流电压 | 110 ～ 240V±10％ |
| 交流电频率 | 50Hz ～ 60Hz | |
| 功耗 | 80VA | |
| 尺寸 | W x H x D | 465mm x 96mm x 460mm |
订货信息
| 型号 | 订货号 | 说明 |
| UPP200 | 1411.1003.02 | 音频分析仪，2通道 |
| UPP400 | 1411.1003.04 | 音频分析仪，4通道 |
| UPP800 | 1411.1003.08 | 音频分析仪，8通道 |
| UPP-B2 | 1411.2300.02 | Digital audio interfaces |
| UPP-B4 | 1411.2500.02 | HDMI and digital audio interfaces |
| UPP-B8 | 1411.2700.02 | Multichannel analog/digital audio generator |
| UPP-K800 | 1411.0759.02 | Cascading software for UPP800 |
| UPP-K601 | 1411.0765.02 | 1/n octave analysis |
| UPP-K602 | 1411.2180.02 | Overlapping FFT analysis |
| UPP-K21 | 1411.0807.02 | Digital audio protocol for UPP-B2 |
| UPP-K41 | 1411.0813.02 | Dolby data stream decoding for UPP-B4 |
| UPP-K45 | 1411.0859.02 | Extended audio/video measurements for UPP-B4 |
| UP-Z1M | 1411.3358.02 | XLR/BNC adapter set, male |
| UP-Z1MF | 1411.3306.02 | XLR/BNC adapter set, male/female |
| UP-Z2 | 1411.3406.02 | AES/EBU cable for UPP-B2 |
| UP-Z3 | 1411.3458.02 | I2S cable for UPP-B2/UPV-B41 |
| UP-Z4 | 1411.3258.02 | Eight-channel I2S cable for UPP-B4 |
| UP-Z8A | 1411.3206.02 | Eight-channel analog cable for UPP-B8 |
| UP-Z8D | 1411.3158.02 | Eight-channel digital cable for UPP-B8 |
| ZZA-211 | 1096.3260.00 | 19 rack adapter |
| UPZ | 1120.8004.12 | Audio switcher (input, USB device) |
| UPZ | 1120.8004.13 | Audio switcher (output, USB device) |
| UPP-U7 | 1411.2939.02 | Windows 7 upgrade kit |
