描述
适用于任何级别技术人员的经济实用、易于使用的手持式测试仪

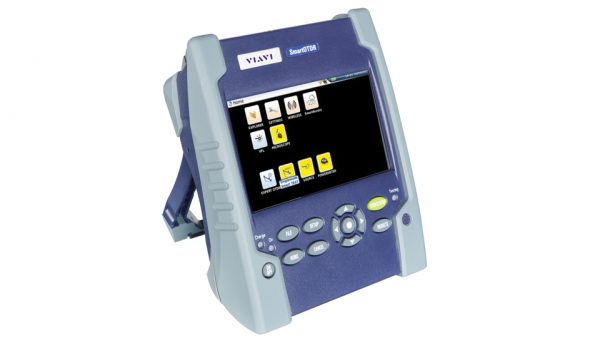

轻巧紧凑的 SmartOTDR 拥有量身定制的 OTDR 接口， 并能实现任何技术人员都能理解的自动分析，可加快 并优化城域网和接入网的现场测试。
借助 SmartOTDR，常用或用户自定义的设置配置可避免人为设置错误，并保持结果的一致性。一键式操作和单一结果界面可确保轻松快捷地进行测量，同时可靠的无线连接选件可随时随地提高工作效率。
优点
- 将所有基本光纤测试集成到一台搭配可视故障定位仪 (VFL)、光功率计 (OPM) 和 P5000i 显微镜选件的手持式设备中
- 可借助智能链路映射 (SLM) 结果视图简化 OTDR 分析
- 可在现场轻松实现升级
- 可自动完成测试，并生成客观的通过/失败结果
- 借助强大的网络连接选件，无论您在何处工作，都能提高工作效率
特性
- 拥有 1310/1550 纳米和在线 1625 或 1650 纳米的单波长/双波长/三波长版本
- 轻巧紧凑的免提设计，搭载 5 英寸高室外可视度触摸屏
- 集成连续波长光源
- 经过 PON 优化，可借助光纤到户-SLM 通过 1×128 分路器进行测试
- 支持分布式 PON 架构（非平衡、锥形和索引分路器）
- 内置宽带和双波段选择性功率计（1490/1550/1577 纳米）
- 使用通过/未通过分析软件进行自动光纤端面检测
- 通过 USB、蓝牙®/WiFi 选件实现 4G/5G 连接
- 全天电池续航时间（17 小时自主供电）
- 密码保护和水印标志选项
强大的连接功能
多个连接选件（通过 USB 和可选的蓝牙/WiFi 进行 3G/4G 智能手机连接）可实现远程控制，并可与平板电脑、智能手机和计算机进行数据和工作指令的交互。SmartOTDR 可实时快速解决现场问题，可选的 SmartAccess Anywhere (SAA) 可在云数据网络中开辟一条隧道，使技术人员能够远程访问和操作仪表。SmartOTDR 与各种各样的云服务器 (WebDAV 服务提供商）兼容，还可使用自带的 FastReport .pdf 报告生成功能即时共享测量报告。
SmartOTDR 包括为期一年的资产、配置和测试数据管理云 StrataSync™ 功能试用，可确保所有仪表均安装了最新的软件和选件。
规格（25℃ 时的典型值）
| 常规 | |||
| 显示 | 5 英寸（12.5 厘米）电容式彩色触摸屏 – 800 x 480 W VGA | ||
| 接口 | 2 个 USB 2.0 端口、1 个微型 USB 2.0 端口、内置蓝牙 4.2 和 WiFi 802.11b/g/n（可选） | ||
| 储存 | 1 GB（20000 条 OTDR 轨线，典型） | ||
| 电池 | 可充电锂离子电池，工作时间可长达 17 小时1 | ||
| 电源 | 交流/直流适配器，输入 100-240 V 交流，50-60 Hz；最高 2 A，输出 12 V 直流，24 W | ||
| 电气安全 | 符合 EN/IEC 60950-1 标准 | ||
| 尺寸（高 x 宽 x 深） | 175 x 138 x 57 毫米（6.9 x 5.4 x 2.24 英寸） | ||
| 重量（含电池） | 小于 0.9 千克（1.98 磅） | ||
| 工作/存储温度 | 工作：-20℃ 至 +50℃（-4℉ 至 122℉）；储存：–20℃ 至 +60℃（–4℉ 至 140℉） | ||
| 湿度（非冷凝） | 5% 至 95% | ||
| OTDR | |||
| 激光安全 | 1 级，依照 IEC 60825-1:2014 和 FDA 1040.10 标准 | ||
| 采样点 | 最多 256000 个数据点 | ||
| 显示范围 | 0.1 千米至 260 千米 | ||
| 采样分辨率 | 4 厘米 | ||
| 距离精度 | （±1米）±（采样分辨率）±（1 x 10−5 x 距离）（不考虑群折射率引起的不确定性） | ||
| 衰减分辨率 | 0.001 dB | ||
| 衰减线性度 | ±0.04 dB/dB | ||
| SmartOTDR 100AS | SmartOTDR 100A | SmartOTDR 100B | |
| 中心波长2 | 1310/1550纳米 ±20 纳米 | 1310/1550/1650纳米 ±20 纳米 | 1310/1550/1625/1650 纳米 ±20 纳米 |
| 均方根动态范围3 | 30/30 dB | 37/35/34 dB | 40/40/41/41 dB |
| 脉冲宽度 | 5 纳秒至 20 微秒 | 5 纳秒至 20 微秒 | 3 纳秒至 20 微秒 |
| 事件盲区4 | 1.35 米 | 1.35 米 | 0.8 米 |
| 衰减盲区5 | 4 米 | 4 米 | 2.5 米 |
| 实时波长隔离 | 不可用 | 1650 纳米：> 45 dB； 1290 至 1580 纳米 | 1625 纳米：> 45 dB； 1290 至 1580 纳米 |
| 1650 纳米：> 45 dB； 1260 至 1620 纳米 | |||
| 分路器衰减盲区10 | 不可用 | 经过 12 dB 分路器损耗后为 40 米 | 经过 15 dB 分路器损耗后为 45 米 |
| 光源9 | |||
| 波长 | 1310/1550/1650 纳米 | ||
| 音频发生 | 270 Hz、330 Hz、1 kHz、2 kHz | ||
| 输出功率电平6 | -3.5 dBm（连续波模式下） | ||
| 稳定性（8 小时）7 | ±0.05 dB | ||
| 内联宽带功率计选件9 (InGaAs) | |||
| 音频检测 | 270 Hz、330 Hz、1 kHz、2 kHz 和 TWINtest | ||
| 测量范围11 | –55 至 0 dBm | ||
| 波长 | 已校准：1310、1490、1550、1625 和 1650 纳米 | ||
| 可选：1310 至 1650 纳米（1 纳米步长） | |||
| 测量精度8 | ±0.5 dB | ||
| 内置可视故障定位仪选件 | |||
| 波长 | 650 纳米 –10/+15 纳米 | ||
| 发射模式 | CW，1 Hz | ||
| 激光安全 | 2 级，依照 IEC 60825-1:2014 和 FDA 1040.10 标准 | ||
| 内置双波段功率计（118FA65PPM 和 118FB65PPM 版本） | |||
| PON 功率计（2 个信道） | 可选波长：1310/1550 纳米；1490/1550 纳米；1490/1577 纳米 | ||
| 功率计（1 个信道） | 可选波长：1310 至 1500 纳米及 1540 至 1650 纳米（1 纳米步长） | ||
| 测量范围 | 1310 至 1500 纳米：–35 至 +5 dB m；1540 至 1650 纳米：–35 至 +23 dBm | ||
- 依照 Telcordia GR-196-CORE
- 激光器工作温度为 25℃ 时，以 10 微秒脉冲宽度测量
- 光纤起点处的外推反向散射电平与 RMS (SNR=1) 噪声电平（使用最大脉冲宽度求 3 分钟均值后）之间的单向差值
- 使用最短脉冲宽度在非饱和反射事件的峰值以下 ±1.5 dB 处测量
- 使用 FC/UPC 类型反射和最短脉冲宽度，在线性回归 ±0.5 dB 处测量
- ±1 dB。在 1650 纳米处不适用于 138FB65 和 118FB65PPM 版本
- 光源稳定后，预热 20 分钟
- 在校准波长以及 –30 dBm 处
- 在 1650 纳米处不适用于 138FA65 版本
- 在 300 纳秒处
- 100B 版本为 -55 至 -5 dBm
订购信息
| SmartOTDR 配置 | 部件号 |
| 所有配置都包括交流适配器充电器、锂离子电池和 SC/PC 或 SC/APC 连接器 | |
| SmartOTDR 1550 纳米 AS 范围手持式测试仪 | E100AS-PC/-APC |
| SmartOTDR 1550 纳米 A 范围手持式测试仪 | E100A-APC |
| SmartOTDR 滤波 A 范围 1650 纳米 A 范围手持式测试仪 | E118FA65-APC |
| SmartOTDR 滤波 1650 纳米 A 范围手持式测试仪，带在线选择式功率计 | E118FA65PPM-APC |
| SmartOTDR 1310/1550 纳米 A 范围手持式测试仪 | E126A-PC/-APC |
| SmartOTDR 1310/1550/滤波 1650 纳米 A 范围手持式测试仪 | E138FA65-PC/-APC |
| SmartOTDR 滤波 1650 纳米 B 范围手持式测试仪，带在线选择式功率计 | E118FB65PPM-APC |
| SmartOTDR 1310/1550 B 范围系列手持式测试仪 | E126B-PC/-APC |
| SmartOTDR 1310/1550/滤波 1625 纳米 B 范围手持式测试仪 | E136FB-APC |
| SmartOTDR 1310/1550/滤波 1650 纳米 B 范围手持式测试仪 | E138FB65-APC |
| 额外的 OTDR 连接器适配器 | |
| SC 通用适配器 | EUSCADS/EUSCADS-APC |
| FC 通用适配器 | EUFCADS |
| LC 通用适配器 | EULCADS/EULCADS-APC |
| 附件 | |
| 带英国/美国/欧盟/澳大利亚插头或仅带美国插头的附加交流适配器/充电器 | E20PWMC/E20PWUS |
| 附加锂离子电池 | E10LIION |
| 带颈带的免提软盒/增强型免提软盒 | E10GLOVE/E10GLOVE2 |
| 电容触摸屏触笔 | EHVT-STYLUS |
| 软质手提箱 | FBPP-SCASE2 |
| 12 V 汽车点烟器适配器 | E40LIGHTER |
| 欧盟/美国标准转印度标准 D 类电源适配器 | EINDIADPLUG |
| 可选工具 | |
| 带 2.5 毫米 UPP 适配器的 VFL（1.25 毫米 UPP 适配器可选） | E10VFL (FFL-050-U12) |
| 光功率计选件（端口与 OTDR 相同） | E10PM |
| P5000i 数字显微镜套件，附有 4 个端子/7 个端子 | FBP-SD101/FBP-MTS-101 |
| 内置 WiFi/蓝牙 (BLE)/外置 WiFi/蓝牙 (BLE) USB 转换器 | E10WIFIBLUE/EWIFIBLUE |
| 软件选项 | |
| 光纤到户-SLM 基础版 – 针对 FTTH 网络 定制的 OTDR 应用（基本 PON 架构） | ESMARTFTTH-100-BASE |
| 光纤到户-SLM 高级版 – 针对光纤到户网络 定制的 OTDR 应用（高级 PON 架构，包括不平衡/锥形分路器） | ESMARTFTTH-100 |
| SFP 保护模式 – 避免在 1650 纳米 OTDR 故障排查期间光模块意外关闭 | ESFPPROTECT |
| 光纤到天线-SLM – 定制的 OTDR 应用程序 定制的 OTDR 应用 | ESMARTFTTA-100 |
| 环回 OTDR – 双向 OTDR 环回测量的管理和自动化 | ELOOPBACK-FCOMP-PRO |
| 光缆 SLM – 高支数光缆 OTDR 测量的管理和自动化 | ESMARTCABL-100 |
| SmartAccess Anywhere – 从任何地方进行远程访问和控制 | SAA-100-L2 |
| GPS – 测试文件和报告中已嵌入 GPS 坐标 | EGPS |
| 密码保护 | EPASSWORDPROTECT |
| 其他软件选项 | |
| 增加 1310 纳米波长（仅限 E100A 和 E100AS 版本） | E113-UPG |
| SmartLink Mapper/SLM 视图（仅限 E100AS 版本） | ESMARTLINK100UP |
| 增加动态范围 – 在 1310/1550 纳米时为 37/35 dB（仅限 E100AS 版本） | EXTRANGE-UPG |
