描述
近年来，科学研究对时间和频率参考源提出了来越来越严格的要求，铯频标的规格也随之不断提高。小型化、易操作的高性能铯钟的出现，为满足导航、通讯、守时系统等方面的严格需求提供了灵活的选择。

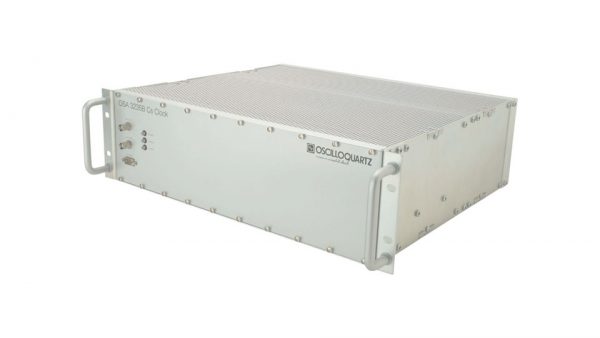

OSA 3235B 铯钟是一种原子频标，它利用了基态铯-133 原子的超精细跃迁，使用最新技术设计和制造，外形紧凑，尺寸小。
得益于它的小体积，OSA 3235B提供了优秀的可操作性。加上其长寿命铯管，OSA 3235B的性能能满足我们的长远需求。
主要特征
- 阿伦方差：σ(τ) = 2.7×10-11 T-1/2
- 前面板或后面板均可安装
- 3U高(133mm/5.24’) 400mm 深
- 精度优于±1×10-12
- 10MHz和5MHz低相噪直接输出
- 最大2路正弦波输出，100kHz到5MHz的可编程输出
- 多路可编程TTL输出，1PPS/1MHz/5MHz/10MHz
- 2路1PPS同步输入
- 铯管10年保修
- AC/DC冗余电源输入，可选内部电池
典型应用
- 计量
- 科学实验，外层空间研究
- 纳米计量，医疗器械
- 导航和定位
技术参数
铯钟性能参数
| 频率准确度 | ±1 x 10-12 |
| 频率复现 | ±1 x 10-12 |
| 短期稳定度 | ADEV |
| 1s | 1.2 x 10-11 |
| 10s | 8.5 x 10-12 |
| 100s | 2.7 x 10-12 |
| 1000s | 8.5 x 10-13 |
| 10000s | 2.7 x 10-13 |
| 100000s | 8.5 x 10-14 |
| 本底 | 5 x 10-14 |
| 可设置分辨率 | ＜±1 x 10-15 |
| 可设置范围 | ±1 x 10-9 |
| 预热时间 | 45分钟（25°C） |
输出
| 直接输出 | 5MHz | 10MHz |
| 振幅 | 1Vrms ±0.2@50Ω | 1Vrms ±0.2@50Ω |
| 相位噪声 | ||
| 1Hz | – 95dBc/Hz | – 90dBc/Hz |
| 10 Hz | -125dBc/Hz | -120dBc/Hz |
| 100Hz | -140dBc/Hz | -135dBc/Hz |
| 1kHz | -150dBc/Hz | -145dBc/Hz |
| 备用输出 | 模拟 | 时钟输出 |
| 数量 | 1 | 3 |
| 频率 | 0.1-50MHz | 1PPS/1/5/10MHz |
| 输出电平 | 典型值，500mVrms@50Ω ≥ 3V @ 50Ω (最小值250mVrms) | |
| 输出波形 | 正弦波 | 方波或脉冲波 |
| 接口 | BNC | BNC |
同步输入
| 数量 | 2（前面板1路，后面板1路） |
| 输入类型及接口 | 1PPS TTL(≥3V)-BNC |
输出信号扩展（选项）
| 可编程模拟输出 | |
| 数量 | 1 |
| 编程频率 | 0.1-50MHz |
| 输出电平 | 典型值，500mVrms@50Ω(最小值250mVrms) |
| 接口 | BNC |
| 电信信号扩展 | |
| 数量 | 4 |
| 频率 | 可配置的，2.048MHz/E1/T1/1PPS/10MHz |
| 输出电平 | 符合G.703 |
| 接口 | BNC 75Ω(T1:DB-9 100Ω) |
电源
| 电压 | 1x230VAC (88V-264VAC 50-60Hz) |
| 1x48VDC ，额定值浮动范围(20V – 60V) | |
| 双路供电 | |
| 功耗 | 60W @25°C (预热期间最大70W) |
| 备用电池(选项) | 内置，电池可以在断电情况下工作45分钟 |
管理
| 通信端口 | |
| 本地端口 | RS-232C（DB-9），前面板一个，后面板一个 |
| 管理和远程管理 | 使用SyncView PlusTM |
| 告警 | |
| 继电器 | 3 x 告警指示 |
| 前面板LED指示 | |
| 监测 | 6x LED，前面板3个，后面板3个。监测供电状态，运行状态和告警。 |
管理和时钟扩展（选项）
| 通信端口 | |
| 管理端口 | 以太网TCP/IP端口，RJ45 |
| TOD (Time Of Day) | 1 x TOD输入，DB-9（公） 1x TOD输出，DB-9（母），可编程偏移量 |
| 显示 | 5.7英寸触摸屏 |
机械参数
| 19’’机箱 | 3U 132 x 436 x 400 mm (HxWxD) 含前后面板连接件。23英寸标准机柜安装件。 |
| 桌面机箱 | 选项 |
| 重量 | <15kg (不含包装) |
环境条件
| 操作条件 | EN 300 019-1-3, class 3.2 (温度扩展到范围-5°C到+55°C) |
| 运输条件 | EN 300 019-1-2, class 2.2 |
| 存储条件 | EN 300 019-1-1, class 1.1 |
| 湿度 | 最大95% |
| 海拔(操作) | 0 – 15,000m |
| DC磁场 | 最大±2 Gauss |
| 安全 | EN 61010-1 |
| EMC & ESD | EN 50081-1 EN 50082-1 IEC 801 parts 2, 3, 4, 5 and 6 CE compliant |
