描述
一个解决方案。一个流程。一份报告。

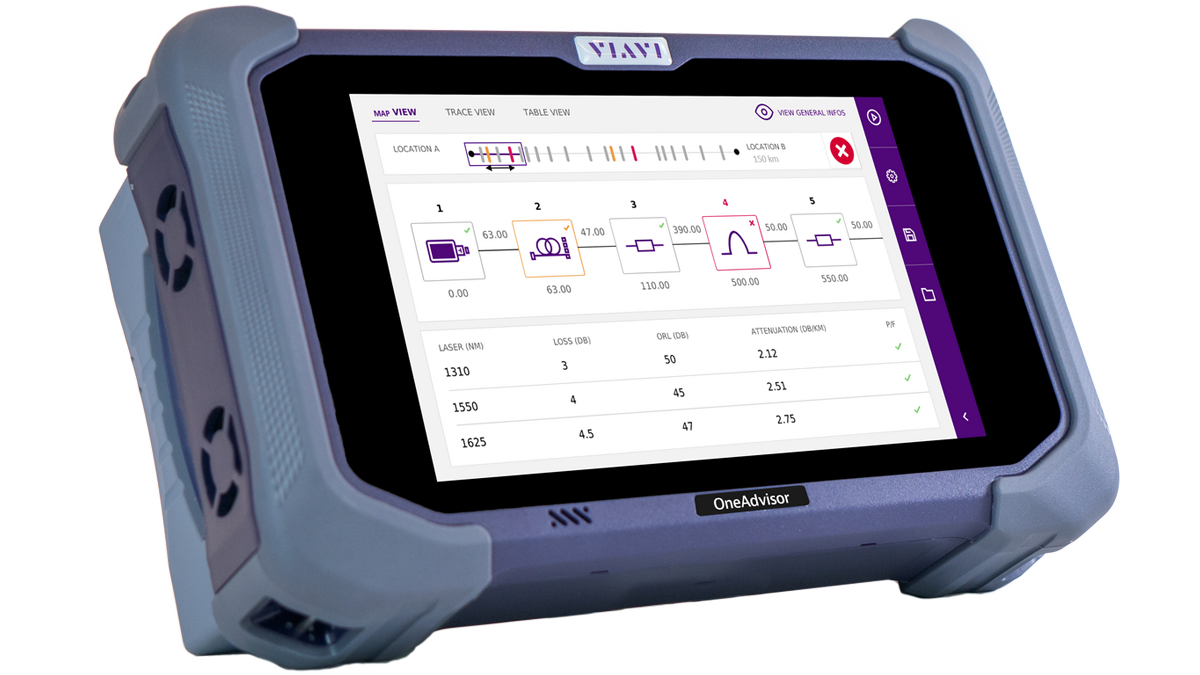

VIAVI OneAdvisor-800 旨在满足服务提供商、现场技术人员和承包商在扩展 5G 基础设施时不断发展的需求。 OneAdvisor-800 允许基站技术人员通过单个仪器测试光纤、射频和 CPRI/以太网,取代了多种独立工具(OTDR、天馈线测试仪、光纤显微镜),并显著降低了总拥有成本。
该仪器的工作流程界面可精心引导技术人员完成预先配置的通用测试过程,确保技术人员以相同的方式并依照相同的规范完成工作。 无论在何时何地,利用 OneAdvisor-800,塔工都能获得内置的测试向导、自动测试配置、通过/未通过指示,以及一份完工报告。
OneAdvisor 可在工作开始,进行,以及完工评估都为您提供帮助。
OneAdvisor-800 主要优点
- 提高了工具效率。 取代了多种独立工具(即 OTDR、天馈线测试仪、光纤显微镜等)。
- 广泛的应用范围。 覆盖所有无线技术(LTE 和 5G)以及拓扑类型(宏小区、Small-cell、C-RAN 和/或 DAS)
- 可扩展。 随着团队的测试职责增加,具有模块化测试组件的 OneAdvisor 平台会随之扩展
OneAdvisor-800 测试流程自动化的优点
- 准确性更高。 严格按照服务提供商的规范完成测试计划进行精确测量。
- 一致性。测试过程和工作流程被集中定义并“推送”到测试仪器中,消除了手动操作的多变性,并能实现一致的、可重复的结果,而无论技术人员的技能或经验水平如何。
- 降低了培训成本。培训的重点转移到更快且更易于学习的测试流程本身,而不是通常非常耗时并会让新技术人员感到巨大压力的技术信息。
- 具备出色的速度。任务管理器使技术人员不再需要浪费时间来尝试记住要运行哪些测试,以及如何运行这些测试
许多网络和基础设施技术必须完美地融合在一个基站上,以确保达到峰值性能。为了将所有组件集成到一个正常工作的基站中,安装团队历来通过使用手动测试和报告流程来部署多个测试装置。
VIAVI OneAdvisor-800 是一款专为应对现代基站技术人员面临的挑战而设计的测试工具。通过将所有关键的基站测试功能整合到一个便携式测试仪中,并将其与易于使用的测试流程和报告自动化相结合,VIAVI 为移动服务提供商、铁塔公司和承包商提供了满足 5G 建筑和 LTE 维护的工作速度和测试覆盖要求。
主要优势和功能
- 紧凑、高度集成的基站安装工具,带两个模块化托架,适用于 4100 系列 OTDR 和 6 GHz CAA 模块
- 可拆卸的 9 kHz 至 6 GHz 频谱模块,内置光学硬件,用于 RFoCPRI 干扰分析仪。
- 作业管理器,可通过基于云的 StrataSync 服务实现工作流自动化,实现光纤和同轴电缆之间的无缝作业
- 用于远程接入和接线的 SAA (Smart Access Anywhere)
测量
- 4G 和 5G 频谱分析仪和信号分析仪。
- 基于6GHz 频谱的 EMF 分析仪和 5G NR 分析仪。
- 采用余辉显示的实时频谱分析
- 支持 IA 的干扰分析仪:一种基于 Android 的自动干扰查找解决方案
- RFoCPRI 干扰分析仪
- 反射、故障点距离、单端口电缆损耗,单端口相位,史密斯圆图
- SM、MM 和 DWDM 的 OTDR。针对企业、城域网、长途和 FTTx/接入点到点或点到多点无源光网络 (PON) 进行了优化
- 用于光纤表面检测的光纤显微镜
常规信息
输入和输出 | |
USB | 2 个 USB2 主机 |
1 个 USB OTG | |
LAN | RJ-45,1000 Base-T |
音频 | 3.5 毫米耳机接口 |
内置扬声器 | |
显示屏 | 8 英寸,1280 x 800 分辨率 |
功率 | |
连接器 | 矩形直流插座 |
外接直流输入 | 19 VDC |
功耗 | 主机:10.8W(带 70% 亮度设置) |
CAA06MA:6.2W(不带 Bias-T) | |
电池 | |
类型 | 14.4 V,6800 mAh(锂离子) |
续航时间 | 仅 MF(主机):> 8 小时 |
主机带CAA模块:> 5 小时(70% 亮度设置) | |
充电时间 | 充电 100% |
标准(一块电池):> 2.2 小时 | |
最多充电 80% | |
标准(一块电池):> 1.40 小时 | |
充电温度 | 0℃ 至 45℃(32℉ 至 113℉)≤85% 相对湿度 |
放电温度 | -20℃ 至 55℃(-4℉ 至 131℉)≤85% 相对湿度 |
存储温度 | -20℃ 至 60℃(-4℉ 至 140℉) |
工作温度 | |
0℃ 至 40℃ | 交流电源条件 |
-10℃ 至 55℃ | 电池供电条件 |
存储温度 | |
-20℃ 至 +60℃ | |
最大湿度 | |
95% 相对湿度(非冷凝) | |
内存 | |
内部 | 共 6.2 GB,与系统内存共用 |
外部 | Micro-SD:最高 32GB USB 闪存:受限于闪存驱动器的大小 支持的文件系统:FAT、FAT3、ext4 |
环境 | |
冲击和振动 | MIL-PRF-28800F |
工作台搬运 | MIL-PRF-28800F |
跌落 | MIL-PRF-28800F ;ETSI EN 300 029-2-7 |
EMC | IEC/EN 61326-1;FCC 第 15B 部分 ICES-003 |
尺寸和重量 | |
重量 | 2.0 千克(4.4 磅),无模块(含电池) |
尺寸(宽 x 高 x 深) | 270 x 170 x 60 毫米(10.6 x 6.7 x 2.3 英寸)不含模块 |
订购信息
部件 | 描述 |
ONA-800A* | OneAdvisor 配置包 |
配置包 | |
ONA800A-CAA-OTDR-DBA | OneAdvisor 样机配置包(含配件) – CAA-BiasT OTDR-SM |
ONA800A-CAA-ATT-CFL | OneAdvisor 配置包 1 – CAA – 配件 – 仅限 ATT |
ONA800A-CAA | OneAdvisor 配置包 2 – CAA |
ONA800A-CAA-A | OneAdvisor 配置包 3 – CAA – 配件 |
ONA800A-OSM | OneAdvisor 配置包 4 – OTDR SM |
ONA800A-OSM-A | OneAdvisor 配置包 5 – OTDR SM – FiberChek – 配件 |
ONA800A-C-OSM | OneAdvisor 配置包 6 – CAA – OTDR SM |
ONA800A-C-OSM-A | OneAdvisor 配置包 7 – CAA – OTDR SM – FiberChek – 配件 |
ONA800A-C-OSM-A-V | OneAdvisor 配置包 8 – CAA – OTDR SM – FiberChek – 配件 – RFVision |
ONA800A-CAA-OQ | OneAdvisor 配置包 9 – CAA – OTDR Quad |
ONA800A-C-OQ-A | OneAdvisor 配置包 10 – CAA – OTDR Quad – FiberChek – 配件 |
ONA800A-C-OQ-A-V | OneAdvisor 配置包 11 – CAA – OTDR Quad – FiberChek – 配件 – RFVision |
ONA800A-SPCP | OneAdvisor 配置包 12 – SpecAn GSS RM IntAn RtSA RFoCPRI |
ONA800A-SPCPCA | OneAdvisor 配置包 13 – SpecAn GSS RM IntAn RtSA RFoCPRI – CAA |
ONA800A-SPCPCAOS | OneAdvisor 配置包 14 – SpecAn GSS RM IntAn RtSA RFoCPRI – CAA – OTDR SM |
ONA800A-SPO-A | OneAdvisor 配置包 15 – SpecAn GSS RM IntAn RtSA(带射频天线) |
硬件模块 | |
SPA06MA-O | 频谱分析仪模块 9 kHz 至 6 GHz(含光学硬件) |
CAA06MA | 6 GHz 电缆和天线分析仪模块 |
CAA06MB | 6 GHz 电缆和天线分析仪模块(带偏置功率和偏置 T 型头) |
E4106MA2-APC | 城域接入 1310/1625 纳米 APC OTDR 模块 |
E4106MA2-PC | 城域接入 1310/1625 纳米 PC OTDR 模块 |
E4123MM-PC | 多模 850/1300 纳米 OTDR 模块 |
E4126MA2-APC | 城域接入 1310/1550 纳米 APC OTDR 模块 |
E4126MA2-PC | 城域接入 1310/1550 纳米 PC OTDR 模块 |
E4126MA3-APC | 城域接入/PON 1310/1550 纳米 APC OTDR 模块 |
E4126MA3-PC | 城域接入/PON 1310/1550 纳米 PC OTDR 模块 |
E4136MA2-APC | 城域接入 1310/1550/1625 纳米 APC OTDR 模块 |
E4136MA2-PC | 城域接入 1310/1550/1625 纳米 PC OTDR 模块 |
E4136MA3-APC | 城域接入/PON 1310/1550/1625 纳米 APC OTDR 模块 |
E4136MA3-PC | 城域接入/PON 1310/1550/1625 纳米 PC OTDR 模块 |
E4138FMA365-APC | 城域接入/PON 1310/1550//F1650 纳米 APC OTDR 模块 |
E4146QUAD | 多模/单模 850/1300/1310/1550 纳米 OTDR |
E4146QUAD-PC | 多模/单模 850/1300/1310/1550 纳米 OTDR PC |
E4146QUAD-APC | 多模/单模 850/1300/1310/1550 纳米 OTDR APC |
E41OTDRPM | OTDR 模块的功率计选件 |
E41DWDMC-APC | 可调 DWDM APC OTDR 模块 – C 波段 |
E41DWDMC-PC | 可调 DWDM PC OTDR 模块 – C 波段 |
2301/12 | COSA-4055 APC CWDM OSA 模块,带 SFP 托架 – SC适配器已安装,附FC适配器 |
2331/12 | OCC-4056C APC;DWDM 分析仪,带 SFP 托架 |
FBP-SD101 | FBP-P5000I 数字探针 FiberChekPro 软件,箱子和端子 |
FIT-FC-KIT3 | FiberChek Probe 自动对焦显微镜,适用于 LC/PC SC/PC 和 SC/APC 箱子的端子 |
MP-60A | USB 光功率计(含配件) |
OneAdvisor 平台的软件选项 | |
ONA-MF-BT | 蓝牙连接 |
ONA-MF-WIFI | WiFi 连接 |
22121219 | StrataSync 测试数据 API 和数据管理 |
SAA-ADVISOR | 适用于 CellAdvisor 产品的 Smart Access Anywhere |
SPA06MA-O 解决方案模块的软件选项 | |
ONA-SP-GNSS | 使用 GPS 天线的 GPS 连接 |
ONA-SP-RT50 | 实时频谱分析 (50MHz) |
ONA-SP-RT100 | 实时频谱分析 (100MHz) |
ONA-SP-INTAN | 干扰分析 |
ONA-SP-GSS | 门控扫描频谱 |
ONA-SP-RM | 频谱路径图 |
ONA-SP-CPRI17 | RFoCPRI 线速率 1 至 7,用于干扰分析 |
ONA-SP-CPRI8 | RFoCPRI 线速率 8,用于干扰分析 |
ONA-SP-CPRI18 | RFoCPRI 线速率 1 至 8,用于干扰分析 |
ONA-SP-LTEFDOTA | LTE-E/LTE-Adv FDD OTA 信号分析 |
ONA-SP-LTETDOTA | LTE-E/LTE-Adv TDD OTA 信号分析 |
ONA-SP-5GOTA | 5GNR OTA 波束成形分析仪 |
ONA-SP-DSSOTA | DSS OTA 分析仪 |
ONA-SP-EMF-SA | EMF 分析(频谱分析基础) |
ONA-SP-EMF-NR | EMF 分析(NR 波束分析基础) |
CAA06M 解决方案模块的软件选项 | |
ONA-CAA-RFS | 射频连续波信号源 |
E4100 系列解决方案模块的软件选项 | |
2331/94.01 | OCC-4056C 的可调 SFP 软件选项/使用 MF 订购时 |
ENTERPRISESLM | 企业网ENTERPRISE-SLM/-OTDR 选项 |
ENTERPRISESLM-UPG | 企业网ENTERPRISE-SLM/-OTDR 选项升级 |
ESMARTACQ | SMARTACQ OTDR 选项 |
ESMARTACQ-UPG | SMARTACQ OTDR 选项升级 |
ECABLESLM | 光缆Cable-SLM OTDR 选项 |
ECABLESLM-UPG | 光缆Cable-SLM OTDR 选项升级 |
EFTTHSLM | 光纤到户FTTH-SLM OTDR 选项 |
EFTTHSLM-UPG | 光纤到户FTTH-SLM OTDR 选项升级 |
EFTTASLM | 光纤到天线FTTA-SLM 选项 |
EFTTASLM-UPG | 光纤到天线FTTA-SLM OTDR 选项升级 |
OneAdvisor 平台的配件 | |
ONA-800-DISP | OneAdvisor 显示屏 |
ONA-800A-BC | OneAdvisor 主机后盖 |
CAA06MA 配件 | |
JD78050509 | Y 型校准套件,Type-N_M _DC 至 6 GHZ_50 Ω |
JD78050510 | Y 型校准套件,DIN_m_DC 至 6 GHz_50 Ω |
JD70050509 | 电子校准套件,Type-N m_DC 至 6 GHz_50 Ω |
G700050653 | 偏置电源;N(m) 型,N(f) BNC(f);2.5 至 6000 MHz;1W w 250 毫米 BNC(f) 至 SMA(m) 电缆 |
配件:电缆 | |
G700050531 | 射频电缆直流至 8 GHz Type-N M 至 Type-N F_1.5 米 |
G700050532 | 射频电缆直流至 8 GHz Type-N M 至 Type-N F_3.0 米 |
EPCSM10M-LC-LC | 10M SM 插接线 LC/PC 至 LC/PC |
射频天线 | |
G700050358 | 磁性安装射频全向天线 N 型 (m),689 至 6000 MHz |
G700050350 | 射频全向天线 N 型 (m),3300 至 3800 MHz |
G700050613 | 带通滤波器,3300 MHz 至 3800 MHz,Nm 至 Nf,50 Ω |
G700050366 | 射频对数周期天线 SMA-f 650 至 4000 MHz 1.85 dBd |
G700050367 | 射频对数周期天线 SMA-f 650 至 6000 MHz 2.85 dBd |
JD70050007 | AntennaAdvisor 手柄 |
G700050390 | GPS SMA 安装天线 |
G700050381 | 全向天线 N 型 (m),400 MHz 至 6 GHz |
配件:射频适配器 | |
G700050571 | 适配器 N 型 (m) 至 DIN F_DC 至 7.5 GHz_50 Ω |
G700050572 | 适配器 DIN M 至 DIN M_DC 至 7.5 GHz_50 Ω |
G700050573 | 适配器 N 型 (m) 至 SMA F DC 至 18 GHz_50 Ω |
G700050585 | 适配器 N(m) 至 4.3-10(f),直流至 6.0 GHz,50 Ω |
G700050586 | 适配器 N(m) 至 4.3-10(m),直流至 6.0 GHz,50 Ω |
配件:衰减器 | |
G710050581 | 衰减器 40dB 100W 直流至 4GHz 单向 |
配件:杂项 | |
G710550324 | 外接电池充电器 |
G700050150 | 98 Wh 锂离子电池 |
G700050126 | CA5G 交流/直流功率适配器 160 W 19 V |
CC-034601 | 大型手提箱,适用于 HST 和 OneExpert |
JD70050342 | 带滑轮的硬质手提箱 |
G700050125 | CA5G 汽车点烟器直流/直流适配器 |
* 包括 OneAdvisor 主机、显示屏、交流/直流适配器、锂离子电池和软包。仅建议用于 CAA06MB 模块
