描述

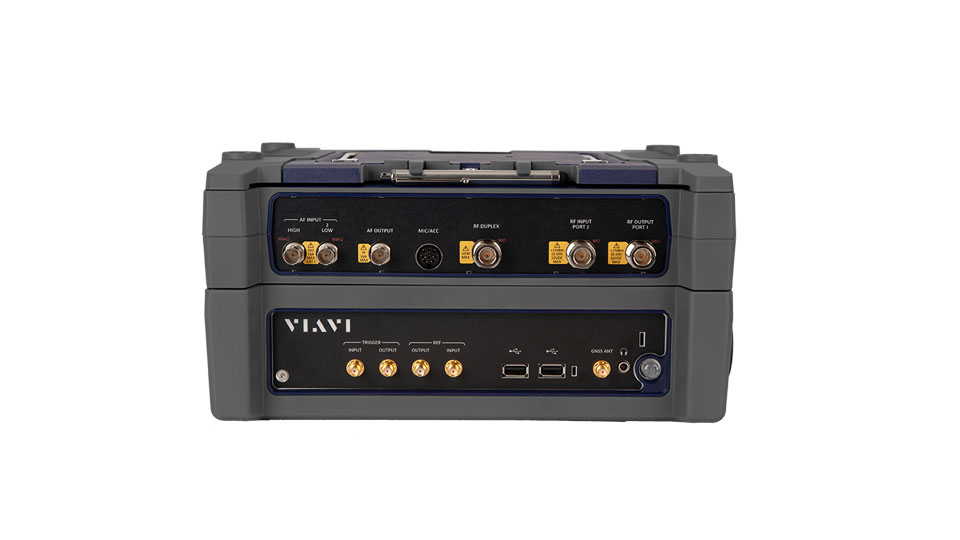

CX300 ComXpert 是一种易于使用、功能完备的通信测试解决方案。它能够满足对便携式无线通信设备、复杂的无线通信固定设备,甚至宽带网络通信设备等各种无线通信设备的测试要求。在保证全功能和高性能的前提下,CX300 将先进的测试技术和广泛使用的测试功能整合到可用于外场测试的便携式测试仪表平台。
概览
- 尺寸: 2 英寸 x 9.5 英寸 x 4.5 英寸(30.9 厘米 x 24.1 厘米 x 11.3 厘米)
- 显示屏尺寸: 10 英寸(4 厘米),对角线
- 重量: 8 千克,基本配置
- 电池: 内置,工作时间超过 25 小时
- 加固结构: 抗 30 G 冲击
- 电平输出范围: -140 dBm 至 +17 dBm
- 频率范围: 100 kHz 至 6 GHz
- 通信制式: 模拟、P25、P25 Phase 2
标准功能
以下特性列表是每台 CX300 的标准配置
- 3 GHz 频率范围
- 频谱分析仪
- 跟踪信号发生器
- WiFi 无线局域网
- VNC 远程桌面
- GPS定位
- Smart Access Anywhere 智能云接入
- StrataSync 云数据服务
- 遥控指令接口
- 蓝牙
可选功能
以下选件功能可在 CX300 平台上安装使用
- 频率范围扩展至 6 GHz
- P25
- P25 Phase 2
- 自动测试脚本程序
完备的测试功能
全球陆地移动无线电 (LMR) 市场正迅速从模拟技术向数字技术演进。CX300 采用先进的频率、功率和调制分析功能组件,既满足模拟系统的测试需求,也同样适用于先进的数字系统测试。
当前可用的 CX300 测试功能
- AM调幅/FM调频
- P25 Phase 1
- 信道分析仪
- 相位调制
- P25 Phase 2
- 频谱分析仪
- 单边带调制
- LSM
- 跟踪生成器
即将推出的 CX300 测试功能
- TETRA BS 基站测试
- TETRA MS 终端测试
- TETRA DM 直通模式测试
- DMR
- NXDN
- dPMR
- P25 声码器
- P25 集群模式
- LTE
- 矢量网络分析仪
创新的用户界面
多选项卡用户界面允许您在测试设置之间即时切换,而无需重新加载仪表设置。此种用户界面的设计类似于互联网浏览器,只需点击一次屏幕就能在测试界面之间快速切换。革命性的 QuickSwitch™ 功能允许您在双工测试、发射机测试和接收机测试之间快速切换,而无需放弃当前的测试设置状态。此种设计让测试操作更加快捷。QuickSwitch可用于模拟系统、P25 和 DMR 测试模式。
P25 测试功能
CX300 提供丰富的 P25 测试功能,包括LSM线性联播调制。大尺寸显示屏可提供对符号分布图、眼图、星座图和轨迹图显示的高清显示,以便用户进行深入的调制分析。您可以同时查看多个图表,也可以将选定的图表放大到全屏以进行细节的分析。与此同时,数值形式的测量结果也以易于读取的字体大小和显示位置同步显示。
自动测试
CX300 在设计之初就充分考虑到模拟和数字无线通信设备的全自动测试和校准,所以使用了高精度的测试硬件平台并整合了高速的遥控指令架构。CX300的自动测试应用可以在短短几分钟内大程度的优化被测设备性能,而全程大程度的减少测试过程中的人为介入。
CX300 支持多品牌设备的自动化测试和校准选件,并支持用户自定义测试序列和参数设置,以满足您的定制化测试需求。完成测试流程的配置后,CX300 允许您同时查看测试进度并读取测试结果。
测试结果会自动存储在仪表内部,并可通过 USB 端口导出到外部电脑,以便进行打印和记录。您的测试数据还可以上传到 VIAVI StrataSync 云数据服务,或使用 Smart Access Anywhere 云智能接入应用程序传输到电脑或便携式数字设备。
StrataSync云数据服务
StrataSync 是一个基于云端的软件应用程序,可从世界任何地方通过网络技术为用户提供资产配置和测试数据管理。
CX300 可利用无线技术将您的测试结果同步到云端,或通过云端将仪表升级到最新软件版本,从而大幅度减轻您的工作负担。无论手动还是自动测试结果,都可以通过云服务便捷的被保存和访问。
Smart Access Anywhere云智能接入
VIAVI Smart Access Anywhere 应用程序是远程控制 CX300 的便捷工具。SAA App 支持从您的个人电脑或便携数字设备对测试仪表进行远程操作,允许用户通过云端远程操作设备并进行数据文件的传输。
Smart Access Anywhere软件界面(电脑端)
订购信息
版本和选件
订购编号 | 描述 |
CX300 | CX300 ComXpert 无线电综合测试仪 |
标准配件 | |
交直流电源适配器 | |
交流电源线 -美国 | |
交流电源线 -中国 | |
交流电源线 -欧洲 | |
交流电源线 -英国 | |
内置电池,98瓦时,锂离子(两块) | |
前面板保护盖 | |
桌面放置支架 | |
斜挎肩背带 | |
手持侧边带(两条) | |
触屏笔 | |
射频转接器,N(m) 转 BNC(f)(三枚) | |
StrataSync云数据服务 | |
Smart Access Anywhere云智能接入 | |
选件 | |
CX300-DDMR | DMR 测试选件* |
CX300-DDMRR | DMR 中继器(需要 DMR选件支持)* |
CX300-DP25P1 | P25常规测试(Phase 1) |
CX300-DP25P2 | P25 Phase II(需要 P25 Phase 1选件支持) |
CX300-F6GHz | 6 GHz 频段范围扩展 |
CX300-SCAA | 天馈线测试分析 (DTF/VSWR/IL/RL)* |
CX300-SPSB | 支持外置通过式功率敏感器,BirdRF 501xD* |
CX300-SVIP | VIP Tool编程工具* |
CX300-SVNA | 矢量网络分析仪(双端口、单通道)包括:CX300-SCAA* |
P25 自动测试选件(需要 CX300-DP25P1支持) | |
CX300-TPHP25 | Harris P25 系列(P7300、M7300、 P5500、XG-75 系列)* |
CX300-TPHXL | Harris XL 系列* |
CX300-TPKV | Kenwood Viking 系列* |
CX300-TPMA | Motorola APX 系列* |
CX300-TPMA25 | Motorola ASTRO 25 XTS/XTL 系列* |
CX300-TPTPM | Tait P25 系列(仅限测试)* |
推荐配件 | |
CX300-AANT1 | 天线套件,1 GHz |
CX300-ABAT | 内置电池,98瓦时,锂离子 |
CX300-ACBL | 用于自动校准的射频电缆 |
CX300-ACH | 运输硬箱 |
CX300-ACS | 便携软包 |
可选配件 | |
CX300-ABATC | 外置电池充电器 |
CX300-ACB | 运输背包 |
CX300-ACS10 | 10 安培电流分流器 0.01欧姆 |
CX300-ADC | 车载点烟器接口电源适配器 |
CX300-AGPS | GNSS/GPS SMA接口天线 |
CX300-AMIC | 麦克风 |
20327 | 射频转接器,N(m) 转 BNC(f)(三枚) |
82556 | 射频衰减器 (6 dB/150 W),1.5 GHz |
140227 | 射频衰减器 (40 dB/2 W),18 GHz, N 型接口 |
22124982 | 手持侧边带(两条) |
22132331 | 触屏笔 |
22136776 | 前面板保护盖 |
22141588 | 斜挎肩背带 |
22152084 | 桌面放置支架 |
校准证书 | |
CX300-C9001 | 带有出厂测试数据的校准证书(ISO 9001) |
维护支持计划 | |
SilverCare(包括延长保修和校准计划) | |
SILVER-3 | SilverCare – 前 3 年 |
SILVER-4 | SilverCare – 前 4 年 |
SILVER-5 | SilverCare – 前 5 年 |
MaxCare(包括延长保修、校准计划、提供备用机和配件更换) | |
MAXCARE-3 | MaxCare – 前 3 年 |
MAXCARE-5 | MaxCare – 前 5 年 |
认证校准维护计划附加组件 (需要相应的 SilverCare/MaxCare 计划) | |
CERT-CAL-DATA-3 | 认证校准数据 -维护计划的校准前和校准后数据报告 -前 3 年 |
CERT-CAL-DATA-4 | 认证校准数据 -维护计划的校准前和校准后数据报告 -前 4 年 |
CERT-CAL-DATA-5 | 认证校准数据 -维护计划的校准前和校准后数据报告 -前 5 年 |
*即将推出
