优化的机械稳定性和再现性

  • 扩展频率范围:
  • 连接器类型3.5mm:DC至26.5 GHz
  • 连接器类型2.92mm:DC至40(43.5)GHz
  • 连接器类型2.4mm:DC至50 GHz
  • 连接器类型1.85mm:DC至67 GHz

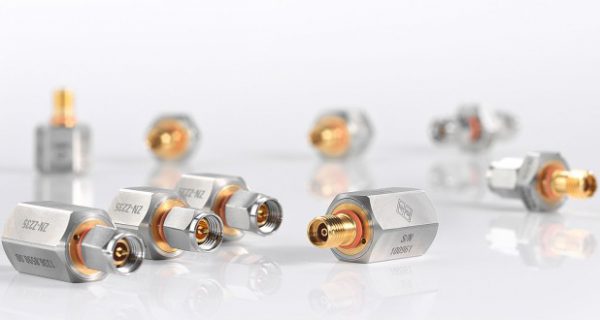

开路、短路、匹配、直通、阴阳接头

包括测试端口适配器、扭矩扳手和计数器支架

具有基于数据的特征数据的高端精度(每个套件提供单独的S参数)

描述

优化的机械稳定性和再现性,同轴 – 经过优化的高端仪器,50 Ω 高端手动校准套件系列,最高 110 GHz

  • 扩展频率范围:
  • 连接器类型3.5mm:DC至26.5 GHz
  • 连接器类型2.92mm:DC至40(43.5)GHz
  • 连接器类型2.4mm:DC至50 GHz
  • 连接器类型1.85mm:DC至67 GHz

开路、短路、匹配、直通、阴阳接头

包括测试端口适配器、扭矩扳手和计数器支架

具有基于数据的特征数据的高端精度(每个套件提供单独的S参数)

订货信息

型号 订货号 说明
R&S®ZN-Z229 1336.7004.02 Calibration kit, 0 Hz to 43.5 GHz, 2.92 mm
Open, Short, Match, Through m/f each
R&S®ZN-Z235 1336.8500.02 Calibration kit, 0 Hz to 26.5 GHz, 3.5 mm
Open, Short, Match, Through m/f each
 R&S®ZV-Z235 5011.6542.02 Calibration Kit, 0 Hz to 24 GHz, 3.5 mm
Open, Short, Match, Through, m/f each
 R&S®ZV-Z235E 5011.6707.02 Calibration Kit 3.5mm, DC to 33 GHz
Open, Short, Match, Through, m/f each, including DAkks calibration certificate and calibration data (accessory)
R&S®ZN-Z224 1339.5002.02 Calibration kit, 0 Hz to 50 GHz, 2.4 mm
Open, Short, Match, Through m/f each
R&S®ZN-Z218 1337.3502.02 Calibration kit, 0 Hz to 67 GHz, 1.85 mm
Open, Short, Match, Through m/f each
R&S®ZV-Z270 5011.6536.02 Calibration Kit, 0 Hz to 18 GHz, N 50 Ω
Open, Short, Match, Through, m/f each
R&S®ZV-Z229 5011.6559.02 Calibration Kit, 0 Hz to 40 GHz, 2.92 mm
Open, Short, Match, Through, m/f each
R&S®ZV-Z224 5011.6565.02 Calibration Kit, 0 Hz to 50 GHz, 2.4 mm
Open, Short, Match, Through, m/f each
R&S®ZV-Z218 5011.6571.02 Calibration Kit, 0 Hz to 67 GHz, 1.85 mm
Open, Short, Match, Through, m/f each
R&S®ZV-Z210 5011.6588.02 Calibration Kit, 0 Hz to 110 GHz, 1 mm
Open, Short, Match, Through, m/f each
