UPZ 音频切换器
UPZ 音频切换器

UPZ 音频切换器

主要特点

  • 可作为输入和输出开关
  • 级联多达128个通道
  • 从R&S UPV或UPP音频分析仪直接操作
  • 通过RS-232-C或USB 2.0控制通用应用程序

描述

UPZ音频切换器是一个用于音频通道输入和输出的多通道切换器。与Rohde&Schwarz音频分析仪配合使用,开拓了更多的应用领域。

适用于各种音频测量

家庭环绕应用、录音室环境中的多声道混音控制台、多声道放大器以及在生产中对多个DUT的适配,这些都是使用UPZ音频切换器可能实现的多种应用的一些例子。作为UPV和R&S UPP音频分析仪的附加单元,R&S UPZ直接从图形用户界面操作。远程控制,例如在生产环境中,也通过音频分析仪运行。

用户也可以通过RS-232-C或USB 2.0接口直接从PC机上进行UPZ音频切换器控制。

可作为输入和输出开关

R&S UPZ音频切换器–像R&S®UPV和R&S®UPP音频分析仪-配有卡侬接口。由于卡侬系统中的插头和插孔之间存在差异,R&S®UPZ既可以作为输入模型,也可以作为输出模型。

两种型号都有两个切换通道,用户可以同时操作音频分析仪的两个发生器或测量通道。

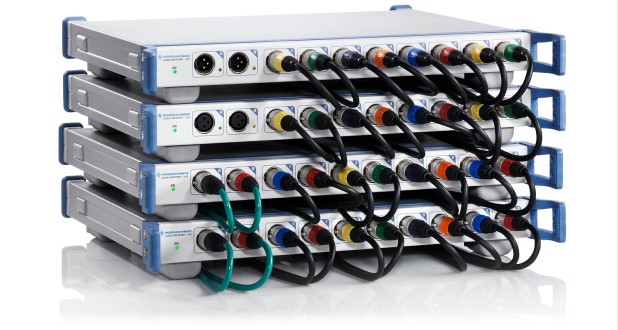

多达16个输入切换器加上16个输出切换器可以级联,允许多达128个输入或输出通道被切换。

多通道放大器的测试应用

测试单个或标准应用的DUT开关。在每种情况下,一条信号路径连接到指定的信道。

一个特别的特点是测量多通道放大器的各个通道的串扰,这需要一个特别关键的测量。对于这种应用,耦合到一个信道的信号将被测量,而所有其他放大器信道同时被驱动。输出切换器允许用户将信号路径B切换到所有并行信道,而信号路径A可以切换到任何可选信道。

简要规格

Electrical data
Nominal switching capacity 1) resistive load 33 V (46.7 V Vp), 0.5 A
Max. switching power resistive load 60 W
Max. switching current 2 A
Crosstalk (balanced 600 Ω load) 2) 20 kHz typ. –140 dB
100 kHz typ. –126 dB
Series resistance per signal pin typ. <0.3 Ω
Shunt capacitance each signal pin to ground typ. <90 pF
General data
Environmental conditions
Temperature operating temperature range 0 °C to +50 °C
storage temperature range –40 °C to +70 °C
Humidity 95 % relative humidity at 40 °C, constant, in linewith EN 60068-2-78
Power supply
nominal voltage 100 V to 120 V AC ± 10 %
220 V to 240 V AC ± 10 %
nominal frequency range 50 Hz to 60 Hz ± 5 %
Power consumption
input switcher max. 10 VA
output switcher max. 15 VA
Product conformity
Electromagnetic compatibility in line with
EMC Directive 2004/108/EC
applied harmonized standards:
EN 61326-1 (for industrial use)
EN 61326-2-1
EN 55011 (Class B)
EN 61000-3-2
EN 61000-3-3
Electrical safety in line with
Low Voltage Directive 2006/95/EC
applied harmonized standard:EN 61010-1
USA UL 61010-1
Canada CAN/CSA-C22.2 No. 61010-1
International certification VDE – Association for Electrical, Electronic and Information Technologies GS mark 138469
CSA – Canadian Standards Association CSAUS mark 1245063
Dimensions W × H × D 427 mm × 43 mm × 350 mm, 1 HU(16.81 in × 1.69 in × 13.78 in)
Weight 3.7 kg
Remote Control via RS-232-C or USB 2.0

1) For max. relay life: max. 5 W or 0.2 A.

2)Between any two channels into 600 Ω.

订货信息

型号 订货号 说明
R&S UPZ 1120.8004.12 音频切换器 (input, female)
R&S UPZ 1120.8004.13 音频切换器(output, male)
