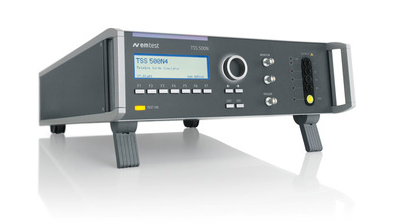

TSS 500N4通信浪涌模拟器
TSS 500N4通信浪涌模拟器

TSS 500N4通信浪涌模拟器

  • 分立式测试设备，适用于 10 / 700 us 脉冲，符合 IEC 61000-4-5 标准
  • 符合 ITU-T 标准
  • 符合 FCC part 68 标准对浪涌 B 脉冲的测试要求
  • 内置耦合/去耦网络，适用于 2 线和 4 线测试应用
  • 支持手动操作
  • 支持标准测试程序
  • USB 和 GPIB 接口
分类： , ,

描述

TSS 500N4 – 小型通信浪涌发生器，可产生 10/700 us 测试脉冲

通信网络很容易受到雷击干扰，因此与户外装置/设备相连接的通信设备需要有适当的保护来抵御浪涌脉冲的干扰，以便在雷电天气中正常工作。TSS 500N 系列通信浪涌模拟器即是用来对通信设备抗扰度进行验证的电磁兼容测试仪器。
TSS 500N4 符合 IEC 61000-4-5 及相关标准、ITU-T 标准和 FCC 97-270 (part 68) 标准对浪涌 B 脉冲的测试要求。

标准

  • EN 60950-1
  • EN 61000-4-5
  • FCC 97-270 (part 68)
  • IEC 60065
  • IEC 60950-1
  • IEC 61000-4-5
  • ITU-T K.17
  • ITU-T K.20
  • ITU-T K.28
  • ITU-T K.45

TSS 500N4 – 集 10/700 us 脉冲发生器和耦合网络于一体的测试设备

TSS 500N4 是一台超小型一体化测试设备，能够产生通信浪涌脉冲 10 / 700 us，9 / 720 us 以及 1.2 / 50 us 电压浪涌脉冲。
TSS 500N4 不仅是一台脉冲发生器，同时还带有适用于 2 线和 4 线测试应用的内置耦合网络。其输出端可直接与被试设备的通讯端口相连接。此外，EM TEST 还提供适用于 4 线或 8 线通信线测试的耦合网络。
预编程的标准测试程序使用非常方便。此外， TSS 500N4 还提供快速启动测试程序，用户可以在测试过程中在线调整测试参数，从而对单个被试设备的敏感度水平作出评估。

全球适用的通信浪涌测试方案

TSS 500M/N 系列通信浪涌模拟器能够覆盖 Bellcore GR-1089-Core、FCC 97-270 (part 68)、各项 ITU-T 标准以及多项 EN/IEC 标准和其他国际通信标准对通信浪涌测试的要求。

CNV 504/508 – 用于通讯线浪涌测试的耦合网络

耦合网络 CNV 504S1 和 CNV 508S1 能够满足 IEC 61000-4-5 标准对通讯线浪涌测试的要求。它们分别适用于4线或8线测试应用。去耦网络包含成对电流补偿电感。按照 IEC 61000-4-5 标准的要求，通过气体放电管来实现对浪涌脉冲的耦合。
