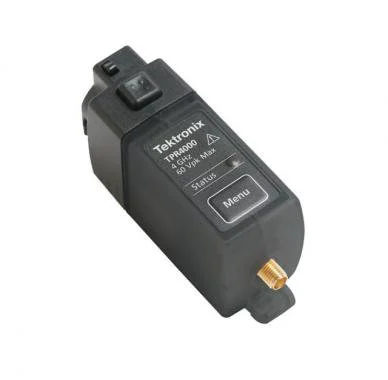

TPR系列 低噪声电源纹波探头已针对电源完整性测量进行了优化,结合了低噪声成分、高达 60 V 的直流偏移、高带宽、低负载和多种连接选项。

分类:

描述

传统的电源完整性应用通常使用无源或差分探头来测量电源轨。随着技术领域的不断变化,设计师需要更高精度的纹波测量,并实现快速转换以扩展到多个频率范围。新的设计挑战要求使用新的测量设备,这些设备能够最大限度地减少测量工具的噪声,同时还可以提供更多带宽,以便查看更多信号内容。超低噪声 TPR1000/4000 电源滑轨探头具有低精度负载(特别是在最灵敏的测量中),并提供低噪声成分和高带宽选项。

新型电源纹波探头可涵盖高达 4 GHz 的电源轨瞬态事件,并提供 ±60V 的偏置电压范围,以测量从插头到集成电路引脚的电源。它还提供 ±1V 的宽动态范围,可以让您在较高的电压轨上查看线路上的顶降情况,或者查看负载或瞬态事件消耗大量电流的时间。利用这个强大的组合再配合使用正确的示波器,您不必担心所看到的噪声是否来自测试设备,也不必担心是否会在系统中看到以前从未见过的干扰源。

电力工程师面临的挑战是如何通过更小、更紧凑的设计获得更高的能效。对汽车、工业和消费者市场的工程师来说尤其如此,其中典型的验证需要探测至少 1 个或多个电源轨以及其他信号。由于间距紧凑、信号受到干扰和几何组件尺寸较小,这对连接产生了新的限制。

电源纹波探头附带模块化的灵活连接选项,可满足大多数需求。现在,在已连接电源轨的表面贴装组件上焊接时,可以使用 MMCX 锁扣连接,使测试设置变得轻而易举。

无论是什么行业,电源完整性要求都越来越严格,单一设计中的电源轨数量也在不断增加。根据您的带宽需求,泰克拥有非常适合与电源纹波探头配合使用的一整套示波器。

对于致力于实现微处理器、存储器组件、FPGA、存储设备和图像传感器等快速设备的电源完整性且需要在 2 至 4 GHz 范围内的纹波测量中获得最高精度的工程师而言,可以使用带宽高达 8GHz 的 6 系列 MSO 示波器。如果不需要过高带宽,但需要对不断增加的直流电源进行精确的纹波测时,您可以使用最多 8 个通道的 5 系列 MSO 示波器。在工作台上进行 1GHz 以下的传统纹波测量时,MDO3000 和 MDO400C 不失为明智的选择。

型号 衰减 带宽 动态范围 DC Offset
TPR1000 1.25x 1 GHz ±1 V ±60 V
TPR4000 1.25x 4 GHz ±1 V ±60 V
