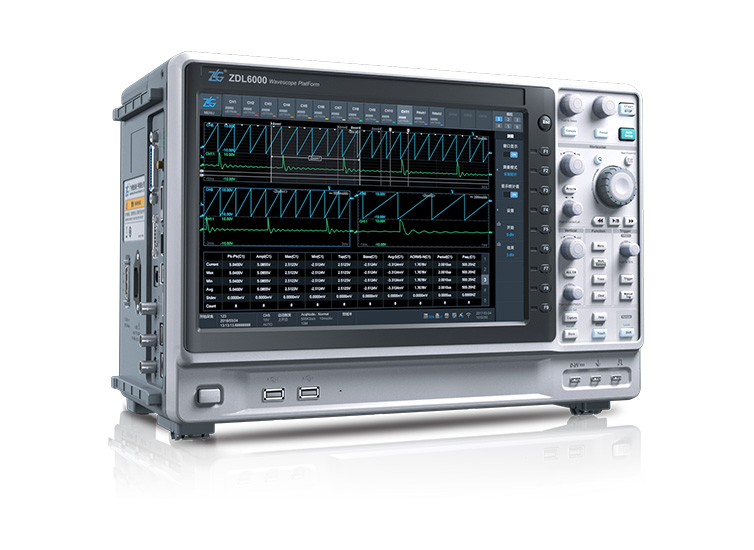

ZDL6000示波记录仪

输入通道之间全隔离测量

每台示波记录仪标配8个板卡卡槽,各输入通道之间相互绝缘隔离,尽可能地确保在强干扰、多参考电压等复杂环境下的精确测试。

描述

计量级板卡精度

只有足够高的测试精度,才能满足复杂场景下的测试要求。ZDL6000的示波板卡测量精度最高可达0.3%,非常适用于SiC、GaN等新材料电力电子器件的精确测量,同时可以作为标准实验室的计量检测依据。

输入通道之间全隔离测量

每台示波记录仪标配8个板卡卡槽,各输入通道之间相互绝缘隔离,尽可能地确保在强干扰、多参考电压等复杂环境下的精确测试。

多种信号自由搭配

示波记录仪可以提供电压、电流、CAN、温度…等多种输入板卡,通道最多可达128CH。用户可根据具体的测试需求自由组合电信号和物理信号,满足各种场景下的测试需求。

所有通道同步测试

示波记录仪内部设有高稳定性温度补偿的100MHz同步时钟,避免了温度带来时钟漂移所引入的测量误差。同时也保证了每一个通道ADC的采样相位同步,减少了测量时通道间相位角所引入的误差,误差在3ns以内,保证所有通道信号同步测试。

2Gpts大容量内存波形存储

在示波模式下,实时波形存储深度高达2Gpts,配合最高可达100MS/s采样率的板卡,非常适合长时间的波形采集。如果8个卡槽全部选配,可轻松实现16通道隔离示波器功能。

最高2T固态硬盘存储

在记录模式下,示波记录仪最高可选配2T固态硬盘实时存储,实时记录采样率可达1MSa/s,用作测量平台时,耐久性测试的数据记录时间可长达500天。

模拟电压测量板卡

型号 DQM-12180 DQM-12270 DQM-16250
输入通道 2 通道 2 通道 16通道
最大采样率 100MS/s 20MS/s 200kS/s
同步采样
带宽 DC~20MHz DC~5MHz DC~15kHz
分辨率 14-bit 14-bit 16-bit
电压垂直档位 10mV/div~20V/div 10mV/div~20V/div 500mV/div~5V/div
1、2、5步进
最大允许直接输入电压 42V(DC+AC峰值)
1000V(DC+AC峰值,使用探头)
42V(DC+AC峰值) 50V(DC+AC峰值)
垂直轴直流精度 ±(0.3% of 10div) ±(0.3% of 10div) ±(0.05% of 10div)
带宽限制 off,2MHz off,2MHz 10KHz
输入阻抗 1MΩ,约22pF 1MΩ,约22pF 1MΩ

CAN卡

型号 DQM-62151
通道数目 2 通道
电气隔离 隔离
数字量输入/输出 2路DI/2路DO
接口 DB-9 公头
CAN 物理层协议 CAN 2.0A/B
终端电阻 120Ω,继电器选择
高速CAN 波特率 25kbit/s~1Mbit/s
自定义波特率 25kbit/s~1Mbit/s
隔离耐压 1500Vrms
解析功能 支持报文查看、支持DBC文件导入和解析、支持can报文统计分析

16通道电压/温度卡

型号 DQM-36413
输入接口 弹簧型端子
输入类型 DC电压、TC热耦合
输入通道 16通道
最大带宽 1200Hz(100ms更新周期)
电压基本精度 0.05%
热电偶 K、E、J、T、N、R、S、B
采样率 100ms、200ms、500ms、1s、3s
分辨率 32bit
最大允许直接输入电压 50V(DC+AC峰值)
耐电压 输入端子与内部电路之前3000V AC,1分钟
绝缘电阻 输入端子与内部电路之间500V DC、20MΩ或以上

选配件

电压探头
名称 型号 接口 描述
致远电子无源探头 ZP1025SA BNC 带宽:DC,250MHz
电压:X1 150VAC 、X10 300VAC CATII
变比:10:1、1:1
致远电子无源探头 ZP1050 BNC 带宽:DC,500MHz
电压:300Vrms CATII
变比:10:1
MC无源探头 68.9871-12028 BNC 带宽:DC,250MHz
上升时间:1.2ns
电压:1000VAC CATII
变比:10:1
电流探头
名称 型号 接口 描述
致远电子交直流电流探头 ZCP30 BNC 带宽:DC,50MHz
电流:5A/30A
上升时间:7ns
精度:±1%
变比:1mV/A、0.1mV/A
致远电子交流电流钳 CTS5 BNC 电流:0.5A-50A,交流
幅值精度:±0.3%rdg
测量带宽:40Hz~5KHz
变比:10mV/A
致远电子交流电流钳 YX-CTS200 BNC 电流:0.5A-200A,交流
幅值精度:±0.3% rdg
测量带宽:45Hz~5KHz
变比:1mV AC/A 、10mV AC/A
致远电子交流电流钳 CTS500 BNC 电流:0.5A-500A,交流
幅值精度:±0.3% rdg
带宽:45Hz-5kHz
变比:1mV AC/A
致远电子交流电流环 CTS6000 BNC 电流:0.5A-6000A,交流
精度:±1.0%
带宽:10Hz≤f≤20kHz
变比:50mV/A、5mV/A、0.5mV/A
知用高频交直流电流探头 CP8030B BNC 带宽:DC-50MHz
上升时间 :7ns
连续电流:最大值 30Arms、峰值电流 50Apk
精度:±1%
量程:5A 1X 、30A 10X
变比:1V/A、0.1V/A
知用高频交直流电流探头 CP8030H BNC 带宽:DC-100MHz
上升时间 :3.5ns
连续电流:最大值 30Arms、峰值电流 50Apk
精度:±1%
量程:5A 1X 、30A 10X
变比:1V/A、0.1V/A
知用高频交直流电流探头 CP8300A BNC 带宽:DC-6MHz
上升时间:58ns
连续电流: 最大值300A、峰值电流500Apk
量程:50A 10X、300A 100X
变比:0.1V/A、0.01V/A
法国CA交直流电流钳 PAC22 BNC 电流:1400A,
精度:1.5%、2%
测量带宽:DC-10KHz
变比:10mV/A、1mV/A
