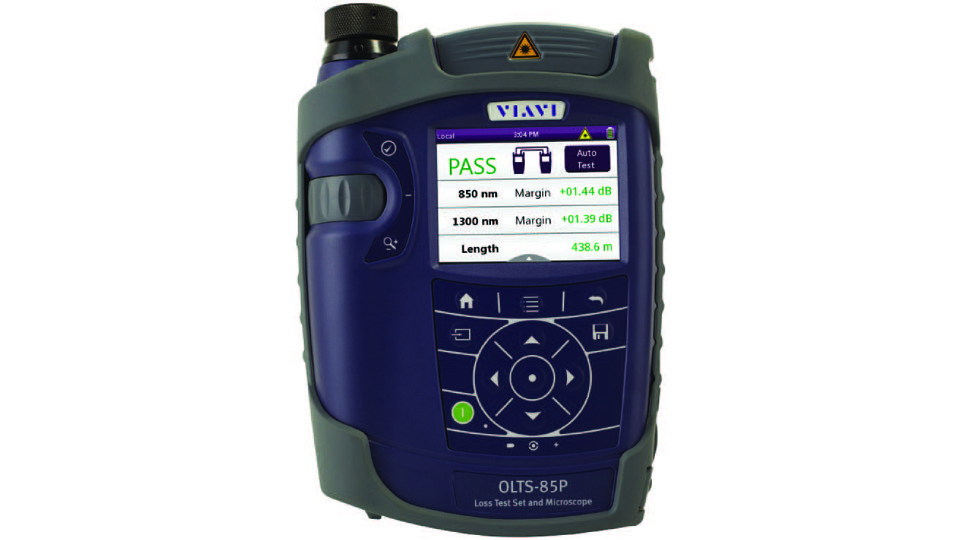

OLTS-85/85P 光纤认证测试仪

OLTS-85 85P手持测试仪是针对Tier1级光纤验证快速和易于使用的解决方案

描述

OLTS-85/85P手持测试仪是针对Tier1级光纤验证快速和易于使用的解决方案,是SmartClassFiber家族新成员,让技术人员可以实施:

  • 光纤长度测试
  • 测量光纤损耗(双光纤,双波长)
  • 检查方向
  • 检查光纤端面
  • 生成验证报告

拥有SmartClassFiber,技术人员可以从这个功能强大和易于使用的解决方案中获得灵活性和出色的性能,这使得任何使用者立即成为光纤智能技术人员。OLTS-85/85P只要按一个键,就可实现测试,并使测试和验证的时间减半,同时让客户对自己的网络质量充满信心。

优点

  • 更快速的验证网络安装,验收一次完成。
  • 按照工业标准执行复杂的Tier1光纤测试。
  • 通过“PASS/FAIL”分析,消除主观臆断。
  • 可控制本地和远程主机优化了技术人员工作效率。

特点

  • 完整的Tier1光纤测试,符合TIA/ISO/IEC标准。
  • 专有多模(MM)、单模(SM)和四波长(MM/SM)版本。
  • 本地和远程单元均具备光纤端面检查自动“PASS/FAIL”分析。
  • 本地和远程主机的测试结果均可存储在本地主机上。
  • 符合环形通量标准。
  • 从休眠模式可即时激活。
  • 大的存储空间,主机上可存储所有测试结果。
  • 3.5英寸彩色触摸屏。
  • 结果输出可通过USB接口,或直接连接PC,通过FiberChekPro报告软件输出。
  • 电池工作时间可支持一整天。

帮助你的技术人员聪明的完成光纤测试工作!

  • 一体化的光纤检查和测试是一个有效的,并易于使用的解决方案,使光纤测试工作获得更好的工作体验。
  • 自动化光纤端面检查和Tier1损耗测试,可以给出“PASS/FAIL”分析结果,消除主观臆断。
  • 将本地和远程单元的测试结果、图像和用户信息直接存储到本地设备上。
  • 遵循更佳实施流程,让你按步骤直达正确的测试工作流程。

优化工作流程,节省测试时间

获得好的性能需要系统的和积极的方法,以便解决许多技术人员面临的诸多麻烦,混乱和耗时的问题。OLTS-85为了克服这些障碍,将那些需要的测试工具集成,构成一个便携的无缝系统,使测试工作变得快速简单。

  • 使用探头式显微镜和跳线显微镜(PCM)帮助技术人员节省宝贵的时间,即可检查光纤配线架又可光纤跳线。消除需要变换检查适配头的时间,使光纤检查时间减半。
  • 测试装备可在本地和远程任何一端完全控制,并可将结果存储于任何一端。这消除了技术人员不断地奔波于本地和远端之间的时间。
  • 休眠模式可节省宝贵的电池工作时间,此外,即时激活功能消除了那些耗时的需要其它设备配合的启动时间。

正确完成测试工作

无论您是安装和认证一个新的结构化布线,为您的客户或管理您自己的公司现有的网络,以确保您的光纤基础设施可以支持您的数据中心或企业的需求。基于这个原因,OLTS-85设计的几个自动化功能,使技术人员工作的更智能,更快速!

  • 创建和存储测试设置,包含所有相关设置,如光纤类型、光缆供应商、连接特性、参考方法和门限值设置,这些都可轻松回放。节省时间并确保一致的设置和结果。
  • 输入选择键,引导客户通过按照步骤处理测试任务,简单快速并确保第一次就正确。

带有“PASS/FAIL”分析的光纤端面检查

重要的光纤网络障碍是被污染的光纤连接器。针对这一故障,IEC组织颁布了关于光纤端面清洁度的质量标准 IEC-61300-3-35。这一标准被广泛采用,并被收入另外的标准中,如TIA-568.3, ISO/IEC 11801。

没有正确的认证工具,判断光纤连接器符合相关标准和特性要求是困难且耗费时间的。然而,具备了SmartClassFiber测试工具这种挑战就被化解了。无论你使用任何一个工业标准还是用户自定义特性要求,OLTS-85都可轻松胜任!

  • 无可异议的测试和验证光纤端面工业标准。
  • 自动化“PASS/FAIL”分析,消除主观臆断。
  • 从本地或远端快速获得测试结果。
  • 即时将本地和远程结果存储在本地设备上
  • 整合测试结果进你的验证报告。

技术参数

光功率计部分

参数
光接口 可更换的适配器 LC/ PC, LC/APC (选项,2014系列适配器:SC,ST, FC,DIN,E2000,UPP 2.5 mm和UPP 1.25 mm)
检测器类型 铟镓砷 InGaAs
波长范围/波长设置 800 到 1700 nm/ 1 nm 步长设置
校准波长 850, 980, 1300, 1310, 1490, 1550, 1625 nm
功率范围 –75 to +15 dBm
允许输入功率Max +15 dBm
绝对测量不确定度 ±0.13 dB (±3%)
线性度 0.1 dB
自动归零
测量单位 dB, dBm, Watt
显示分辨率 0.01 dB/0.0001 μW
功能 绝对,相对,pass/fai,自动波长(Auto -λ)
预热时间 无,即时

① 以下参考条件:在1310 nm ±1 nm,–20dBm (CW),23°C ±3K, 9μm 测试光纤。

光源部分

参数 多模 单模
光接口 可更换的适配器FC/PC (选项,2155系列适配器:SC,ST和 LC) 可更换的适配器SC/PC (选项,2155系列适配器:FC,ST和 LC)
光源类型和波长 LED Fabry-Perot
中心波长 850nm ± 20nm,1300nm ± 20nm 1310nm ± 20nm,1550nm ± 20nm
谱宽 50/170 nm 5/5 nm
发射条件 环形通量符合TIA-526-14 和 IEC 61280-4-1
输出功率范围(调节步长0.1dB) –20到–23 dBm 0到–3 dBm
稳定度 15分钟/8小时 ±0.02/0.2 dB ±0.02/0.2 dB
输出模式 连续波CW,调制,自动波长(auto-λ),多波长multi-λ
调制波 270 Hz, 1 kHz, 2 kHz

① 在常温,20分钟预热之后。
② 在输出的参考线EF-TRC,在环形通量测量设备之间可能发生的变化,但环形通量符合可以预期的一个95%的置信区间。在850nm波长,针对 IEC 61280-4-1标准有效。

Tier 1部分

参数 多模 单模
测试速度 远程模式 <6秒
环回模式 ≤3秒
PASS/FAIL限制标准 TIA 568.3, ISO 11801和ISO/IEC 14763-3,链路验证
光纤类型 50/125μm 或62.5/125μm 9/125μm
测试波长 850/1300 nm 1310/1550 nm
长度测量Max 12 km 100 km
长度测量精度 ± 1.5 m ± 长度的1%
损耗测量不确定度 <0.2 dB

① 双波长,单向,自动波长检测(不包含参考和连接时间)。
② 对于多模光纤最大1km范围,对于单模光纤最大10km范围。
③ 20分钟预热后,常温,未充电。对于多模光纤损耗测量使用50/125μm 光纤(数值孔径NA=0.20)。对于单模光纤损耗测量使用9/125μm 光纤(数值孔径NA=0.10)。

跳线显微镜(PCM)

参数
光接口 FMAE LC双纤 (选项,FMAE系列适配器均可用)
自动“PASS/FAIL”分析标准 IEC 61300-3-35 和用户自定义
活动图像 320 x 240 x 8 bit 灰色,10 fps
照明光源 蓝色LED,100.000+ 小时寿命
照明技术 同轴
视场 高倍率 370×275μm
低倍率 740×550μm
支持外部连接P5000i探头式光纤显微镜

通用参数

参数 OLTS-85 OLTS-85P
显示 高对比度 3.5英寸彩色LCD,触摸屏
数据存储 最多10.000损耗测试结果(>1000包含端面检查结果)
数据读出 通过客户端USB接口
电接口 2 x USB主机接口,1x micro USB, 以太网接口
电源 12 V,2 A,含可互换的墙插接头,含EU、UK、US、和 AU
电池 Li-ion 锂电池组,3.7 V,20 Wh (选项,8节5号NiMH电池或干电池)
电池工作时间(锂电池组) >12 小时
建议校准周期 3 年
尺寸(H x W x D) 208 x 112 x 64 mm 208 x 153 x 64 mm
重量 750 g 850 g
操作温度 –5˚ 到 +45˚C
存储温度 –25˚到 +55˚C

 订货信息

描述 部件编号
测试工作套装(包括本地和远端测试设备,携带包和测试参考跳线)
单模 tier 1 光损耗测试套装 2325/31
多模 tier 1 光损耗测试套装 2325/34
四波长(单多模)tier 1 光损耗测试套装 2325/35
四波长(单多模)tier 1 光损耗测试套装含跳线显微镜(PCM) 2326/35
单独的测试装备(包含本地损耗测试设备,电池和充电器)
单模光损耗测试仪 2325/11S
多模光损耗测试仪 2325/14S
四波长(单多模)光损耗测试仪 2325/15S
四波长(单多模)光损耗测试仪含跳线显微镜(PCM) 2326/15S
推荐附件
P5000i 数字检查探头(含4个检查适配头) FBP-SD101
