描述

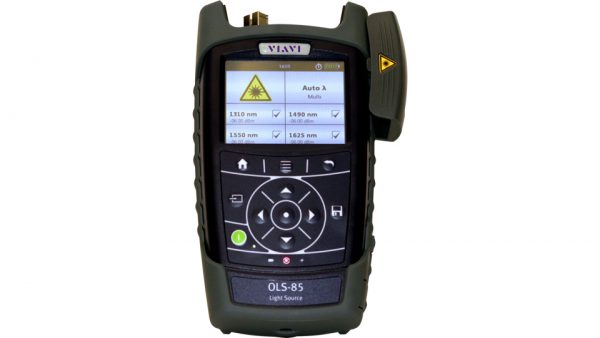

OLS-85手持式光源是一个多用途的，紧凑的仪表，用于光纤网络的验证和认证。波长组合使长距离、城域网和接入网的链路损耗测试工作趋于优化。同时，也适用网络数据中心和本地网测试。
除了具备全天24小时的野外待机能力外，OLS-85无论在办公中心、生产环境和实验室工作台，用于维修安装都可胜任，并可以通过它的USB或以太网接口实现远程操作。
可在OLS-85上扩展增加P5000i光纤检查显微镜，用户可以检查光纤端面质量并只需按一个键就可全自动的判别“合格/不合格”，得到认证级结果。
OLS-85光源配合OLP-85光功率计时，自动测试，避免手动错误，提高测试速度。自动测试功能，例如自动波长测试和多波长测试，会发送发射波长的信息给接收端，一个兼容自动测试功能的光功率计就会自动设置波长，这一功能可以同时精确测量最多4个波长，并可实现多波长连续波测试。用户可以在OLP-85上生成并保存综合测试报告。
OLS-85光源可以让技术人员在任何地方使用，无论塔顶还是井下。技术人员可在功能强大和易于使用的解决方案中，获得好的灵活性和测试性能，可以帮助任何技术人员瞬间成为光纤测试专家。
特点
- 快速、准确、准时完成工作。整合了光纤检查和测试，自动“合格/不合格”分析。
- 电池供电，野外便携的光源。最多支持4个波长。
- 3.5英寸彩色触摸屏，带有触摸笔。
- Quad版本（850、1300、1310、1550nm），在850nm波长兼容环形通量发送条件。
- FTTx/PON版本具有1310nm、1490nm、1550nm、1625nm。
- 扩展P5000i显微镜，自动“合格/不合格”光纤检查分析。
- 输出功率可调。
- 自动波长和多波长测试功能，可与VIAVI光功率计自动配合。
- 在线损耗测试功能需与OLP-85光功率计配合。
- 结实耐用，防雨设计。
技术参数
| OLS-85 | OLS-85 | OLS-85 | OLS-85 | |
| 2313/01 | 2313/22 | 2313/06 2313/26 |
2313/05 | |
| 波长① | 1310/1550nm | 1310/1550/ 1625nm | 1310/1490/1550/1625nm | MM：850/1300nm SM：1310/1550nm |
| 谱宽 | <5 nm | <5 nm | <5 nm | MM：<170nm SM： <5nm |
| 发送条件 | 环通量EF兼容（850nm） | |||
| 输出功率（设置步长0.01dB） | 0 to –3dBm | –3 to –6dBm | –3 to –6dBm | MM：–22 to –25dBm SM：0 to –3dBm |
| 稳定度② 15分钟/8小时 | 0.02/0.2dB | 0.02/0.2dB | 0.02/0.2dB | 0.02/0.2dB |
| 模式 | 连续波CW，调制，自动波长③，多波长③ | |||
| 调制信号 | 270 Hz， 1 kHz， 2 kHz | |||
| 电池工作时间 | >10小时（锂电池）/ >8小时（碱性干电池） | |||
| 光接口插芯类型 | PC | APC | PC（2313/06） APC（2313/26） |
PC（50/125μm MM） PC（SM） |
| 光接口适配器类型 | 可更换的 SC， FC， ST，LC适配器 | |||
① 中心波长，850/1300/1310/1550nm：±20nm；1490/1625nm：±3nm。
② 温度：–10 to +55°C，温度变化ΔT = ±0.3K，预热20分钟。
③ 配合OLP-3x、OLP-55、OLP-85。
通用参数
| 激光安全等级 | Class 1 激光产品 (IEC 60825-1:2007) |
| 显示 | 3.5英寸彩色 LCD 触摸屏，4:3 |
| 数据存储 | 最多5,000个检查图像 |
| 数据读取 | 通过USB |
| 远程控制 | 通过USB或以太网接口 |
| 光纤检查功能 | 动态，冻结，存储的端面图像，自动“合格/不合格” |
| 电接口 | USB 2.0（2x host，type A，1 x device，Micro-B） |
| 电源 | AC适配器，8x AA5号碱性电池或可充电锂电池组 |
| 供电模式 | 活跃，自动关机（可编程设置） |
| 尺寸 | 208 x 112 x 64 mm |
| 重量 | 750 g |
| 工作温度 | –10 to +55°C |
| 存储温度 | –20 to +70°C |
订货信息
OLS-85光源包括：
- SmartClass Fiber仪表主机
- SC2 软肩包
- 光源口适配器：已安装的SC连接器和可替换的FC连接器
- 快速开始指南和安全说明
- 碱性5号干电池8节
| 描述 | 订货号 |
| OLS-85 1310/1550nm，PC | 2313/01 |
| OLS-85 850/1300/1310/1550nm，PC | 2313/05 |
| OLS-85 1310/1490/1550/1625nm，PC | 2313/06 |
| OLS-85 1310/1550/1625nm，APC | 2313/22 |
| OLS-85 1310/1490/1550/1625nm，APC | 2313/26 |
| 选项和附件 | |
| P5000i 数字分析显微镜，含4个检查适配器 | FBP-SD101 |
| RBP2 SmartClass Fiber专用可充电锂电池组（3.7V/20W） | 2305/90.02 |
| PS4 交流电源适配器，12V，2A | 2305/90.01 |
| UC4 SmartClass Fiber专用免手提载具 | 2128/01 |
| SC2 软包 | 2128/03 |
| FC型光接口适配器 | 2155/00.05 |
| SC型光接口适配器 | 2155/00.26 |
| ST型光接口适配器 | 2155/00.32 |
| USB电缆，USB-A到Micro-USB | K807 |
