描述

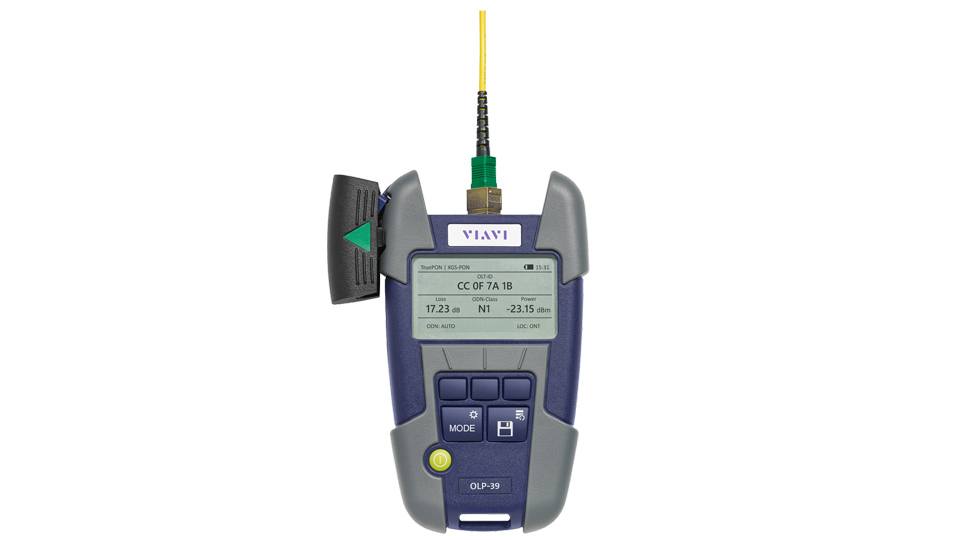

VIAVI Solutions OLP-39 TruePON 测试仪可快速、轻松、方便地测量光纤/FTTx 网络中的功率电平和损耗,以及进行 G/XGS-PON PON-ID 数据分析 (TruePON)。SmartPocket V2 便于技术人员在多种条件下使用,它为现场测试光纤/PON 和故障排查提供了专业且成本优化的解决方案,并且具备非常出色的便携性。坚固的智能 OLP-39 还包括更大的数据存储容量,支持将结果下载到 PC。
主要优势
- 通过正确的 OLT 端口连接确保首次安装成功(基于 PON-ID)
- 减少激活延迟,满足每天的安装目标
- 减少故障上报和故障排查费用
- 避免由于边界安装而导致的安装放弃和早期故障
- 支持 G-PON 和 XGS-PON 在同一个 PON 上共存,以迁移到 10G 服务
- 随时可用 – 超高可靠性和高可用性
- 可靠的德国设计
- 在设计时考虑到户外环境低功耗,可延长连续使用时间
- 即时开启 – 无启动时间
- 易于使用
- 具有上下文关联软键的高可见性背光图形显示屏
- 清晰的“通过/未通过”信息
特性
- 用于双波长测量的单个测试端口连接
- 同时对 G/E-PON 和 XGS-PON/10G-EPON 业务的功率电平进行选择性测量
- G-PON 和 XGS-PON 的 TruePON-ID 分析和在线插入损耗
- 可存储超过 1000 条测试结果,并具备 PC 下载功能
- 3 年的再校准周期
应用
- 测量 G/E-PON 和 XGS-PON/10G-EPON 网络的光功率电平和链路插入损耗
- 分析 G-PON 和 XGS-PON 的 PON-ID,基于 TOL 检测 OLT-ID、ODN 类别和损耗
- 多业务 PON/FTTH 部署和安装
特性和优势
- OLP-39G 有一个单独安装的 SC 适配器,可同时对 G-PON(1490nm)波长进行选择性功率测量和 TruePON PON-ID 数据分析
- OLP-39X 有一个单独安装的 SC 适配器,可同时对 G-PON(1490nm)和 XGS-PON(1577nm)波长进行选择性功率测量和 TruePON PON-ID 数据分析
即开即用 – 易于使用 – 随时可用
即开即用意味着只要您准备好,SmartPocket V2 就准备就绪,无需等待仪器启动,它在您需要的时候就随时可用。高清晰的背光显示屏使 SmartPocket V2 可在所有照明条件下使用,无论是室内还是室外,与超级简单的用户导航相结合,意味着您每天可以完成更多工作。
内置滤波器的单个测试端口
当 PON 上存在多个业务波长时,滤波测量是必要的,宽带功率计在这样的条件下是不合适的,因为它们将对来自多个波长的功率合并和加总,从而提供不正确的测量结果。此外,宽带功率计无法区分或识别正在测量的波长,因此您可能具有良好的功率电平,但无法分辨它是 G/E-PON 还是 XGS/10GE-PON 服务,这可能会导致错误的 ONU/ONT 安装或更换以及服务激活延迟。
OLP-39 允许通过单光纤连接同时对 G/E-PON(1490nm)和 XGS-PON/10G-EPON(1577nm)波长进行滤波测量, 这是一种理想的解决方案,适用于在共存模式下通过同一个 PON 从两个不同提供商提供服务的网络,也适用于必须定期在 G/E-PON 和 XGS-PON/10G-EPON 网络之间移动的安装人员,并且适用于目前提供 G/E-PON 并考虑升级或迁移到 XGS-PON/10G-EPON 的服务提供商。
TruePON 分析和在线插入损耗测试
引入终端机柜或引入光纤上的端口标签缺失、不正确或难以辨认会导致客户与 OLT 的连接不正确,从而导致首次访问时无法显示在线,或者需要耗费大量时间的后台工作来为实际连接的 OLT 端口重新预置服务。TruePON 分析通过读取下游 PON-ID 数据中的 OLT 序列号和端口号,确保您拥有正确的引入终端,并确认引入光纤连接回正确的 OLT 端口。TruePON 信息也附加到存储的测量结果中,并提供追踪索引/起源证明,记录安装时的光功率和 OLT 连接。TruePON 分析提取由 ITU-T G.984.3 修正案 3 标准化的 G-PON 和 XGS-PON PON-ID 中携带的特定数据。
利用 G-PON 或 XGS-PON PON-ID 数据的在线插入损耗测量,使技术人员和安装人员能够在继续安装之前确保 PON 的端到端光损耗在规格范围内,或者确认光损耗超出规格范围,并提供信息来支持故障排查或证明故障/故障单上报的合理性。
卓越的电池续航时间和供电选项
测量并执行光纤安装认证是在您还在现场时结束任务的最后一步。如果设备不能保持开机并随时可用,您就有可能错过最后期限,或者不得不再次去现场完成一项工作。为了避免这种情况,SmartPocket V2 为长时间连续使用提供了低功耗设计,并支持 4 路供电,包括现场可更换的镍氢充电电池、现成的碱性电池、交流供电和 USB 供电。这意味着您永远不会长时间缺电,也不需要等待设备电池充电。
低综合成本
3 年校准间隔意味着没有额外的年度费用,您的设备将满足报告和认证要求(即处于校准状态)。
从测试到制作报告的现场测量
只需点击几下,VIAVI Smart Reporter 报告软件用户便可从功率计存储器快速、有效地下载测试结果数据。一旦数据下载完毕,软件的报告功能使用户能够创建并生成专业的鉴定报告。
先检查,后连接 (IBYC)
污渍是导致对光网络进行故障排查的首要原因。主动检查和清洁光纤连接器可以防止信号指标不良、设备损坏和网络中断。
技术参数
TruePON 测试仪
OLP-39G | OLP-39X | |
光电二极管 | InGaAs | |
频谱范围 | 通带(1480到1500nm) | 通带(1480到1500 nm、1575到1580 nm) |
波长设置 | 1490nm | 1490nm,1577nm |
分辨率 | 0.01 dB,0.001 μW | |
功率电平的测量范围 | -35 到 +10 dBm | |
PON-ID 的测量范围 | GPON:-30 到 0 dBm | GPON:-30 到 0 dBm XGS-PON:-25 到 0 dBm |
最大功率电平 | + 20 dBm(连续) + 26 dBm(< 30 分钟) |
|
测量不确定性 | ±0.5 dB (±12%)(在参考条件下) |
常规信息
一般规格(25℃ 典型值) | |
存储和接口 | |
数据存储 | 1000 条结果 |
数据下载功能 | 用于 PC 传输的 USB-C |
电源 | |
干电池 | 2 节 Mignon (AA) 碱性电池 1.5 V |
可充电电池 | 2 节 Mignon (AA) NiMH 1.2 V |
交流电运行 | 通过 USB-C 和通用电源适配器 |
续航时间 | 15 小时 |
环境条件 | |
EMI/ESD | 符合 CE 标准 |
建议校准间隔 | 3 年 |
工作温度 | -10℃ 至 +55℃(14℉ 至 131℉) |
存储温度 | –20℃ 至 +70℃(–4℉ 至 158℉) |
尺寸(宽 x 高 x 深) | 30 x 80 x 150 毫米(1.2 x 3.1 x 5.9 英寸) |
重量 | 200 克(0.45 磅) |
订购信息
描述 | 订货号 |
OLP-39G – TruePON 测试仪端接模式 GPON | OLP-39G |
OLP-39X – TruePON 测试仪端接模式 GPON 和 XGS-PON | OLP-39X |
软件升级 OLP-39G 至 OLP-39X | 2336/94.01 |
每台设备包括 2 节 AA 碱性电池、一份快速启动指南、颈带和一个腰包。功率计和 TruePON 测试仪还包括一根 C 型 USB 连接线。
可选/可配置
描述 | 订货号 |
校准报告 TruePON 测试仪(OLP-39G 和 OLP-39X) | 2302/90.04 |
OCK-10 清理套件(整套) | 2229/90.21 |
USB 2.0 A 型至 C 型线缆 | 22122619 |
碱性电池 Mignon AA 尺寸 LR6 | 2229/90.01 |
可充电电池 AA;镍氢电池;1.2V;2.6/2.7Ah | 2237/90.02 |
通用交流电源适配器 | 2302/90.01 |
