描述
R&S®NGL200 电源具备高精度和快速负载恢复时间，非常适用于严苛应用。借助双象限架构，电源可以用作源极和漏极以模拟电池和负载。借助快速恢复功能，电源能够应对快速负载变化，例如移动通信设备从睡眠模式切换为发射模式时。

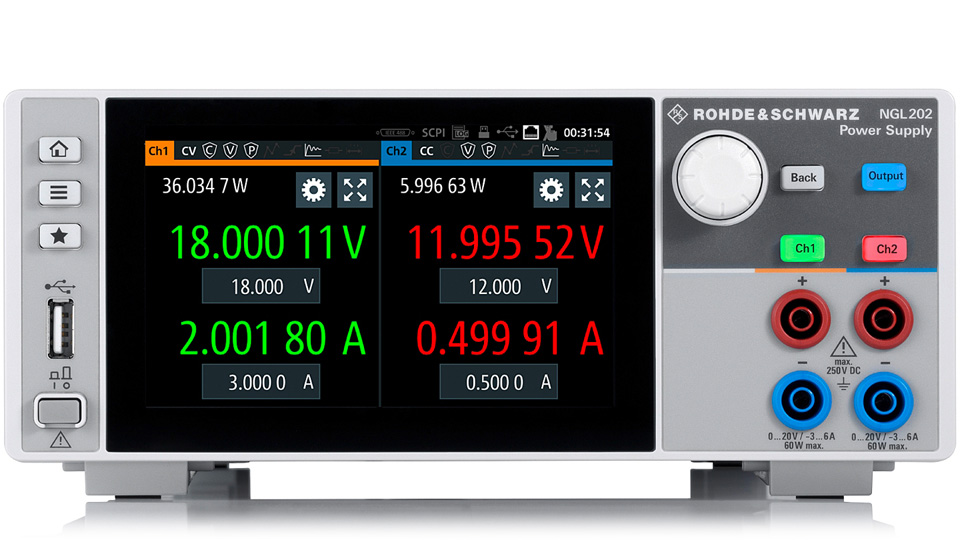

单通道R&S®NGL201 和双道 R&S®NGL202 电源每个信道可提供高达 60 W 的输出功率。输出信道采用浮充方式（Floating）、电位隔离以及过载和短路保护。
即使在严苛的负载变化情况下，R&S®NGL200 电源也能实现不足 30 μs 的快速恢复时间和小过冲，非常适用于给 IoT设备和其他使用电池的设备供电。
测量电压、电流和功率时， R&S®NGL200 分辨率可达 6 ½ 位，非常适用于在待机模式下具有低功耗、在满载运行时具有高电流的设备的特性测量。在很多情况下，无需使用数字万用表。
输出级采用线性双象限设计，因此 R&S®NGL200 电源系列能够用作源极和漏极，且具有小残余纹波和噪声，非常适用于开发功率放大器和 MMIC。
| 主要特点 | NGL201 | NGL202 |
| 输出信道数 | 1 | 2 |
| 总输出功率 | 60 W | 120 W |
| 每个信道的最大输出功率 | 60 W | |
| 每个信道的输出电压 | 0 V 至 20 V | |
| 每个信道的最大输出电流 | ≤ 6 V：6 A；> 6 V：3 A | |
| 负载恢复时间 | < 30 μs | |
| 用作负载时每个信道的最大功率和电流 | 60 W，3 A | |
特点
- 采用多种技术应对挑战
- 快速负载调节
- 最小残余波纹和低噪声
- 读数分辨率高达 6½ 位
- 信道采用电位隔离和浮充方式
- 输出级采用继电器隔离
- 双象限：用作源极和漏极
- 恒定电压、恒定电流和恒定电阻模式
- 可变内部阻抗
- 仪器和被测设备保护功能
- 安全限值以保护被测设备
- 操作简单
- 高分辨率触摸屏
- 操作模式采用颜色编码
- QuickArb 功能
- EasyRamp 功能
- 保存和调用仪器设置
- 非常适用于实验室和测试系统
- 专为在实验室和系统机架中使用而量身定制
- 感应功能用于引线电阻补偿
- 前/后面板连接器
- 全面的远程功能
- 快速总线和工作台操作
- 高级仪器设计：体积小巧，静音运行
技术参数
所有数据在仪器预热 30 分钟后，在 +23°C (–3°C/+7°C) 条件下有效。
| 电气规格 | ||
| 输出 | 所有信道输出均为电位隔离，并且没有接地。 | |
| 输出信道数 | R&S®NGL201 | 1 |
| R&S®NGL202 | 2 | |
| 总输出功率 | R&S®NGL201 | 最大 60 W |
| R&S®NGL202 | 最大 120 W | |
| 每个信道的最大输出功率 | 60 W | |
| 每个信道的输出电压 | 0 V 至 20 V | |
| 每个信道的最大输出电流 | ≤ 6 V 输出电压 | 6 A |
| > 6 V 输出电压 | 3 A | |
| 串联操作的最大电压 | R&S®NGL202 | 40 V |
| 并联操作的最大电流 | R&S®NGL202，≤ 6V输出电压 | 12 A |
| R&S®NGL202，> 6V输出电压 | 6 A | |
| 可调节输出阻抗 | –50 mΩ 至 100 Ω | |
| 调节间隔 | 1 mΩ | |
| 电压纹波与噪声 | 20 Hz 至 20 MHz | < 500 μV (RMS)， < 2 mV（峰间）（测量值） |
| 电流纹波与噪声 | 20 Hz 至 20 MHz | < 1 mA (RMS)（测量值） |
| 电子负载 | 是，R&S®NGL202：两个信道 | |
| 最大漏极功率 | R&S®NGL201 | 60 W |
| R&S®NGL202 | 120 W（每个信道 60 W）1) | |
| 每个信道的最大漏极电流 | 3 A | |
| 漏极模式 | 恒定电压、恒定电流、恒定电阻 | |
| 负载调节 | 负载变化：10% 至 90% | |
| 电压 | ±（输出的 % + 偏移） | < 0.01% + 0.5 mV |
| 电流 | ±（输出的 % + 偏移） | < 0.01% + 0.1 mA |
| 负载恢复时间 | 调节以达到设定电压的 ± 20 mV 以内 | < 30 μs（测量值） |
| 编程分辨率 | ||
| 电压 | 1 mV | |
| 电流 | 0.1 mA | |
| 编程准确性 | ||
| 电压 | ±（输出的 % + 偏移） | < 0.02% + 3 mV |
| 电流 | ±（输出的 % + 偏移） | < 0.05% + 2 mA |
1) 操作温度 > 30°C 和总功率 > 90 W 的条件下存在时间限制。
| 输出测量 | ||
| 测量功能 | 电压、电流、功率、能量 | |
| 回读分辨率 | ||
| 电压 | 10 μV | |
| 电流 | 10 μA | |
| 回读准确性 | ||
| 电压 | ±（输出的 % + 偏移） | < 0.02% + 2 mV |
| 电流 | ±（输出的 % + 偏移） | < 0.05% + 250 μA |
| 温度系数（每 °C） | +23 °C (–3 °C/+7 °C) | |
| 电压 | ±（输出的 % + 偏移） | 0.15 × 规格/°C |
| 电流 | ±（输出的 % + 偏移） | 0.15 × 规格/°C |
| 感应功能 | 是，R&S®NGL202：两个信道 | |
| 最大感应补偿 | 2 V | |
| 额定值 | ||
| 最大接地电压 | 250 V DC | |
| 最大反电压 | 连接到输出的相同极性电压 | 22 V |
| 最大反向电压 | 连接到输出的相反极性电压 | 0.5 V |
| 最大反向电流 | 最多 5 分钟 | 1 A |
| 远程控制 | ||
| 命令处理时间 | 典型值 < 6 ms | |
| 保护功能 | ||
| 过压保护 | 可调节，NGL202：两个信道 | |
| 编程分辨率 | 1 mV | |
| 过功率保护 | 可调节，NGL202：两个信道 | |
| 过流保护（电子保险丝） | 可调节，NGL202：两个信道 | |
| 编程分辨率 | 0.1 mA | |
| 响应时间 | (Iload>Iresp × 2)，Iload ≥ 2A条件下 | < 1.5 ms |
| 保险丝链接(FuseLink功能) | R&S®NGL202 | 是 |
| 输出时保险丝延迟 | R&S®NGL202：两个信道 | 0 ms 至 10 s（1 ms 间隔） |
| 保险丝延迟时间 | R&S®NGL202：两个信道 | 0 ms 至 10 s（1 ms 间隔） |
| 过热保护 | 是 | |
| 特殊功能 | ||
| 输出斜率功能 | EasyRamp | |
| EasyRamp 时间 | 10 ms 至 10 s（10 ms 间隔） | |
| 输出排序 | ||
| 同步性 | 典型值 < 25 μs | |
| 每信道延迟 | 1 ms 至 10 s（1 ms 间隔） | |
| 任意功能 | QuickArb | |
| 参数 | 电压、电流、时间 | |
| 最大点数 | 4096 | |
| 驻留时间 | 1 ms 至 20 h（1 ms 间隔） | |
| 重复 | 继续或爆发模式，1 到 65535 次重复 | |
| 触发 | 通过键盘、远程控制或可选接口手动触发 | |
| 触发和控制接口 | 数字 I/O，R&S®NGL-K103 | |
| 显示和接口 | ||
| 显示 | TFT 5″ 800 像素 × 480 像素 WVGA 触摸屏 | |
| 前面板连接 | R&S®NGL201 | 4 mm 安全插座（信道，感应） |
| R&S®NGL202 | 4 mm 安全插座（信道） | |
| 后面板连接 | 每个信道 8 引脚连接器插头块 | |
| 远程控制接口 | 标配 | USB-TMC，USB-CDC（虚拟COM端口），LAN |
| R&S®NGL-K102 | WLAN | |
| R&S®NGL-B105 | IEEE-488 (GPIB) | |
| 通用数据 | ||
| 环境条件 | ||
| 温度 | 操作温度范围 | +5°C 至 +40°C |
| 存储温度范围 | –20°C 至 +70°C | |
| 湿度 | 无冷凝 | 5% 至 95% |
| 性能数据 | ||
| 电源标称电压 | 100 V/115 V/230 V (±10%) | |
| 电源频率 | 50 Hz 至 60 Hz | |
| 最大功耗 | 400 W | |
| 电源保险丝 | 2 × T4.0H/250 V | |
| 符合性数据 | ||
| 电磁兼容 | 欧盟：符合无线电设备指令 2014/53/EU | 适用标准： |
| ETSI EN300 328 V2.1.1 | ||
| EN61326-1 | ||
| EN55011（A 类） | ||
| EN55032（A 类） | ||
| ETSI EN301 489-1 V2.2.0 | ||
| ETSI EN301 489-17 V3.2.0 | ||
| 韩国 | KC 标志 | |
| 电气安全 | 符合低电压指令 2014/35/EU | 应用的统一标准： EN61010-1， |
| 美国、加拿大 | CSA-C22.2 No. 61010-1 | |
| WLAN 认证 | 奥地利、比利时、保加利亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、列支敦士登、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士、土耳其、英国 | CE0682 |
| 新加坡 | iMDA 标准 DB102020 | |
| 美国、加拿大 | FCC、IC | |
| RoHS | 符合欧盟指令 2011/65/EU | EN50581 |
| 机械阻力 | ||
| 振动 | 正弦曲线 | 5Hz至55Hz，0.3mm（峰间） |
| 55Hz至150Hz，常量为0.5g，符合 EN60068-2-6 | ||
| 宽带噪声 | 8Hz至500Hz，加速1.2g(RMS) 符合 EN60068-2-64 | |
| 冲击 | 40g冲击谱，符合MIL-STD-810E，方法 516.4，流程I | |
| 机械数据 | ||
| 尺寸 | 宽 × 高 × 深 | 222 mm × 97 mm × 436 mm |
| 重量 | R&S®NGL201 | 7.1 kg (15.6 lb) |
| R&S®NGL202 | 7.3 kg (16.1 lb) | |
| 机架安装 | R&S®HZN96 选件 | |
| 建议的校准间隔 | 在指定环境条件全范围内运行40小时/周 | 1 年 |
订货信息
| 基本单元 | ||
| 单信道电源 | R&S®NGL201 | 3638.3376.02 |
| 双信道电源 | R&S®NGL202 | 3638.3376.03 |
| 提供的附件 | ||
| 电源线组、快速入门指南 | ||
| 接口选件 | ||
| WLAN 远程控制 | R&S®NGL-K102 | 3652.6362.02 |
| 数字触发 I/O | R&S®NGL-K103 | 3652.6385.02 |
| IEEE-488 (GPIB) 接口 | R&S®NGL-B105 | 3652.6356.02 |
| 系统组件 | ||
| 19″ 机架适配器，2 HU | R&S®HZN96 | 3638.7813.02 |
