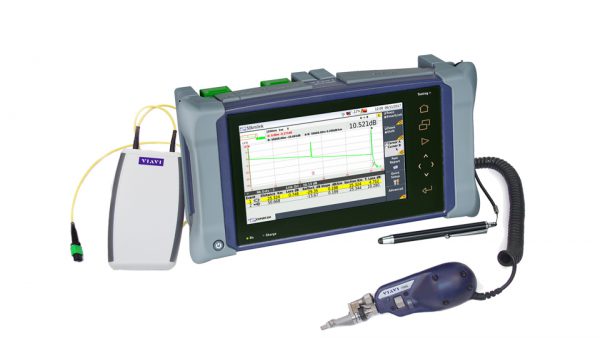

嵌入式 MPO 光开关模块
嵌入式 MPO 光开关模块
嵌入式 MPO 光开关模块
嵌入式 MPO 光开关模块 - 图片 2
嵌入式 MPO 光开关模块 - 图片 3
嵌入式 MPO 光开关模块 - 图片 4

嵌入式 MPO 光开关模块

一体化集成开关解决方案，可自动进行 OTDR 单向/双向和双向 IL/ORL 和 OTDR FiberComplete PRO 测试。

板载开关非常适合基于 MPO 的网络和高光纤数线缆，允许对多达 12 根光纤进行自动测试。

分类： , , , 标签： ,

描述

一体化集成开关解决方案，可自动进行 OTDR 单向/双向和双向 IL/ORL 和 OTDR FiberComplete PRO 测试

板载开关非常适合基于 MPO 的网络和高光纤数线缆，允许对多达 12 根光纤进行自动测试。

表征高光纤数线缆中的单根光纤。在自动 OTDR 测试序列进行的同时，进行即将到来的配线架端口检查。在相同的时间范围内测试更多光纤。

根据行业标准认证新安装。消除使用扇出/分支电缆进行 MPO/MTP 本地网络认证的复杂性。

按下按钮即可对问题进行故障排查。快速光纤故障定位，可精确定位严重弯曲、高损耗接头和脏污或不良连接等问题。

基于多光纤 MPO 的开关模块 – 12 个端口

优势

  • 简化所有 MPO/MTP 本地网络表征、认证或故 障排查的测试流程
  • 加快高光纤数线缆测试工作流程，缩短资金转化时间
  • 通过减少手动流程和复杂性，满怀信心地进行测量

特性

  • 一体式解决方案，由平台方便地为板载模块供电
  • 取代安装了原生 MPO 链路的多光纤扇出跳线
  • 通过光缆-SLM 软件自动切换 12 个端口，实现高效工作流程
  • 与 OTDR 4100 系列模块 A、B、C、四路以及双向 IL、ORL 和 OTDR FiberComplete 模块兼容， 且带有 TrueBIDIR SW 选项

应用

  • 数据中心（结构化布线、园区、互连）
  • FTTH（光纤索引）/接入网络
  • 移动前传 (FTTA/C-RAN)



  • 基于 MPO 的板载开关，用于认证本机多光纤 MPO 链路

  • 基于 MPO 的板载开关模块，带扇出/分支电缆，用于单工光纤的批量认证

* 接收电缆可安装在远端，以表征最后一个连接器。

  • 自动开关序列通过光缆-SLM 应用程序管理。其直观的界面提供了高光纤数项目的概览，以及所测试的每根光纤/连接器的通过/未通过状态。

  • “测试所有光纤”功能，该功能启动全自动测试序列，并对 12 芯 MPO 连接器的每根光纤进行视觉判断

  • 批量认证高光纤数电缆中的单工光纤，通过光缆-SLM“简单光纤”项目管理，从所需的任何光纤数量开始，以开关顺序管理含有 12 根光纤的组

  • 可以对特定光纤进行故障排查并获得精确的故障诊断

规格（25℃ 时的典型值）

（光口）
端口数 12 个端口
波长范围 1270 纳米至 1650 纳米
插入损耗 1, 2 1.2 dB（典型）
连接器回波损耗 55dB
输入端口 SC/APC
输出端口 MPO 12 APC（带导针）
常规
尺寸（宽 x 高 x 深） 128 x 134 x 40 毫米（5 x 5.28 x 1.58 英寸）
重量 450 克（1 磅）
工作温度 -10℃ 至 50℃（14℉ 至 122℉）
存储温度 -20℃ 至 60℃（-4℉ 至 140℉）
电源 由平台自动供电

1在 1310、1550 和 1625 纳米处测量

2最高 2.5 dB

订购信息

部件号 描述
MPO 开关模块和套件
E41MPO12SM MPO 12 开关模块
包括：

  • 1 根 30 厘米 SC/APC 至 SC/APC 弯曲不敏感跳线
  • 1 根 30 厘米 SC/APC 至 SC/PC 弯曲不敏感跳线
MPO12MODKIT-SM MPO 12 开关模块套件，带 2 根 25 米 MPO 测试线缆
包括：

  • 1 个 E41MPO12SM
  • 2 根 25 米 SM 发射和接收 MPO 至 MPO 线缆（带导针-不带导针）
  • 2 个带反向键的 MTP/MPO 内嵌式适配器
MPO12MODKIT2-SM MPO 12 开关模块套件，带 1 根 25 米扇出测试线缆。
包括：

  • 1 个 E41MPO12SM
  • 1 根 25 米 SM 测试线缆，MPO 到 SC/APC
软件选项
ECABLESLM 新平台的线缆管理软件选项。允许配置自动开关序列。
ECABLESLM-UPG 用于已安装平台的线缆管理软件选项。允许配置自动开关序列。
附件
ELCSM25A-MPOF-MPOM 1 根 25 米 SM MPO（不带导针）到 MPO（带导针）发射线缆
ELCSM25A-MPOF-MPOF 1 根 25 米 SM MPO（不带导针）到 MPO（不带导针）线缆
ELCSM25-MPO-SC 1 根 25 米 SM 扇出发射线缆，MPO（不带导针）到 SC/PC
ELCSM25-MPO-SCA 1 根 25 米 SM 扇出发射线缆，MPO（不带导针）到 SC/APC
ELCSM25-MPO-LCA 1 根 25 米 SM 扇出发射线缆，MPO（不带导针）到 LC/APC
ELCSM25-MPO-LC 1 根 25 米 SM 扇出发射线缆，MPO（不带导针）到 LC/PC
ECLIKCLEANERMPO 适用于 MTP/MPO 连接器的 IBC 清洁工具
EMPOTERM-F SM MPO 不带导针反射终端（用于ORL 参考，带 FiberComplete 双向模块）
EMPOTERM-M SM MPO 带导针反射终端（用于 ORL 参考，带 FiberComplete 双向模块）
EFJ30SCAPC 1 根 30 厘米 SC/APC 至 SC/APC 备件弯曲不敏感跳线
EFJ30SCUPCAPC 1 根 30 厘米 SC/APC 至 SC/UPC 备件弯曲不敏感跳线
