描述
主要优势
- 没有活动部件,较传统波长计和光谱分析仪提高了可靠性
- 多波长计和高分辨率 OSA 为实验室和生产提供实时测量
- 支持所有相干调制格式和灵活栅格WDM信号分析
- 基于 MAP 的模块化设计使得测试可集成到更全面的光学测试系统中
主要特性
- GHz以下的分辨率带宽
- 扩展的 C 波段采样范围
- 测量光谱、功率电平和 OSNR
- 连续测试模式和平均测试模式
应用
- DWDM 传输系统
- OSNR,峰值功率和波长报告
- 验证光源,收发器和线卡
- 验证和部署相干灵活栅格DWDM模块和系统
安全信息
- CE requirement EN61010-1:2001, UL61010- 1 and CAN/CSA-C22.2 No.61010-1-04 (see CE certificate of compliance)
规格(整个频率范围内 25℃ 时的数据)
频谱 | |
光谱(波长)范围 | 190.7 THz – 196.65 THz (1572.06 – 1524.5 nm) |
频率(波长)绝对不确定性1, 2 | ±370 MHz (±3 pm) |
最小可分辨间隔 | 2 GHz (16 pm) |
分辨率带宽 | 300 MHz(2.4pm) |
显示分辨率 | 0.0001nm |
功率 | |
输入功率范围3 | –60 至 +10 dBm |
本底噪声 | –80 dBm |
最大总输入功率4 | +17 dBm |
近载波动态范围(Close-in DR) | >40 dB,±8 pm (±1 GHz) >50 dB,±16 pm (±2 GHz) |
无杂散动态范围(SFDR) | >45 dB |
功率电平的绝对不确定性1, 5 | ±0.5 dB |
功率线性度6 | ±0.4 dB |
偏振相关性 | ±0.2 dB |
显示分辨率 | ±0.01 dB |
其他 | |
回波损耗 | >50 dB |
测量时间7 | 1.0s(50GHz范围),5.6s/50 GHz(范围>50GHz) |
光纤类型 | 9/125 微米单模光纤 |
连接器类型 | FC/APC |
工作温度 | 10℃ 至 40℃ |
存储温度 | −20℃ 至 +50℃ |
湿度 | 最大 95% RH(+10℃ 至 +40℃),非冷凝 |
尺寸 | 4.06 x 13.26 x 37.03 厘米 |
重量 | 1.4 千克 |
校准周期 | 1年 |
- 在整个频率范围内。
- 五次连续扫频的平均值。
- 300 MHz 光带宽中未调制单频率激光器的功率或已调制信号的峰值功率。
- 所有输入信号的总功率。
- 在 –20 dBm 输入功率时。
- 适用于 –10 至 –40 dBm 的输入功率。
- 在 50 GHz 扫频范围内,不取平均值。
订购信息
描述 | 部件号 |

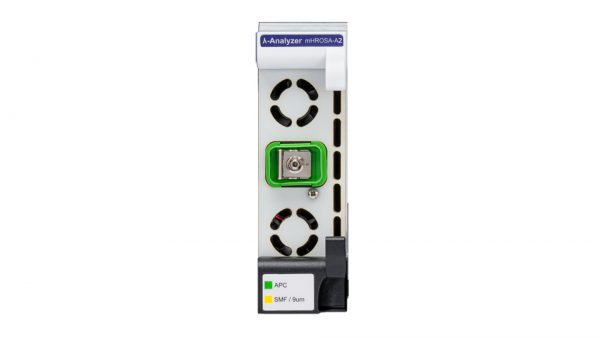

扩展 C波段多波长计和高分辨率光谱分析仪 | mHROSA-A2CB10-M100-MFA |
