描述
VIAVI Solutions 多应用平台 (MAP-300) 是经过优化的光测试和测量平台,用于光通信技术的高效益开发和制造。
从 2001 年 JDSU发布的最初的多应用平台 (MAP) 系统到全新的第三代 MAP-300 系列,MAP 系统是 VIAVI 光学测试解决方案的核心,用于实验室和制造应用。我们的解决方案具有很好的可扩展性,能够满足用户当前和未来的需求,让他们高枕无忧。MAP-300 为我们的整个产品组合提供了基础,为制造光网络元件、模块和组件实现了可扩展性和效率。
基于客户的创新
新的 MAP-300 建立在 MAP 系统已被证明的优势之上,同时在对客户最重要的领域增加了创新功能。对已安装的自动化基础的向后兼容支持,再加上几个新特性,包括适用于多用户环境的基于 HTML 的 GUI,使我们的客户能够实现他们的目标。我们迫不及待地想看看您使用全新的 MAP-300 会有怎样的收获!
主要特性
- 提供机架式、反向机架式以及台式主机配置
- 基于 HTML 的图形用户界面,可在本地和远程提供一致的用户体验
- 现场可更换的控制器包括用于显示网络和系统状态的集成5 英寸 LCD 触摸屏
- 支持 USB 3.0 端口、6 英寸外接监视器以及以太网
- 可选 GPIB、附加以太网端口以及附加 USB 和触发器模块
- 用于自动化编程的 SCPI 逻辑接口,并可通过以太网 TCP/ IP (LXI)、GPIB 和直接套接字支持远程编程
- 多用户能力
- 向后兼容 MAP2xx 系列模块,并支持远程控制
- 热插拔模块
应用
- 一般用途光纤实验室使用
- 制造测试自动化
- DWDM/WSS 测试
- 连通性 IL/RL
- 偏振加扰和 OSNR
合规性
- MAP 系列模块包括放大器,以及分类为 3B 类或 1M 类激光器产品的光源模块。在 MAP 系列主机中运行时,除容差遵照 2007 年 6 月 24 日颁布的 Laser Notice 50 的规定外,模块符合 IEC 60825-1 标准的要求, 并符合 21 CFR 1040.10 和11 标准。
MAP-300 配置
MAP-300 主机和它的前代一样,在台式和机架式版本中都提供了三插槽或八插槽主机配置。反向机架式配置中也提供了八插槽。
台式 | 机架式和反向机架式 |
MAP-300 机箱可灵活地部署在可用空间中。轻松堆叠、简单而直观的上掀式脚架让放置更轻松。利用触摸显示屏的方向感知功能,可将机箱水平或垂直放置使用。 | 机箱在订购时可选择前端或后端模块入口机架式配置(反向机架式仅可用于 8 插槽机箱)。机架式配置套件发货时附带所有必要的安装硬件。提供了转换套件,用于安装台式配置。 |

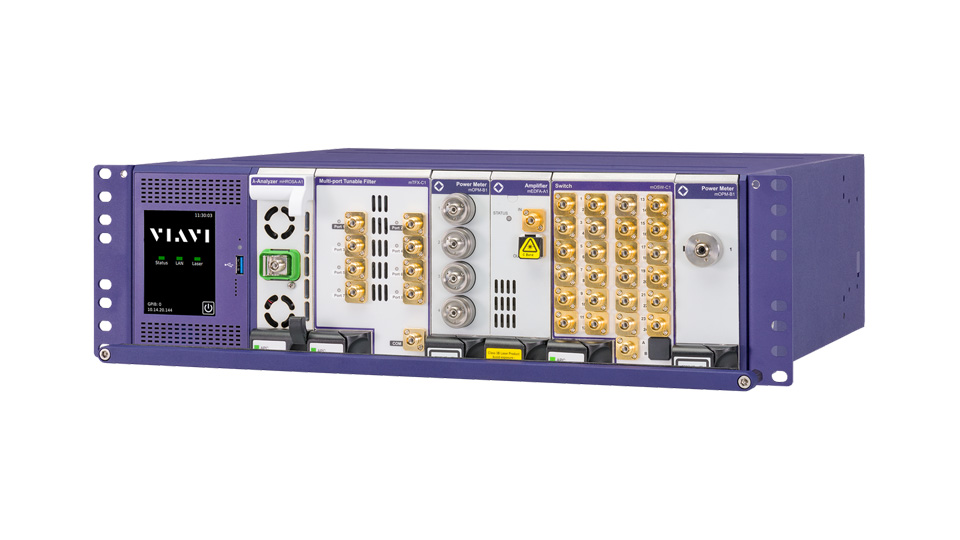

MAP-380 八插槽主机
每台 MAP-380 主机包含一个 3U 机箱,可容纳八个模块盒,外加一个现场可更换的控制器。MAP-380 主机提供了机架式、反向机架式和台式配置。
MAP-330 三插槽主机
每台 MAP-330 主机包含一个 3U 机箱,最多可容纳三个模块,外加一个现场可更换的控制器。机架式版本为 19 英寸机架的一半宽,因此两个单元可以并排安装。选配的触摸屏可以通过扩展坞连接到台式三插槽机箱的主机上,形成一个轻松的便携系统。
简单直观的图形控制器
MAP-300 机箱包括一个 3.5 英寸触摸屏,可通过直观的滑动方式轻松导航。可通过这块内置触摸屏来访问连接和配置设置。
用户可通过以太网以本地或远程方式访问主机中的 MAP-300 GUI。MAP-300 GUI 允许通过支持的 Web 浏览器,在 Web 浏览器的位置字段中输入从控制器获取的 IP 地址来进行多用户访问。主机的插槽配置由 MAP-300 仪表板上的小部件表示(每个插槽一个小部件)。当某个插槽中插上设备时,表示该插槽的小部件将标识该模块,并提供对主设备设置的快速访问。用户可更改小部件的大小来查看有关特定模块的更多详细信息。可以查看某个模块的详细视图,同时仍然提供了所有其他插槽的完整视图。
设置面板允许您访问网络和系统设置,以及远程机箱和许可证设置(如果有)。可通过 GUI 或内置触摸屏重新启动 MAP-300,或将其置于待机模式。
控制接口
作为 MAP 系列中一种功能完备的产品,其所有远程接口都可与三插槽和八插槽版本交互操作。它包括经过优化的可互换虚拟仪器 (IVI) 驱动程序,便于与常用的应用程序开发环境(例如 LabVIEW、Visual C++、Visual Basic 和 LabWindows™)配合使用,能够对模块和嵌入式仪器编程功能进行完全控制。这些功能使测试程序员能够集中精力开发测试级别功能和序列,而不用花费精力来定义与 MAP 系统中的特定模块通信所需的详细信息。IVI 驱动程序还包括使自动化开发人员能捕获系统配置的仿真模式,让他们能够脱机执行大部分开发,将硬件留出来用作其他用途。这些特性让测试自动化开发和调试变得轻松快捷。所有 MAP 系列模块和平台命令均符合可编程仪器标准命令 (SCPI) 命令语言的标准。
大量的输入/输出接口
所有主机配置包括:
- 用于远程通信的以太网端口。
- 用于安装外围设备(包括 USB 驱动器、鼠标和键盘)的 4 个 USB 主机端口。
- 用于选配触摸屏的一个 USB 主机端口。
- 用于显示网络和系统状态信息的集成5 英寸 LCD 触摸屏。
- 所有主机都可支持最多两个用于控制和触发的现场可安装附加配件模块。可用模块包括 (1) IEEE-488 (GPIB)、(2) 符合 LXI 标准双重触发 LDVS 驱动程序端口,以及 (3) 三个 USB 3.0 端口和一个以太网接口。
MAP 控制中心 (MAPcc)
VIAVI 现在提供 MAP 控制中心 (MAPcc),这是一个用于 MAP 主机和模块盒的资产管理工具。MAPcc 通过一个屏幕简化了网络管理,该屏幕列出了您所有资产的完整清单,使您能够探索内部和外部主机以及这些主机中的模块盒。从可用主机列表中,您可以检索 IP 地址、固件版本和序列号,还可以搜索特定类型的模块盒、光纤或连接器。MAPcc 允许您使用升级中心同时升级多个主机,并检索日志文件。
技术指标
下表提供了 MAP-300 主机的技术指标。对于 MAP 系列模块,请参考适用于各个模块的用户指南。
参数 | MAP-330 | MAP-380 |
主机机箱 | ||
容量(单宽模块) | 3 个模块槽位 | 8 个模块槽位 |
机架式套件 | 可选 | |
台式套件 | 可选 | |
控制器 (MAP-300CLD-B) | ||
操作系统 | Linux | |
内置触摸屏 | 用于网络/系统状态控制的 3.5 英寸触摸屏,320 x 240 分辨率 | |
电源 | 100 至 240 V AC,50/60 Hz,自动切换 | |
功耗 | 最高 450 VA | 最高 450 VA |
可在现场更换 | 是 | |
用于插件模块的托架 | 2 | |
本机端口/接口 | ||
USB 3.0 主机 | 正面 1 个 | |
USB 3.0(鼠标、键盘等) | 背面 4 个 | |
以太网 10/100/1000BASE-T | 背面 1 个 | |
监视器端口 | 背面 1 个 HDMI | |
光插件模块 | GPIB、USB/LAN 扩展、触发器 | |
自动化 | ||
驱动程序类型 | 符合 IVI 标准 | |
标准/协议 | LXI、VXI-11、SCPI | |
驱动程序兼容性 | LabViewTM、LabWindowsTM、Microsoft® Visual C++、Microsoft® Visual Basic® | |
可访问性 | 支持多用户共享 | |
Web GUI 兼容性 | Google Chrome、Mozilla Firefox 或 Microsoft Edge | |
激光锁 | ||
本地锁 | 软件控制 | |
远程锁 | 背面控制器处的 2 针接线端子 | |
机械 | ||
机架式尺寸(高 x 宽 x 深) | 24.61 x 13.26 x 38.63 厘米 | 48.26 x 13.26 x 38.63 厘米 |
台式尺寸 (高 x 宽 x 深) | 26.43 x 15.49 x 44.27 厘米 | 46.94 x 15.49 x 44.27 厘米 |
重量 | ||
台式主机 | 10 千克 | 12.6 千克 |
机架式主机 | 7.4 千克 | 10.8 千克 |
环境 | ||
工作温度 | 0 至 50℃ | |
存储温度 | -30 至 60℃ | |
相对湿度 | 5% 至 85% 非冷凝 |
选配 15.6 英寸触摸屏 (MAP-300AKD) 技术指标
参数 | 规格 |
尺寸 | 16 x 9 英寸 |
分辨率 | 1080p (1920×1080) |
安装至台式主机 | |
MAP-330 | 支持 |
MAP-380 | 不支持 |
电源/主机接口 | |
MAP-330 | USB 连接线或扩展坞连接器 |
MAP-380 | USB 连接线 |
重量 | 2.7 千克(5.95 磅) |
订购信息
MAP-300 主机
机架插槽数 | 描述 | 部件号 |
三插槽主机 | MAP-330A 3插槽 3U 19英寸 LightTest 基本主机 | MAP-330AB-B |
MAP-330A 3插槽 3U 半宽 19英寸 LightTest 台式主机 | MAP-330A-B | |
MAP-330A 3插槽 3U 半宽 19英寸 LightTest 台式主机,带触摸屏 | MAP-330AD-B | |
MAP-330A 3插槽 3U 半宽 19英寸 LightTest 机架式主机 | MAP-330AX-B | |
八插槽主机 | MAP-380A 8插槽 3U 19英寸 LightTest 台式主机 | MAP380A-B |
MAP-380A 8插槽 3U 19英寸 LightTest 机架式主机 | MAP380AX-B | |
MAP-380A 8插槽 3U 19英寸 LightTest 反向机架式主机 | MAP380AXR-B |
MAP-300 配件和更换部件
类别 | 描述 | 部件号 |
插件模块 | MAP-300A GPIB 插件模块 | MAP-300AGPIB |
MAP-300A 触发器模块 | MAP-300ATRIG | |
MAP-300 USB-LAN 扩展模块 | MAP-300AUSBLAN | |
更换设备 | MAP-330 基本机箱,无控制器 | MAP-330CH |
MAP-380 基本机箱,无控制器 | MAP-380CH | |
MAP-380 反向基本机箱,无控制器 | MA-380RCH | |
MAP-300 模块化控制器 | MAP-300CLD-B | |
模块抽取锁扣组件 – 按钮 | MAP-300ACC010 | |
模块抽取锁扣组件 – 旧式 | MAP-300ACC011 | |
选配触摸屏 | 15.6 英寸触摸屏 | MAP-300AKD |
套件 | MAP-330A 3 插槽半宽 19英寸 15.6 英寸触摸屏转换套件 | MAP-300AKD-B |
机架式转换套件,MAP-380 | MAP-300ACC01 | |
机架式转换套件,MAP-330 | MAP-300ACC02 | |
台式转换套件 | MAP-300ACC03 | |
机架式套件。15.6 英寸触摸屏 | MAP-300ACC04 | |
保护/安全性 | 适用于 MAP-380 机架式和反向机架式主机的固位杆 | MAP-300ACC05 |
硬质手提箱,MAP-330 | MAP-300ACC06 | |
硬质手提箱,MAP-380 | MAP-300ACC07 | |
15.6 英寸触摸屏硬质屏幕盖 | MAP-300ACC08 | |
15.6 英寸触摸屏保护盖 | MAP-300ACC09 |
