描述
一体化手持式分析仪是在现场执行常规测量任务时不可或缺的工具

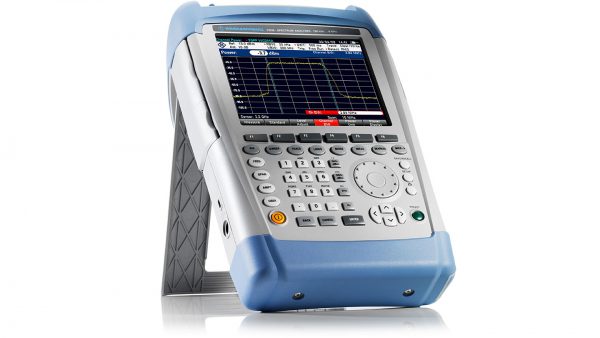

R&S®FSH 手持式频谱分析仪将频谱分析仪、网络分析仪、电缆和天线分析仪、干扰捕获分析仪以及功率计的功能集于一体。这款多功能分析仪可实现简单高效的现场测量。坚固设计和内置手柄使其非常适用于户外任务。
多功能分析仪
R&S®FSH 频谱分析仪具有出色的功能和性能适合现场应用：
基站的安装和维护
基站信号分析（LTE、NB IoT、TD-SCDMA、WCDMA、CDMA、GSM等）
信道功率和杂散发射测量
电缆和天线测量
标量或矢量网络分析
干扰分析
场强测量
实验室或服务中心适用的电磁干扰诊断
R&S®FSH 手持式频谱分析仪提供多种型号。这款一体化分析仪具备内置跟踪源、VSWR 电桥和偏置器。无需使用多台分析仪以进行现场测量。
特点一览
频率范围 ： 9 kHz 到 3.6 GHz / 8 GHz / 13.6 GHz / 20 GHz
高灵敏度 （ <-141 dBm; 前置放大器打开时 ,<-161 dBm ）
分辨率带宽低至 1 Hz ， 清晰呈现信号细节
高达 20 MHz 的信号解调宽带 ， 满足未来的测试需求
内置的跟踪信号源和 VSWR 电桥 ， 带直流偏置电源
全系标配 THD/OBW/ACLR/SEM/ 信道功率 / 门控触发扫描等测量功能
选配全功能双端口网络分析 ， 电缆断点分析与矢量电压表
选配频谱瀑布图功能 ， 捕获与记录偶发信号
可选支持接收机模式 ， 支持 EMC/EMI 预认证测试
选配 WCDMA/CDMA2000/EVDO/LTE-FDD/LTE-TDD 解调测试
可选配丰富的天线探头等配件 ， 轻松完成各种射频测量任务
坚固的防水外壳 ， 适合现场的恶劣工作条件
重量轻 （ 带电池 3 kg ）， 易于手持、中文界面、用户可自定义功能键
支持 GPS 定位功能
易于更换的高容量锂离子电池 ， 工作时间可达 4.5 小时
用于远程控制和测量数据传送的 LAN 口和 USB 接口、测量结果可保存在 SD 卡中和 U 盘中
技术参数
| R&S®FSH4 | R&S®FSH8 | R&S®FSH13 | R&S®FSH20 | ||||
| 频率范围 | 型号 04/.14/ .08/.18 |
9kHz ~ 3.6GHz | 9kHz ~ 8GHz | 9kHz ~ 13.6GHz | 9kHz ~ 20GHz | ||
| 型号 .24/.28 | 100kHz ~ 3.6GHz | 100kHz ~ 8GHz | – | – | |||
| 分辨率带宽 | 10 Hz ~ 3 MHz | ||||||
| 显示的平均噪声电平 | 不带前置放大器，RBW = 1 Hz（归一化） | ||||||
| 9kHz~100kHz (仅.04/.14/.08/.18) |
< -108 dBm，典型值 -118 dBm | < -96 dBm，典型值 -106 dBm | |||||
| 100kHz ~ 1MHz | < -115 dBm，典型值 -125 dBm | ||||||
| 1MHz ~ 10MHz | < -136 dBm，典型值 -144 dBm | ||||||
| 10MHz ~ 2GHz | < -141 dBm，典型值 -146 dBm | ||||||
| < -138 dBm，典型值 -143 dBm | |||||||
| 3.6GHz ~ 5GHz | < -142 dBm，典型值 -146 dBm | ||||||
| 5GHz ~ 6.5GHz | < -140 dBm，典型值 -144 dBm | ||||||
| 6.5GHz ~ 13.6GHz | < -136 dBm，典型值 -141 dBm | ||||||
| 13.6GHz ~ 18GHz | – | – | < -134dBm，典型值 -139dBm | ||||
| 18GHz ~ 20GHz | – | – | < -130dBm，典型值 -135dBm | ||||
| 带前置放大器，RBW = 1 Hz (归一化) | |||||||
| 100 kHz ~ 1 MHz | < -133dBm，典型值 -143dBm | – | |||||
| 1 MHz ~ 10 MHz | < -157dBm，典型值 -161dBm | < -155 dBm，典型值 -160 dBm | |||||
| 10 MHz ~ 2 GHz | < -161dBm，典型值 -165dBm | – | |||||
| 2 GHz ~ 3.6 GHz | < -159dBm，典型值 -163dBm | – | |||||
| 3.6 GHz ~ 5 GHz | – | < -155 dBm，典型值 -159 dBm | |||||
| 5 GHz ~ 6.5 GHz | – | < -151 dBm，典型值 -155 dBm | |||||
| 6.5 GHz ~ 8 GHz | – | < -147 dBm，典型值 -150 dBm | |||||
| 8 GHz ~ 13.6 GHz | – | – | < -158 dBm，典型值 -162 dBm | ||||
| 13.6 GHz ~ 18 GHz | – | – | < -155 dBm，典型值 -160 dBm | ||||
| 18 GHz ~ 20 GHz | – | – | – | < -150dBm，典型值 -155dBm | |||
| 三阶截止点 (IP3) | 300 MHz ~ 3.6 GHz | > 10 dBm，典型值 +15 dBm | |||||
| 3.6 GHz ~ 20 GHz | – | > 3 dBm，典型值 +10 dBm | |||||
| 相位噪声 | 频率 500 MHz | ||||||
| 30 kHz 载波偏移 | <–95 dBc (1 Hz)，典型值 -105 dBc (1 Hz) | ||||||
| 100 kHz 载波偏置 | <–100 dBc (1 Hz)，典型值 -110 dBc (1 Hz) | ||||||
| 1 MHz载波偏置 | <–120 dBc (1 Hz)，典型值 -127 dBc (1 Hz) | ||||||
| 检波器 | 采样值、Max峰值、Min峰值、自动峰值、真有效值 | ||||||
| 电平测量不确定度 | 10MHz | <1 dB，典型值 0.5 dB | |||||
| 3.6GHz< f ≤ 20GHz | – | <1.5 dB，典型值1 dB | |||||
| 显示 | 具有VGA分辨率的6.5″彩色LCD | ||||||
| 电池工作时间(无跟踪信号发生器) | HA-Z204，4.5 Ah | 长至3 h | |||||
| HA-Z206，6.75 Ah | 长至4.5 h | ||||||
| 尺寸(W×H×D) | 194 mm × 300 mm × 69 mm (144 mm) | ||||||
| 重量 | 3 kg | ||||||
订货信息
| 名称 | 型号 | 订货号 |
| 主机部分 | ||
| 手持式频谱分析仪 ， 9 kHz 到 3.6 GHz ， 带前置放大器 | R&S ® FSH4 | 1309.6000.04 |
| 手持式频谱分析仪 ， 9 kHz 到 3.6 GHz ， 带前置放大器和跟踪信号源 | R&S ® FSH4 | 1309.6000.14 |
| 手持式频谱分析仪 ， 100 kHz 到 3.6 GHz ， 带前置放大器、跟踪信号源和内部 VSWR 电桥 | R&S ® FSH4 | 1309.6000.24 |
| 手持式频谱分析仪 ， 9 kHz 到 8GHz ， 带前置放大器 | R&S ® FSH8 | 1309.6000.08 |
| 手持式频谱分析仪 ， 9 kHz 到 8GHz ， 带前置放大器和跟踪信号源 | R&S ® FSH8 | 1309.6000.18 |
| 手持式频谱分析仪 ， 100 kHz 到 8 GHz ， 带前置放大器、跟踪信号源和内部 VSWR 电桥 | R&S ® FSH8 | 1309.6000.28 |
| 手持式频谱仪 ， 9KHz 到 13.6GHz ， 带前置放大器 | FSH13 | 1314.2000.13 |
| 手持式频谱仪 ， 9KHz 到 20GHz ， 带前置放大器 | FSH20 | 1314.2000.20 |
| 随带附件 | ||
| 锂离子电池组 （ 4Ah) 、 USB 电缆、 LAN 电缆、 AC 电源、含 R&S ® FSH4View 软件、文档和快速入门指南的光盘 | ||
| 软件选件 （ 通常是固件 ） | ||
| 频谱瀑布图功能 | R&S ® FSH-K14 | 1304.5770.02 |
| 通过 LAN 或 USB 的远程控制 | R&S ® FSH-K40 | 1304.5606.02 |
| 故障距离测量 （ 仅对于型号 .24 和 .28 ， 需要 R&S ® FSH-Z320 或 R&S ® FSH-Z321 以及 R&S ® FSH-Z28 或 R&S ® FSH-Z29 ） | R&S ® FSH-K41 | 1304.5612.02 |
| 矢量反射和传输测量 （ 仅对于型号 .24 和 .28 ， 需要 R&S ® FSH-Z 28 或 R&S ® FSH-Z29 ） | R&S ® FSH-K42 | 1304.5629.02 |
| GSM,EDGE 解调分析 | R&S ® FSH-K10 | 1304.5864.02 |
| 接收机模式 | R&S ® FSH-K43 | 1304.5635.02 |
| WCDMA 基站发射机导频信道分析以及 EVM 测量 | R&S ® FSH-K44 | 1304.5641.02 |
| WCDMA 基站发射机码域功率测量 （ 需要 FSH-K44 ） | R&S ® FSH-K44E | 1304.5758.02 |
| 矢量电压表 | R&S ® FSH-K45 | 1304.5658.02 |
| CDMA2000 基站发射机导频信道分析以及 EVM 测量 | R&S ® FSH-K46 | 1304.5729.02 |
| CDMA2000 基站发射机码域功率测量 （ 需要 FSH-K46 ） | R&S ® FSH-K46E | 1304.5764.02 |
| EVDO 基站发射机导频信道分析以及 EVM 测量 | R&S ® FSH-K47 | 1304.5787.02 |
| EVDO 基站发射机码域功率测量 （ 需要 FSH-K47 ） | R&S ® FSH-K47E | 1304.5806.02 |
| TD-SCDMA 解调分析及 EVM 测试 | R&S ® FSH-K48 | 1304.5841.02 |
| LTE-FDD 基站发射机导频信道分析以及 EVM 测量 | R&S ® FSH-K50 | 1304.5735.07 |
| LTE-FDD 基站发射机码域功率测量 （ 需要 FSH-K50 ） | R&S ® FSH-K50E | 1304.5793.02 |
| LTE-TDD 基站发射机导频信道分析以及 EVM 测量 | R&S ® FSH-K51 | 1304.5812.02 |
| LTE-TDD 基站发射机码域功率测量 （ 需要 FSH-K51 ） | R&S ® FSH-K51E | 1304.5829.02 |
