R&S®ENV-4200四线制 V 形网络
R&S®ENV-4200四线制 V 形网络

R&S®ENV-4200四线制 V 形网络

主要特点

  • 150 kHz 至 30 MHz 的频率范围
  • 功率处理容量(最高 200 A),恒定电流
  • 模拟阻抗 50 μH || 50 Ω,根据 CISPR 16-1-2
  • 根据 CISPR、EN、VDE、ANSI、FCC 第 15 部分的 V 形网络
  • 已根据 CISPR 16-1-2 和 ANSI C63.4 校准

描述

R&S®ENV4200四线制 V 形网络满足 CISPR 16-1-2、EN 55016-1-2 以及 ANSI C63.4 中有关 V 形网络的要求,它在 150 kHz 至 30 MHz 的频率范围内,模拟阻抗为 50 μH  || 50 Ω。 R&S®ENV4200 用于AC和DC高电流的测试,电流达200A。

简要规格

指标
频率范围 150 kHz to 30 MHz
模拟阻抗 50 μH || 50 Ω
符合CISPR16-1-2的错误限制 幅度和相位 ±20% and ±11.5°
符合CISPR16-1-2的去耦衰减 150 kHz to 30 kHz > 40 dB
Test path to EUT
持续电流(Max) N, L1, L2, L3 200 A
AC电压 N, L1, L2, L3 (star/delta voltage) 0 V to 400 V/690 V AC + 10%
DC电压 N, L1, L2, L3 0 V to 690 V DC + 10%
峰值电流 N, L1, L2, L3 250 A (2 minutes)
Test path to measuring receiver
EUT允许RF骚扰功率 5 W
分压系数 built-in attenuator pad, calibration data supplied with V-network 10 dB – 0.5 dB/+ 2.5 dB
内置脉冲限幅器响应 can be switched off 140 dB (µV) (nom.)
Power supply for fans and control logic
Mains voltage 115 V setting 100 V to 120 V AC ± 10%
230 V setting 220 V to 240 V AC ± 10%
Mains frequency 50 Hz to 60 Hz ± 5%
Power consumption 100 VA (nom.)
Connectors
Mains and DC voltage output front panel, N, L1, L2, L3 panel connector (Multi-Contact)
RF output front panel, TO TEST RECEIVER N female, 50 Ω
Artificial hand front panel 4 mm connector, female

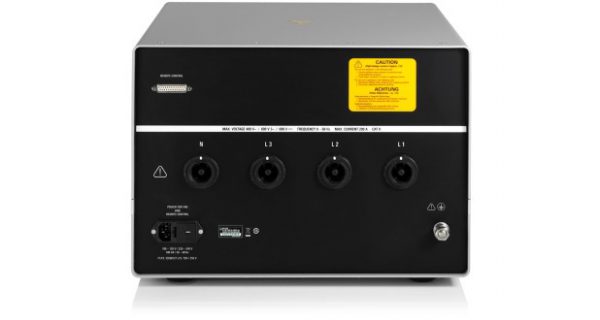

Mains and DC voltage input rear panel, N, L1, L2, L3 panel connector (Multi-Contact)
Mains voltage input (auxiliary voltage) rear panel, POWER FOR FAN AND REMOTE CONTROL low-temperature connector with mains filter
Remote control input rear panel, REMOTE CONTROL 25-contact, D-Sub, female
Protective earth front panel and rear panel M10 threaded bolt
RF reference ground on both sides ground bar with eleven M6 threads
General data
Operating temperature range +5°C to +45°C
Storage temperature range –40°C to +70°C
Dimensions W × H × D, overall 446 mm × 325 mm × 595 mm
Weight 39 kg
Electrical safety observe notes in manual in line with EN61010-1
EMC in line with IEC/EN61326-1
Emission class B, in line with residential environment requirements
Immunity in line with industrial environment requirements
