描述
适用于MTS-5800系列

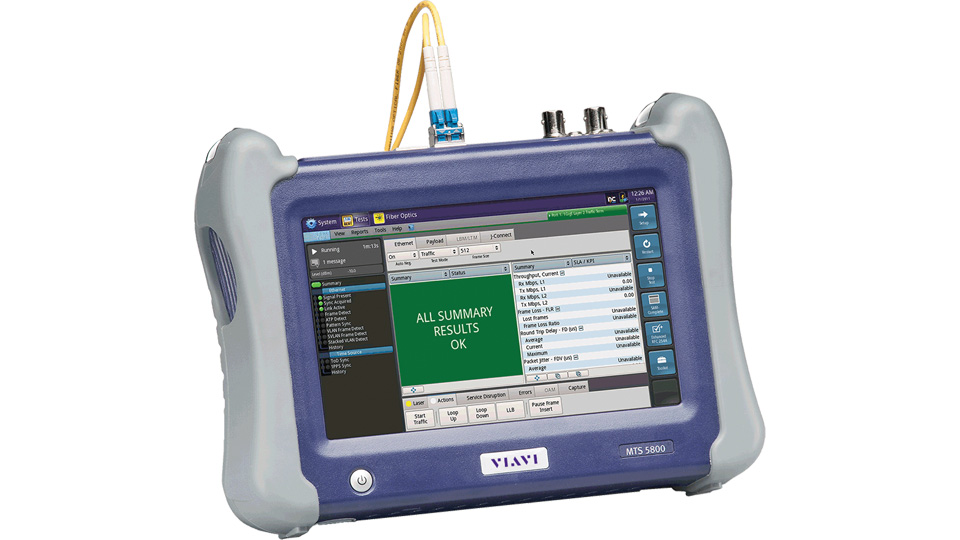

VIAVI 数据通信扩展模块 (DEM) 和 MTS-5800 的组合为电力运营商提供了广泛的测试能力，可用于测量传统网络技术（数据通信、SONET/SDH、T1/E1 等）和新技术（以太网、C37.94等）。DEM 扩展了已经用途广泛的 MTS-5800 的测试范围，允许技术人员和工程师用很少的设备进行广泛的测试。
支持的串行接口
- RS-232/V.28
标准 V.28 串行数据接口，用于连接 DTE 或 DCE 计算机串行端口。
- RS-530/RS-530A
高速串行数据通信接口，使用一个平衡的 V.11 信号为 DTE 或 DCE 发送和接收时钟和数据。
- RS-449
高速 V.11 串行数据通信接口，使用平衡的成对信号为 DTE 或 DCE 发送和接收时钟和数据。
- V.35
高速数据通信接口，可以使用平衡的信号为 DTE 或 DCE 进行发送和接收。
- RS-485
高速串行数据通信 V.11 接口，使用平衡的成对信号为 DTE 或 DCE 的单点对点通信发送和接收时钟和数据。使用 RS-449 设置支持此接口。
- X.21
串行数据通信 V.11 接口，为 DTE 或 DCE 使用平衡的时钟和数据。
定时配置
- 同步模式
数据与时钟信号一起传输，发射机和接收机共用一个时钟。
- 异步模式
在没有时钟信号的情况下发送数据。向信号中添加起始位、停止位和奇偶校验位，并且这些位是可调整的。发射机和接收机使用各自独立的时钟。
频率范围
| 接口 | 模式 | 频率范围 | |
| 低 | 高 | ||
| RS-530 | 同步 | 300 Hz | 16.384 MHz |
| RS-530A | |||
| RS-449 | |||
| V.35 | |||
| RS-232 | 同步 | 300 Hz | 200 kHz |
| X.21 | 同步 | 300 Hz | 2.048 MHz |
| 全部 | 异步 | 300 Hz | 115.2 kHz |
| Manch GE T | 300 Hz | 1.024 MHz | |
| NRZI | .05 MHz | 10 MHz | |
| Manch Diff | 300 Hz | 1.024 MHz | |
| FMO | 300 Hz | 1.024 MHz | |
| FM1 | 300 Hz | 1.024 MHz | |
BERT码型
支持的比特误码率测试 (BERT) 码型包括：
- QRSS
- 2^6-1
- 2^9-1
- 2^11-1
- 2^15-1
- 2^20-1
- 2^23-1
- CSU 向上循环和向下循环码
- NIU 向上循环和向下循环码
- 全 1
- 全 0
- 1:1
- 1:7
- 24 选 3
- 延迟码型
错误插入
- 可通过用户界面手动插入单个错误。
- 可通过用户界面调整 1E-3 到 1E-9 范围内的线性错误率。
串行编码
- 曼彻斯特编码
- NRZI
- FM0
- FM1
- 差分曼彻斯特异步编码
时钟定时
- 内部
随数据一起发送用于定时的内部时钟。
- 外部
通过 50Ω 同轴电缆支持的外部时钟。
- 已恢复
通过接收的信号接口恢复的定时。
端接设置
- 端接
模拟设备之间的通信。能够通过 DCE 或 DTE 操作设置发送和接收数据。
- 监测
使用监控电缆监控在两台通信设备之间传输的数据。
发送控制信号
| 接口 | 发送控制信号 | ||||||
| RTS | DTR | RL | LL | RS | C | TR | |
| RS-232 | ■ | ■ | ■ | ■ | |||
| RS-530/A | ■ | ■ | ■ | ■ | |||
| V.35 | ■ | ■ | ■ | ■ | |||
| X.21 | ■ | ||||||
| RS-449 | ■ | ■ | ■ | ■ | |||
接收控制信号
| 接口 | 接收控制信号 | ||||||||||
| CTS | DSR | RLSD | TM | RI | CS | I | DM | RR | IC | CI | |
| RS-232 | ■ | ■ | ■ | ■ | ■ | ||||||
| RS-530 | ■ | ■ | ■ | ■ | |||||||
| RS-530A | ■ | ■ | ■ | ■ | ■ | ||||||
| V.35 | ■ | ■ | ■ | ■ | ■ | ||||||
| X.21 | ■ | ||||||||||
| RS-449 | ■ | ■ | ■ | ■ | ■ | ||||||
电缆订购信息
| 电缆产品目录号 | 电缆描述 |
| CB-44348 | V.24 EIA-530 Y 监控电缆 – 6 英尺长 |
| CB-21148994-002 | 高速 V.24/EIA-530 DTE/DCE 仿真电缆 – 6 英尺长，Y 形分叉 24 英寸长分支 |
| CB-21144332-001 | V.36 DTE/DCE 仿真环指示电缆 – 72 英寸长 Y 形分叉 12 英寸 |
| CB-21144332-002 | V.36 DTE/DCE 仿真环指示电缆 – 72 英寸长 Y 形分叉 24 英寸 |
| CB-44347 | V.36 监控电缆 – 6 英尺长 |
| CB-21149199-001 | 高速 X.21 DTE/DCE 仿真电缆 – 6 英尺长 Y 形分叉 12 英寸长分支 |
| CB-44345 | X.21 监控电缆 – 10 Mhz 操作 – 6 英尺长 |
| CB-21148995-002 | 高速 V.35 DTE/DCE 仿真电缆 – 6 英尺长 Y 形分叉 24 英寸长分支 |
| CB-44341 | V.35 监控电缆 – 6 英尺长 |
| CB-DCCLK | DATACOM PIM 时钟适配器电缆 |
