SMCV100B 矢量信号发生器

主要特点

  • 适用于广播电视、导航、蜂窝和无线应用的多标准平台
  • 全软件选件定义的矢量信号发生器,具备 5″ 触摸屏
  • 全新的射频信号生成概念,频率范围介于 4 kHz 至 7.125 GHz
  • 输出功率高达 +25 dBm
  • 调制带宽高达 240 MHz

描述

在应用和生产中提供一流的灵活性

R&S®SMCV100B 矢量信号发生器率先成为适用于汽车电子、广播电视、导航和无线应用的多标准平台。R&S®SMCV100B 功能独特,可用于从实验室到生产以及整合不同技术的多种应用。

R&S®SMCV100B采用直接数字射频上变频技术来生成频率高达2.5 GHz的输出信号。这允许在数字域中进行I/Q调制和RF信号生成,消除了传统模拟I/Q调制器常见的I/Q不平衡误差和LO泄漏。由于有了新概念,信号发生器的SSB相位噪声性能非常好。模拟混频概念用于生成2.5 GHz以上的频率。

R&S®SMCV100B是一款能够涵盖5G NR FR1到 7.125 GHz的经济型信号发生器,这也使其成为移动通信应用的理想选择。R&S®SMCV100B还可以使用R&S®WinIQSIM2仿真软件, 该软件支持所有常见的蜂窝和无线连接标准,包括IoT和Wi-Fi(802.11xx)等标准。

R&S将在射频设计和信号分析能力表现出的价值和出色的可靠性,继续发扬在R&S®SMCV100B身上,支撑起新架构“直接数字合成”的技术优势

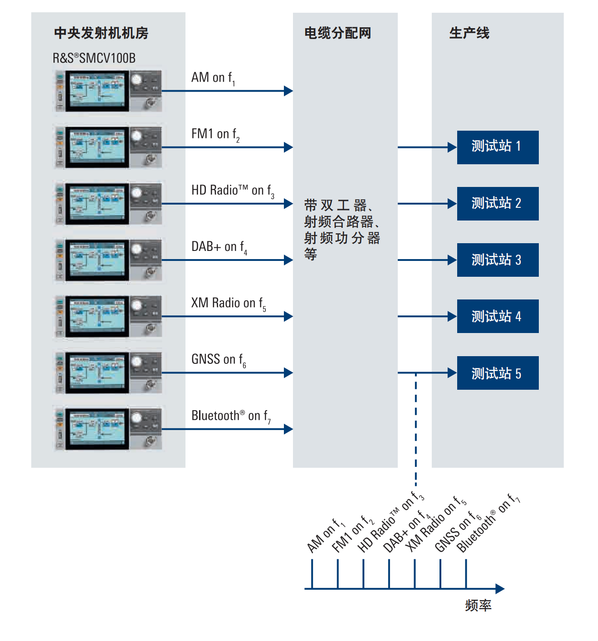

R&S®SMCV100B 是优化现有测试系统的理想解决方案。生产部门通常都需要大程度的灵活性和快响应时间,以生成不同标准的信号。凭借其平台概念,R&S®SMCV100B 可以完全满足这些要求,前用于不同标准的多个信号源现在只需一台 R&S®SMCV100B 即可代替,为未来测试系统的扩展实现成本控制

R&S®SMCV100B 为内部基带信号生成提供了强大的硬件。它可以在 FPGA 中实时生成信号,也可以使用 ARB 发生器直接生成用于数字通信标准的 I/Q 信号。FPGA 中的实时信号生成专用于广播标准。这种技术能够连续和长时间不间断地生成用于解码的不同数据内容(音频、视频、数据、PRBS)的信号。这样的长序列对于测试调谐器的性能或 EMC 是必需的。
R&S®WinIQSIM2 信号模拟软件也可用于生成GNSS导航和数字通信标准信号,借助该模拟软件,R&S®SMCV100B 支持在功能性 Go/NoGo 测试中使用 GPS、GLONASS、Galileo和北斗导航标准。对于具有定位功能的功能性测试,可以播放有限长度的预定义波形。

R&S®SMCV100B基于Linux的高性能平台可完全使用软件选件进行扩展。所有选件都包含在设备固件中,并可根据需要来使用激活码激活。这包括频率扩展到6 GHz或7.125 GHz,将RF调制带宽增加到250 MHz,将RF输出功率提高到23 dBm,激活外部硬盘波形流播放功能(60 MHz带宽,采样率75 MHz)。
ARB发生器的存储深度也可以从64 Msamples扩展到1 Gsamples。

凭借其灵活和可定制的设计,该仪器完全可以满足未来的需求。用户可以通过软件激活码轻松添加选件,从而快速升级功能并增加带宽、输出功率甚至频率范围。

根据所用标准和区域要求测试DUT的示例

_
欧盟
北美
亚洲
音频广播
AM/FM RDS
AM/FM RDBS
AM/FM RDS DARC
_
DAB/DAB+
HD Radio
T-DMB
XMRadio
ISDB-Tsb
_
_
导航
GPS
GPS
GPS
GLONASS
GLONASS
_
_
_
Galileo
_
_
非蜂窝
Bluetooth®
Bluetooth®
Bluetooth®
_
IEEE 802.11 xx
IEEE 802.11 xx
IEEE 802.11 xx
Bluetooth®文字标记和徽标是Bluetooth SIG, Inc. 拥有的注册商标。
R&S®SMCV100B 外壳设计紧凑,是实验室工作台以及有限实验室空间的理想解决方案。通风设计经过优化,可将噪音降至很低。从前面和侧面吸入冷空气,然后从后面排出热空气。这一设计有助于在实验室中打造优秀的工作环境,同时便于集成到生产区域的 19″ 机架中。R&S®SMCV100B 的灵活配置使得该仪器平台可用于生产不同产品的生产线,可以大大减少标准化生产线的停机时间。发生器的基本功能通过可用的激活码或可转移的许可证在替换的发生器上激活。此功能还可以大大减少仪器维修或校准的停机时间。

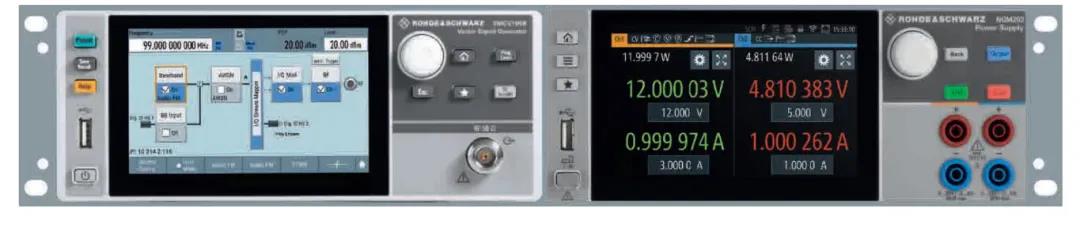

装有R&S®SMCV100B 和 R&S®NGM202的 R&S®HZN96 19英寸机架适配器


订货信息

型号 订货号 描述
SMCV100B 1432.7000.02 Vector signal generator
including baseband generator with ARB (64 Msample,  60 MHz RF bandwidth), power cable and quick start guide
Frequency options
SMCVB-B103 1433.2002.02 4 kHz to 3 GHz
SMCVB-KB106 1433.2202.02 Frequency extension to 6 GHz
SMCVB-KB107 1433.2402.02 Frequency extension to 7.125 GHz
RF options
SMCVB-K31 1434.4115.02 High output power
SMCVB-K709 1434.3590.02 Low phase noise
Baseband options
SMCVB-K505 1434.5328.02 ARB waveform streaming
SMCVB-K511 1434.3519.02 ARB memory extension to 512 Msample
SMCVB-K512 1434.3531.02 ARB memory extension to 1 Gsample
SMCVB-K521 1434.3554.02 Baseband extension to 120 MHz RF bandwidth
SMCVB-K522 1434.3577.02 Baseband extension to 160 MHz RF bandwidth
SMCVB-K523 1434.4050.02 Baseband extension to 240 MHz RF bandwidth
Baseband enhancements
SMCVB-K19 1434.4073.02 Digital baseband interface
SMCVB-K62 1434.3654.02 Additive white Gaussian noise (AWGN)
SMCVB-K197 1434.3619.02 Basic AM/FM/pM
SMCVB-K198 1434.3631.02 Pulse modulation
SMCVB-K199 1434.3990.02 Custom digital modulation
SMCVB-K519 1434.3690.02 Enable broadcast standards
SMCVB-K547 1434.4138.02 Improved modulation frequency response
SMCVB-K548 1434.5640.02 Crest factor reduction
Broadcast standards
SMCVB-K155 1434.3719.02 AM/FM/RDS
SMCVB-K156 1434.3731.02 DAB/T-DMB
SMCVB-K160 1434.3819.02 DRM
SMCVB-K161 1434.3831.02 ATSC/ATSC-MH
SMCVB-K162 1434.3854.02 ATSC 3.0
SMCVB-K163 1434.3877.02 DVB-T
SMCVB-K164 1434.3890.02 DVB-T2
SMCVB-K165 1434.3919.02 ISDB-T/Tsb
SMCVB-K166 1434.3931.02 DTMB
SMCVB-K167 1434.3954.02 DVB-S/DVB-S2
SMCVB-K168 1434.3977.02 DVB-S2x
Digital standards using R&S WinIQSIM2
SMCVB-K240 1434.4150.02 GSM/EDGE
SMCVB-K241 1434.4173.02 EDGE Evolution
SMCVB-K242 1434.4196.02 3GPP FDD
SMCVB-K244 1434.4215.02 GPS
SMCVB-K246 1434.4238.02 CDMA2000
SMCVB-K247 1434.4250.02 1xEV-DO Rev A
SMCVB-K250 1434.4273.02 TD-SCDMA
SMCVB-K251 1434.4296.02 TD-SCDMA, enhanced BS/MS tests
SMCVB-K252 1434.4315.02 DVB-H
SMCVB-K253 1434.4338.02 DAB/T-DMB
SMCVB-K254 1434.4350.02 802.11a/b/g/n
SMCVB-K255 1434.4373.02 EUTRA/LTE
SMCVB-K260 1434.4396.02 Bluetooth EDR
SMCVB-K261 1434.4415.02 Multicarrier CW signal generation
SMCVB-K262 1434.4438.02 Additive white Gaussian noise (AWGN)
SMCVB-K266 1434.4450.02 Galileo
SMCVB-K283 1434.4473.02 3GPP FDD HSPA/HSPA+, enhanced BS/MS tests
SMCVB-K284 1434.4496.02 EUTRA/LTE Release 9 and enhanced features
SMCVB-K285 1434.4415.02 EUTRA/LTE Release 10 (LTE-Advanced)
SMCVB-K286 1434.4538.02 IEEE 802.11ac
SMCVB-K287 1434.4550.02 1xEV-DO Rev. B
SMCVB-K289 1434.4573.02 NFC A/B/F
SMCVB-K294 1434.4596.02 GLONASS 1 satellite
SMCVB-K297 1434.5734.02 IRNSS 1 satellite
SMCVB-K298 1434.4615.02 Modernized GPS
SMCVB-K407 1434.4638.02 BeiDou
SMCVB-K412 1434.4650.02 LTE Release 11 and enhanced features
SMCVB-K413 1434.4673.02 EUTRA/LTE Release 12
SMCVB-K414 1434.4696.02 OFDM signal generation
SMCVB-K415 1434.4738.02 Cellular IoT
SMCVB-K416 1434.4715.02 DVB-S2/DVB-S2X
SMCVB-K417 1434.4750.02 Bluetooth?5.x
SMCVB-K418 1434.4773.02 Verizon 5GTF signals
SMCVB-K419 1434.4796.02 LTE Release 13 and 14
SMCVB-K431 1434.4815.02 LoRa
SMCVB-K432 1434.5740.02 Modernized BeiDou
SMCVB-K442 1434.4838.02 IEEE 802.11ax
SMCVB-K443 1434.4850.02 Cellular IoT Release 14
SMCVB-K444 1434.4873.02 5G NR
SMCVB-K446 1434.5705.02 Cellular IoT Release 15
Waveform libraries (available for download at customer web)
SMCVB-KV10 1434.5340.02 DAB/T-DMB waveforms
SMCVB-KV11 1434.5370.02 DRM waveforms
SMCVB-KV12 1434.5405.02 DRM+ waveforms
SMCVB-KV13 1434.5434.02 HD radio waveforms
SMCVB-KV14 1434.5463.02 XM radio waveforms
SMCVB-KV15 1434.5492.02 DVB-T2 waveforms
SMCVB-KV16 1434.5528.02 ATSC 3.0 waveforms
SMCVB-KV17 1434.5557.02 Digital TV interferer waveforms
SMCVB-KV18 1434.5586.02 Cable interferer waveforms
SMCVB-KV19 1434.5611.02 Satellite interferer waveforms
Transport stream libraries for broadcast standards (available for download at customer web)
SMCVB-KS10 1434.4896.02 DAB/T-DMB stream library
SMCVB-KS11 1434.4938.02 DAB+ stream library
SMCVB-KS12 1434.4973.02 ISDB-T stream library
SMCVB-KS13 1434.5011.02 ATSC/ATSC and mobile DTV stream library
SMCVB-KS14 1434.5057.02 DVB-T2 MI stream library
SMCVB-KS15 1434.5092.02 EMC stream library
SMCVB-KS16 1434.5134.02 DRM stream library
SMCVB-KS17 1434.5170.02 Basic stream library
SMCVB-KS18 1434.5211.02 Extended SDTV stream library
SMCVB-KS19 1434.5257.02 Extended HDTV stream library
SMCVB-KS20 1434.5292.02 HEVC stream library
Recommended extras
HZN96 3638.7813.02 19 rack adapter “
DCV-2 0240.2193.18 Documentation of calibration values
ACASMCV100B 3598.5600.03 R&S SMCV100B accredited calibration
