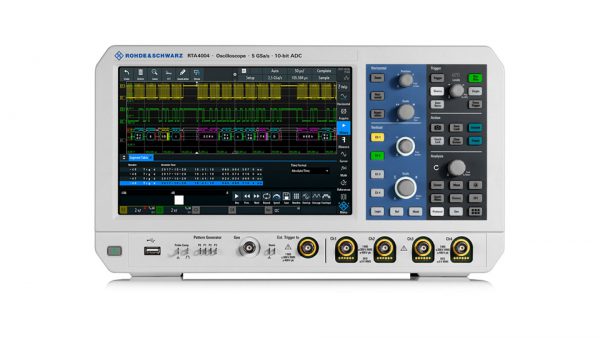

R&S®RTA4000 示波器
 R&S®RTA4000 示波器

 R&S®RTA4000 示波器

R&S®RTA4000 具备一流的信号完整性和更大迅速的深度存储,将非凡“十”力提升到更高水平。

罗德与施瓦茨设计出兼具低噪声、存储深度和时基精度的 10 位 ADC,有助于提高波形清晰度和测量准确度,让您在遇到意想不到的测量挑战时能够从容应对。

描述

R&S®RTA4000 具备一流的信号完整性和更大迅速的深度存储,将非凡“十”力提升到更高水平。

罗德与施瓦茨设计出兼具低噪声、存储深度和时基精度的 10 位 ADC,有助于提高波形清晰度和测量准确度,让您在遇到意想不到的测量挑战时能够从容应对。

一般的台式示波器不太重视信号完整性,因为对于仪器制造商而言,信号完整性既难以得到保证,又成本昂贵。如果用户希望获得价格合适的仪器来处理日常调试和故障排查任务,就必须降低对测量精确度的要求。R&S®RTA4000 的设计初衷就是确保信号完整性。

与传统 8 位模数转换器相比,10 位模数转换器产生的波形精度提高了 4 倍。一流的低噪声性能确保用户可获得出色的垂直分辨率。除了更清晰的波形之外,您将获得其他示波器无法显示的更多信号细节。

R&S®RTA4000 级别的示波器以往需要用户在深存储和快速波形捕获率之间做出选择。二者各具重要性,如果必须二选一,则您可能使用不当方法来解决实际问题。R&S®RTA4000 让您无需选择;它同时具备快速波形捕获率和深度存储,可应对一切挑战。

R&S®RTA4000 为用户提供的不仅仅是一个示波器。它将逻辑分析仪、协议分析仪、频谱分析仪、波形发生器和码型发生器以及数字电压表合为一体。高分辨率的电容触控屏搭配广受好评的用户界面,确保轻松使用所有这些工具。

选择罗德与施瓦茨示波器

R&S®RTC1000 R&S®RTB2000 R&S®RTM3000 R&S®RTA4000
示波器通道数 2 2/4 2/4 4
带宽 (MHz) 50, 70, 100, 200, 300 70, 100, 200, 300 100, 200, 350, 500, 1000 200, 350, 500, 1000
最大采样率 (Gsample/s) 每个通道为 1 Gsample/s, 交织模式下为 2 Gsample/s 每个通道为 1.25 Gsample/s,交织模式下为2.5 Gsample/s 每个通道为 2.5 Gsample/s,交织模式下为5 Gsample/s 每个通道为 2.5 Gsample/s,交织模式下为5 Gsample/s
最大存储深度(Msample) 每个通道为 1 Msample, 交织模式下为 2 Msample 每个通道为 10 Msample,交织模式下为 20 Msample;160Msample(选件)分段存储 每个通道为 40 Msample,交织模式下为 80 Msample;400Msample(选件)分段存储 每个通道为100Msample,交织模式下为 200Msample;1Gsample(标配)分段存储
时基精度 (ppm) 50 2.5 2.5 0.5
垂直位 (ADC) 8 10 10 10
最低输入灵敏度 1 mV/div 1 mV/div 500 μV/div 500 μV/div
显示屏 6.5″, 640 像素 × 480 像素 10″ 电容式触摸屏, 1280 像素 × 800 像素 10″ 电容式触摸屏, 1280 像素 × 800 像素 10″ 电容式触摸屏, 1280 像素 × 800 像素
波形捕获率 10000 waveforms/s 在快速分段存储模式下可达 300000 waveforms/s 在快速分段存储模式下可达 2000000 waveforms/s 在快速分段存储模式下可达2000000 waveforms/s
MSO 8 个通道, 1 Gsample/s 16 个通道, 2.5 Gsample/s 16 个通道, 5 Gsample/s 16 个通道, 5 Gsample/s
协议(选件) I2C,SPI,UART/RS-232/RS-422/RS-485,CAN,LIN I2C,SPI,UART/RS-232/RS-422/RS-485,CAN,LIN I2C,SPI,UART/RS-232/RS-422/RS-485,CAN,LIN,音频 (I2S/LJ/RJ/TDM),ARINC,MIL I2C,SPI,UART/RS-232/RS-422/RS-485,CAN,LIN,音频 (I2S),ARINC,MIL
发生器 1 个任意波形发生器,4 位码型发生器 1 个任意波形发生器,4 位码型发生器 1 个任意波形发生器,4 位码型发生器 1 个任意波形发生器,4 位码型发生器
数学运算 +,–,*,/,FFT (128 kpoints) +,–,*,/,FFT (128 kpoints) +,–,*,/,FFT (128 kpoints),21 个高级功能 +,–,*,/,FFT (128 kpoints),21 个高级功能
罗德与施瓦茨探头接口 标配 标配
频谱分析 FFT FFT 频谱分析 频谱分析

优点

  • 出色的信号完整性
    • 10 位 ADC,分辨率高达 16 位

与传统 8 位模数转换器相比,罗德与施瓦茨设计的专用 10 位模数转换器产生的波形精度提高了 4 倍。

分辨率越高,波形越清晰,进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时, 在单次捕获中,需要同时测量开关设备开启和关断时的电压。为精确测量小电压部分,分辨率必须高于 8 位。通过高分辨率采样,R&S®RTA4000 甚至提供高达 16 位的垂直分辨率。

    • 500 μV/div:全测量带宽

R&S®RTA4000 示波器具有低至 500 μV/div 的出色灵敏度。传统示波器只有使用软件放大或限制带宽,才能达到此水平的输入灵敏度。即使在 500 μV/div 的条件下,R&S®RTA4000 示波器也能保证全测量带宽,并且展示信号的实际采样点。

    • 出色底噪性能

只有在示波器噪声不会占用附加位的情况下,提高分辨率才有用。R&S®RTA4000 具备一流的低噪声性能,以便您获得更高的分辨率并且能够查看在其他同类示波器中无法看到的信号。

  • 在全带宽下捕获时间更长
    • 深存储:每通道 100 Msample(标配),交织模式下达 200 Msample

R&S®RTA4000 提供高的存储深度: 每通道 100 Msample,交织模式下达 200 Msample。保持高采样率与存储深度直接相关。通过深存储,R&S®RTA4000 能够延长高采样率下的捕获时间,给您提供了额外的测试能力以解决特殊测量要求。

    • 高时基精度

R&S®RTA4000 的时基精度高达 ±0.5 ppm。出色的时基精度非常重要,可确保在长时间捕获的过程中准确测量。

    • 标配分段存储:1 Gsample

通过标配分段存储,用户可以分析较长观察期内的信号序列。例如,可以长时间捕获具有通信间隔的协议信号(如 I2C 或 SPI),而不会在闲置时浪费内存。由于分段长度从 10 ksample 至 200 Msample 不等,因此存储深度能得到优化的利用;可以确保最多 87000 多个连续分段存储。

    • 标配历史功能

历史模式始终处于开启状态,可查看 1 Gsample 最大分段存储深度内的先前采集。可使用完整的工具组对记录的分段进行进一步分析。包括模板测试、快速测量功能和 FFT。

  • 高分辨率的大显示屏,设计紧凑
  • 频率响应分析(波特图)
    • 使用示波器执行低频响应分析

R&S®RTA-K36 频率响应分析(波特图)选件可以轻松快速地在示波器上执行低频响应分析。它可以测定多种电子设备的频率响应,包括无源滤波器和放大器电路。它还可以测量开关电源的控制环路响应和电源抑制比。频率响应分析选件使用示波器的内置波形发生器生成 10 Hz 至 25 MHz 的激励信号。通过测量每个测试频率下被测设备的激励信号与输出信号之比,示波器波特图会以对数方式显示增益和相位。

    • 特性和功能

幅度配置

用户可以使用 R&S®RTA-K36 频率响应分析(波特图)选件分析发生器的幅度输出电平。在执行控制环路响应或电源抑制比分析时,该选件有助于抑制被测设备的噪声特性,还有助于提高信噪比 (SNR)。最多可定义 16 步进。

提高分辨率和标记支持

用户可以选择十倍程频率点,以设置和调节波特图的分辨率。示波器每十倍程至多可采集 500 个频率点。用户可以直接在图中迹线上将标记拖拽至所需位置。图例可显示标记的相应坐标。为确定穿越频率,将一个标记设置为 0 dB,将另一个标记设置为 –180° 相移。现在可以轻松确定相位和增益裕量。

测量表

此外,用户可以在表格中查看结果。测量结果表格包含每个测量点的详细信息,包括频率、增益和相移。如为方便起见而使用光标,则也可以将结果表的相关行高亮显示。可将屏幕截图和/或表格结果快速保存至 USB 设备以生成报告。

丰富的探头组合

精确的控制环路响应或电源抑制比特性测量在很大程度上取决于是否选择了合适的探头,这是因为 Vin 和 Vout 的峰间幅度在一些测试频率下会非常低。这些数值会被掩盖在示波器的噪声基底和/或被测设备的开关噪声中。建议使用低噪声 R&S®RT-ZP1X 38 MHz 带宽 1:1 无源探头。这些探头有助于降低测量噪声,并提供优秀的 SNR。

  • 频谱分析:确定时域和频域之间的关联
    • 快速精准的分析

有些故障难以察觉,这通常是因为时间和频率信号之间的相互作用。R&S®RTA-K37 频谱分析和频谱图选件可快速查找此类错误。与频谱分析仪一样,可以根据特定测量任务来调整中心频率和分辨率带宽等参数。示波器会自动选择相应的时域设置。示波器的出色性能可确保快速执行多域分析。

    • 并行操作:频域和时域之间相关联

高级电子设备的操作取决于协议接口、数字、模拟和射频部件之间的无缝交互。因此必须同步分析所有部件。时间、频率和协议信息彼此关联,并且可以快速识别时间参考。测量窗口可用于分析特定记录区域的频谱,从而简化频变信号的采集分析。

    • 频谱图:显示频率随时间的变化

频谱图可显示频谱随时间的变化。为方便显示,对幅度采用了颜色编码。具备高 FFT 分析速率,因此即使是快速频谱变化也可显示。与历史和分段存储选件搭配使用时,频谱图标记可显示采集时间,因此可以在屏幕上加载对应的时间和频谱波形。所有 R&S®RTA4000 工具均可用于分析载入的波形。

    • 标记:自动查找峰值

标记可自动定位频谱峰值,确保执行快速分析。根据自适应阈值确定峰值。可调整偏移和最大峰宽等参数,从而进行深度分析。结果可显示在峰值表中(基于特定参考标记的绝对值或相对值)。选择 Delta 测量可轻松调整信号峰值间的距离。

  • 协议分析:有效调试串行总线
    • 针对串行总线的协议触发和解码

根据 1 和 0 计数来解码串行总线既繁冗,也容易出错。R&S®RTA4000 可将波形解码到特定协议中,自动执行此类操作。此外,协议触发功能可直接触发数据包或帧的特定部分。

    • 支持长时间捕获的分段存储

标配分段存储非常适用于串行协议。您可以仅捕获相关数据包/帧,忽视数据包之间的长空闲时间。分段存储高达 1 Gsample,确保可捕获 87000 多个带时间戳的数据包/帧。

    • 数据包/帧表格视图

表格视图可用于详细查看所有捕获的数据包。您还可以导出表格。

  • 适用探头确保测量
    • 适用于所有测量任务的丰富探头系列

完整全面的优质无源和有源探头产品系列,适用于所有测量任务。有源探头的输入阻抗高达 1 MΩ,对信号源探测点的负载效应很低。即使在高频率范围内也具备较高的动态范围,可防止信号失真;例如:有源单端探头在 1 GHz 条件下为 60 V (Vpp)。

    • 适用于电源测量的丰富产品系列

适用于电源测量的专用探头系列包括适用不同电压和电流范围(从 μA 到 kA、从 μV 到 kV)的有源和无源探头。专用电源完整性探头可检测 DC 电源路径上微小的偶发失真。

    • 带微控按钮,方便仪器控制

这种情况很常见。手持探头前端好不容易将探头固定到被测设备并希望开始测量,却无法腾出手来执行示波器操作。罗德与施瓦茨有源探头的微控按钮可解决这一问题。微控按钮位于探头尖端,使用方便,并且可配置不同功能,例如运行/停止、自动设置和调整偏移。

    • R&S®ProbeMeter:适用于精确 DC 测量的集成式电压表

只需一次连接,即可查看示波器波形和使用高精确度的电压表;无论仪器设置如何,电压表均能显示 DC 电压值。

  • 满足当前需求,迎合未来要求
    • 采集模式
      • 高分辨率:最高 16 位垂直分辨率
      • 平均:最高 100000 个波形
      • 峰值检测
      • 包络
      • 平均 + 高分辨率
      • 包络 + 峰值检测
      • 包络 + 高分辨率
    • 数学和测量
      • 多达五种基本或高级数学波形
      • 高级数学波形包括含 30 个可选的公式编辑器
      • 最多可同时执行八种测量
      • 每个测量具备 40 余种自动测量选项
    • 门限测量和统计测量
      • 注释、R&S®SmartGrid 和存档
      • 一键存档,轻松简单
      • 在触摸屏上添加具体注释
      • R&S®SmartGrid 可根据需要轻松调整波形显示大小/布局/配置
      • 刻度注释确保轻松快速地查看 V/div 和时基设置
    • 数字电压表
      • 集成式 3 位电压表 (DVM)
      • 集成式 6 位频率计
      • 即使示波器停止运行也始终处于开启状态
      • 测量功能包括 DC、AC + DC (RMS) 和 AC (RMS)
    • 混合信号
      • 集成式数字通道(16 个通道)可针对模拟信号和数字信号进行关联分析
      • 采样率高达 5 Gsample/s,确保高时间分辨率
      • 存储高达 200 Msample,确保长时间捕获
      • 非常适用于低速串行总线分析
    • 波形发生器和码型发生器
      • 集成式任意波形发生器,可生成用于设备激励的信号
      • 高采样率 (250 Msample/s) 和分辨率(14 位)可确保准确的信号再生
    • 调制和扫频模式功能
      • 50 Ω (5 V (Vpp)) 和 高阻 (10 V (Vpp)) 输出
      • 具备预定义码型的 4 位码型发生器,可导入用户定义的码型
    • XY 模式
      • 绘制两个通道的相对电压图形
      • 测量相移
    • 模板测试模式
      • 快速极限测试,查看波形是否符合配置条件
      • 在示波器上导入用户预定义的模板,或者根据已知波形创建模板
      • 保存屏幕截图和波形;出现违规时输出蜂鸣或脉冲

订货信息

名称 类型 订单号
选择R&S®RTA4000基本型号
示波器,200 MHz,4 通道 R&S®RTA4004 1335.7700.04
基本单元(包括标配附件:每通道配有 500 MHz 无源探头,电源线)
选择带宽升级
R&S®RTA4004 示波器升级至 350 MHz 带宽 R&S®RTA-B243 1335.7846.02
R&S®RTA4004 示波器升级至 500 MHz 带宽 R&S®RTA-B245 1335.7852.02
R&S®RTA4004 示波器升级至 1 GHz 带宽 R&S®RTA-B2410 1335.7869.02
选件
针对非 MSO 型号的混合信号升级,400 MHz R&S®RTA-B1 1335.7823.02
任意波形发生器和 4 位码型发生器 R&S®RTA-B6 1335.7830.02
I2C/SPI 串行触发和解码 R&S®RTA-K1 1335.7681.02
UART/RS-232/RS-422/RS-485 串行触发和解码 R&S®RTA-K2 1335.7698.02
CAN/LIN 串行触发和解码 R&S®RTA-K3 1335.7717.02
音频(I2S、LJ、RJ、TDM)触发和解码 R&S®RTA-K5 1335.7723.02
MIL-STD-1553 串行触发和解码 R&S®RTA-K6 1335.7730.02
ARINC 429 串行触发和解码 R&S®RTA-K7 1335.7746.02
电源分析 R&S®RTA-K31 1335.7769.02
频率响应分析(波特图) R&S®RTA-K36 1335.7975.02
频谱分析和瀑布图 R&S®RTA-K37 1335.7981.02
应用包1), 包括以下选件: R&S®RTA-K1, R&S®RTA-K2, R&S®RTA-K3, R&S®RTA-K5, R&S®RTA-K6, R&S®RTA-K7, R&S®RTA-K31, R&S®RTA-K36, R&S®RTA-K37, R&S®RTA-B6 R&S®RTA-PK1 1335.7775.02
应用包2), 包括以下选件: R&S®RTA-K1, R&S®RTA-K2, R&S®RTA-K3, R&S®RTA-K5, R&S®RTA-K6, R&S®RTA-K7, R&S®RTA-K31, R&S®RTA-K36, R&S®RTA-K37, R&S®RTA-B6 R&S®RTA-PK1US 1335.7998.02
选择附加探头
单端无源探头
500 MHz,10 MΩ,10:1,300 V,10 pF,5 mm R&S®RT-ZP05S 1333.2401.02
500 MHz,10 MΩ,10:1,400 V,9.5 pF,2.5 mm R&S®RT-ZP10 1409.7550.00
38 MHz,1 MΩ,1:1,55 V,39 pF,2.5 mm R&S®RT-ZP1X 1333.1370.02
有源宽带探头:单端
1.0 GHz,10:1,1 MΩ,BNC 接口 R&S®RT-ZS10L 1333.0815.02
1.0 GHz,有源,1 MΩ,罗德与施瓦茨探头接口 R&S®RT-ZS10E 1418.7007.02
1.0 GHz,有源,1 MΩ,R&S®ProbeMeter,微控按钮,罗德与施瓦茨探头接口 R&S®RT-ZS10 1410.4080.02
1.5 GHz,有源,1 MΩ,R&S®ProbeMeter,微控按钮,罗德与施瓦茨探头接口 R&S®RT-ZS20 1410.3502.02
有源宽带探头:差分
1.0 GHz,有源,差分,1 MΩ,R&S®ProbeMeter,微控按钮,包括 10:1 外部衰减器,1 MΩ,70 V DC,46 V AC(峰值),罗德与施瓦茨探头接口 R&S®RT-ZD10 1410.4715.02
1.5 GHz,有源,差分,1 MΩ,R&S®ProbeMeter,微控按钮,罗德与施瓦茨探头接口 R&S®RT-ZD20 1410.4409.02
电源完整性探头
2.0 GHz,1:1,50 kΩ,±0.85 V,±60 V 偏置,罗德与施瓦茨探头接口 R&S®RT-ZPR20 1800.5006.02
高压单端无源探头
250 MHz,100:1,100 MΩ,850 V,6.5 pF R&S®RT-ZH03 1333.0873.02
400 MHz,100:1,50 MΩ,1000 V,7.5 pF R&S®RT-ZH10 1409.7720.02
400 MHz,1000:1,50 MΩ,1000 V,7.5 pF R&S®RT-ZH11 1409.7737.02
高压探头:差分
25 MHz,20:1/200:1,4 MΩ,1.4 kV (CAT III),BNC 接口 R&S®RT-ZD002 1337.9700.02
25 MHz,10:1/100:1,4 MΩ,700 V (CAT II),BNC 接口 R&S®RT-ZD003 1337.9800.02
100 MHz,8 MΩ,1 kV (RMS) (CAT III),BNC 接口 R&S®RT-ZD01 1422.0703.02
200 MHz,10:1,±20 V,BNC 接口 R&S®RT-ZD02 1333.0821.02
800 MHz,10:1,200 kΩ,±15 V,BNC 接口 R&S®RT-ZD08 1333.0838.02
200 MHz,250:1/25:1,5 MΩ,750 V(峰值),300 V CAT III,罗德与施瓦茨探头接口 R&S®RT-ZHD07 1800.2307.02
100 MHz,500:1/50:1,10 MΩ,1500 V(峰值),1000 V CAT III,罗德与施瓦茨探头接口 R&S®RT-ZHD15 1800.2107.02
200 MHz,500:1/50:1,10 MΩ,1500 V(峰值),1000 V CAT III,罗德与施瓦茨探头接口 R&S®RT-ZHD16 1800.2207.02
100 MHz,1000:1/100:1,40 MΩ,6000 V(峰值),1000 V CAT III,罗德与施瓦茨探头接口 R&S®RT-ZHD60 1800.2007.02
电流探头
20 kHz,AC/DC,0.01 V/A 和 0.001 V/A,±200 A 和 ±2000 A,BNC 接口 R&S®RT-ZC02 1333.0850.02
100 kHz,AC/DC,0.1 V/A,30 A,BNC 接口 R&S®RT-ZC03 1333.0844.02
2 MHz,AC/DC,0.01 V/A,500 A (RMS),罗德与施瓦茨探头接口 R&S®RT-ZC05B 1409.8204.02
10 MHz,AC/DC,0.01 V/A,150 A (RMS),BNC 接口 R&S®RT-ZC10 1409.7750K02
10 MHz,AC/DC,0.01 V/A,150 A (RMS),罗德与施瓦茨探头接口 R&S®RT-ZC10B 1409.8210.02
50 MHz,AC/DC,0.1 V/A,30 A (RMS),罗德与施瓦茨探头接口 R&S®RT-ZC15B 1409.8227.02
100 MHz,AC/DC,0.1 V/A,30 A (RMS),BNC 接口 R&S®RT-ZC20 1409.7766K02
100 MHz,AC/DC,0.1 V/A,30 A (RMS),罗德与施瓦茨探头接口 R&S®RT-ZC20B 1409.8233.02
120 MHz,AC/DC,1 V/A,5 A (RMS),BNC 接口 R&S®RT-ZC30 1409.7772K02
EMC 近场探头
用于电场和磁场近场测量的探头组,30 MHz 至 3 GHz R&S®HZ-15 1147.2736.02
逻辑探头
400 MHz 逻辑探头,8 通道 R&S®RT-ZL04 1333.0721.02
探头附件
适用于 R&S®RT-ZC10/20/30 的探头电源 R&S®RT-ZA13 1409.7789.02
外部衰减器 10:1,2.0 GHz,1.3 pF,60 V DC,42.4 V AC(峰值),适用于 R&S®RT-ZD20/30 探头 R&S®RT-ZA15 1410.4744.02
探头袋 R&S®RT-ZA19 1335.7875.02
电源去偏移和校准测试夹具 R&S®RT-ZF20 1800.0004.02
3D 定位器配备中心张紧调节旋钮,可轻松夹住并固定探头(跨度范围:200 mm;固定范围:15 mm) R&S®RT-ZA1P 1326.3641.02
选择附件
前盖板 R&S®RTB-Z1 1333.1728.02
软包 R&S®RTB-Z3 1333.1734.02
运输箱 R&S®RTB-Z4 1335.9290.02
机架安装套件 R&S®ZZA-RTB2K 1333.1728.02

查看详细资料:RTA4000_bro_zh-cn
