描述

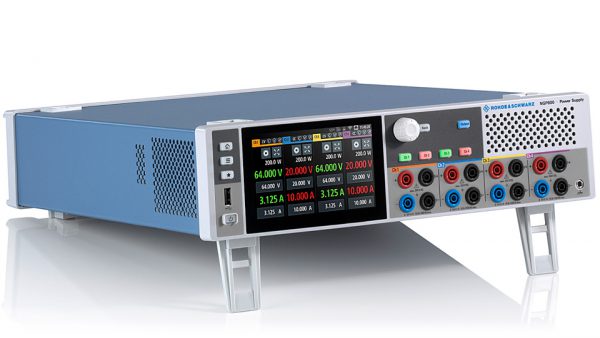

R&S®NGP800 直流电源系列共有五种不同型号，功率为 400 W 或 800 W，可在多种操作条件下提供最大功率。该电源系列具有两个或四个 200W 输出通道，每个通道的输出电压或电流可达 64V 或 20A。输出通道电力等同且电位隔离，可串联以提供最高 250V 电压，或并联以提供最高 80A 电流。
- R&S®NGP802
- 双通道电源
- 400 W – 2 × 32 V/20 A
- R&S®NGP804
- 四通道电源
- 800 W – 4 × 32 V/20 A
- R&S®NGP814
- 四通道电源
- 800 W – 2 × 32 V/20 A 2 × 64 V/10 A
- R&S®NGP822
- 双通道电源
- 400 W – 2 × 64 V/10 A
- R&S®NGP824
- 四通道电源
- 800 W – 4 × 64 V/10 A
R&S®NGP800 电源系列有助于轻松同步输出通道、执行波形测试和记录数据以进行深入分析。
直观化的操作概念结合大触摸屏，可让用户更快地输入数值并实时显示统计数据。
所有 R&S®NGP800 电源均包含远程感应终端、USB 接口和 LAN 接口。用户也可以选择安装 GPIB、数字触发 I/O、模拟输入和 WLAN 接口，使这些电源成为适用于工作台或自动测试系统的强大仪器。
技术参数
| 电气参数 | ||
| 输出 | 所有通道输出均为电位隔离，并且没有接地。 | |
| 输出通道数 | R&S®NGP802，R&S®NGP822 | 2 |
| R&S®NGP804，R&S®NGP824，R&S®NGP814 | 4 | |
| 总输出功率 | R&S®NGP802，R&S®NGP822 | 最大 400 W |
| R&S®NGP804，R&S®NGP824，R&S®NGP814 | 最大 800 W | |
| 每个通道的最大输出功率 | 200 W | |
| 每个通道的输出电压 | R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2） | 0 V 至 32 V |
| R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4） | 0 V 至 64 V | |
| 每个通道的最大输出电流 | R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2） | 20 A |
| R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4） | 10 A | |
| 串联操作的最大电压 | R&S®NGP802 | 64 V |
| R&S®NGP822，R&S®NGP804，R&S®NGP814 | 128 V | |
| R&S®NGP824 | 250 V | |
| 并联操作的最大电流 | R&S®NGP822 | 20 A |
| R&S®NGP802，R&S®NGP824，R&S®NGP814 | 40 A | |
| R&S®NGP804 | 80 A | |
| 电压纹波和噪声 | 20 Hz 至 20 MHz | < 3 mV (RMS)， < 30 mV (Vpp)（测量值） |
| 电流纹波和噪声 | 20 Hz 至 20 MHz | < 3.5 mA (RMS)（测量值） |
| 负载调节 | 负载变化：10% 至 90% | |
| 电压 | ±（输出的 % + 偏移） | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
< 0.01% + 5 mV | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
< 0.01% + 10 mV | |
| 电流 | ±（输出的 % + 偏移） | < 0.01% + 5 mA |
| 负载恢复时间 | 在额定电压的 0.2% 范围内，负载变化 50% 至 100% | < 400 μs（测量值） |
| 上升时间 | 额定输出电压的 10% 上升至 90%，电阻负载 | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
< 10 ms | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
< 12 ms | |
| 下降时间 | 额定输出电压的 90% 下降至 10%，电阻负载 | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
满载：<10ms；空载：<50ms | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
满载：<25ms；空载：<50ms | |
| 编程分辨率 | ||
| 电压 | 1 mV | |
| 电流 | 0.5 mA | |
| 编程准确性 | ||
| 电压 | ±（设置的 % + 偏移） | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
< 0.05% + 5 mV | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
< 0.05% + 10 mV | |
| 电流 | ±（设置的 % + 偏移） | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
< 0.1% + 20 mA | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
< 0.1% + 10 mA | |
| 输出测量 | ||
| 测量功能 | 电压、电流、功率、能量 | |
| 回读分辨率 | ||
| 电压 | 1 mV | |
| 电流 | 0.5 mA | |
| 回读准确性 | ||
| 电压 | ±（输出的 % + 偏移） | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
< 0.05% + 5 mV | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
< 0.05% + 10 mV | |
| 电流 | ±（输出的 % + 偏移） | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
< 0.1% + 20 mA | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
< 0.1% + 10 mA | |
| 温度系数（每 °C） | ±（输出的 % + 偏移），+5°C至+20°C 和 +30°C至+40°C | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
电压：<0.0075%+0.75mV 电流：< 0.015%+3mA |
|
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
电压：< 0.0075%+1.5mV 电流：< 0.015%+1.5mA |
|
| 远程感应 | ||
| 最大感应补偿 | 1 V（测量值） | |
| 额定值 | ||
| 最大接地电压 | 250 V DC | |
| 最大反电压 | 连接到输出的相同极性电压 | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
35 V | |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
70 V | |
| 最大反向电压 | 连接到输出的相反极性电压 | 0.4 V |
| 最大反向电流 | 最多 5 分钟 | 20 A |
| 远程控制 | ||
| 命令处理时间 | < 6 ms（典型值） | |
| 保护功能 | ||
| 过电压保护 | 可针对每个通道调节 | |
| 编程分辨率 | 1 mV | |
| 过功率保护 | 可针对每个通道调节 | |
| 过电流保护（电子保险丝） | 可针对每个通道调节 | |
| 编程分辨率 | 0.5 mA | |
| 响应时间 | (Iload > Iresp × 2)，Iload ≥ 2A条件下 | < 1 ms |
| 保险丝链接（FuseLink功能） | 是 | |
| 开机时保险丝延迟 | 可针对每个通道调节 | 10 ms 至 10 s（1 ms 间隔） |
| 保险丝延迟时间 | 可针对每个通道调节 | 10 ms 至 10 s（1 ms 间隔） |
| 链接通道的响应时间 | < 5 ms | |
| 过热保护 | 每个通道均相互独立 | |
| 特殊功能 | ||
| 输出斜坡功能 | EasyRamp | |
| EasyRamp 时间 | 10 ms 至 60 s（1 ms 间隔） | |
| 输出延迟 | ||
| 同步性 | < 1 ms（典型值） | |
| 每通道延迟 | 10 ms 至 10 s（1 ms 间隔） | |
| 任意功能 | QuickArb | |
| 参数 | 电压、电流、时间 | |
| 最大点数 | 1024 | |
| 最大子组文件的数量 | 8 | |
| 驻留时间 | 1 ms 至 60 s（1 ms 间隔） | |
| 重复 | 继续或爆发模式，1 到 65535 次重复 | |
| 触发 | 手动、远程控制或通过可选触发输入 | |
| 触发和控制接口 | R&S®NGP-K103 | 数字I/O，16引脚连接器插头块 |
| 触发响应时间 | < 3 ms（典型值） | |
| 最大电压（输入/输出） | 5.5 V | |
| 输入触发电平 | TTL | |
| 最大漏极电流（输出） | 5 mA | |
| 模拟控制接口 | R&S®NGP-K107 | 模拟输入，16引脚连接器插头块 |
| 输入电压 | 0% 至 100% 控制电压或电流 | 0 V 至 5 V |
| 输出准确性 | R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
电压：< 0.1% + 16 mV， 电流：< 0.1% + 30 mA |
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
电压：< 0.1% + 32 mV， 电流：< 0.1% + 15 mA |
|
| 温度系数（每 °C） | ±（输出的 % + 偏移），+5°C 至 +20°C 和 +30°C 至 +40°C | |
| R&S®NGP802，R&S®NGP804， R&S®NGP814（CH1、CH2） |
电压：< 0.015% + 2.4 mV， 电流：< 0.015% + 4.5 mA |
|
| R&S®NGP822，R&S®NGP824， R&S®NGP814（CH3、CH4） |
电压：< 0.015% + 4.8 mV， 电流：< 0.015% + 2.25 mA |
|
| 更新率 | 1 ms | |
| 数据记录 | ||
| 最大采集率 | 125 sample/s | |
| 存储深度 | 800MB内部存储或外部存储器 | |
| 电压分辨率 | 参见回读分辨率 | |
| 电压准确性 | 参见回读准确性 | |
| 电流分辨率 | 参见回读分辨率 | |
| 电流准确性 | 参见回读准确性 | |
| 显示屏和接口 | ||
| 显示屏 | TFT 5″ 800 像素 × 480 像素 WVGA 触摸屏 | |
| 前面板连接 | 4mm安全插座（通道输出，远程感应） | |

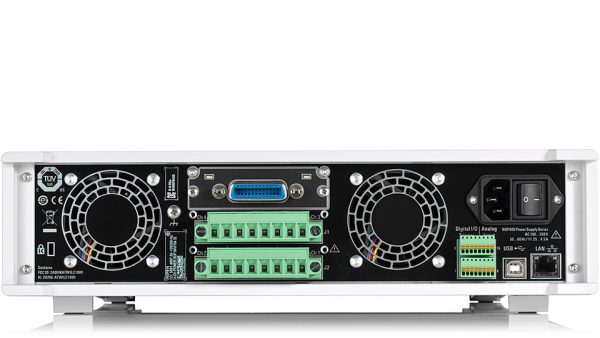

| 后面板连接 | R&S®NGP802，R&S®NGP822 | 8 引脚连接器插头块（通道输出和远程感应） |
| R&S®NGP804，R&S®NGP824，R&S®NGP814 | 2 × 8 引脚连接器插头块（通道输出和远程感应） | |
| 远程控制接口 | 标配 | USB-TMC，USB-CDC（虚拟 COM），LAN |
| R&S®NGP-K102 | WLAN | |
| R&S®NG-B105 | IEEE-488 (GPIB) | |
| 通用数据 | ||
| 环境条件 | ||
| 温度 | 操作温度范围 | +5°C 至 +40°C |
| 存储温度范围 | –20°C 至 +70°C | |
| 湿度 | 无冷凝 | 5% 至 95% |
| 性能数据 | ||
| 电源标称电压 | 100 V 至 250 V | |
| 电源频率 | 50 Hz 至 60 Hz | |
| 最大功耗 | R&S®NGP802，R&S®NGP822 | 650 W |
| R&S®NGP804，R&S®NGP824，R&S®NGP814 | 1125 W | |
| 主保险丝 | 内部（用户无法访问） | 16A/250V IEC60127-2/7(快断型) |
| 符合性数据 | ||
| 电磁兼容 | 欧盟：符合无线电设备指令 2014/53/EU | 适用标准： ETSI EN300328 V2.1.1 EN61326-1 EN61326-2-1 EN55011（A 类） EN55032（A 类） ETSI EN301489-1 V2.2.0 ETSI EN301489-17 V3.2.0 |
| 韩国 | KC 标志 | |
| 美国、加拿大 | FCC47 CFR 第15B部分，ICES-003 第6版 | |
| 电气安全 | 欧盟：符合低电压指令 2014/35/EU | 应用的统一标准：EN61010-1 |
| 美国、加拿大 | UL61010-1，CSA C22.2 No. 61010-1 | |
| WLAN 认证 | 奥地利、比利时、保加利亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、列支敦士登、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士、土耳其、英国 | CE |
| 新加坡 | iMDA 标准 DB102020 | |
| 美国、加拿大 | FCC、IC | |
| RoHS | 符合欧盟指令 2011/65/EU | EN50581 |
| 机械阻力 | ||
| 振动 | 正弦曲线 | 5 Hz 至 55 Hz，0.3 mm（峰间），55 Hz 至 150 Hz，常量为 0.5 g，符合 EN60068-2-6 |
| 随机曲线 | 8 Hz 至 500 Hz，加速：1.2 g (RMS)， 符合 EN60068-2-64 | |
| 冲击 | 40 g 冲击谱，符合 MIL-STD-810E，方法516.4，流程 I | |
| 机械数据 | ||
| 尺寸 | 宽 × 高 × 深 | 362 mm × 100 mm × 451 mm(14.25 in × 3.94 in × 17.76 in) |
| 重量 | R&S®NGP802，R&S®NGP822 | 7.5 kg (16.5 lb) |
| R&S®NGP804，R&S®NGP824，R&S®NGP814 | 8.0 kg (17.6 lb) | |
| 机架安装 | R&S®ZZA-GE23 | 19 in，2 HU |
| 建议的校准间隔 | 在指定环境条件全范围内运行40小时/周 | 1 年 |
订货信息
| 名称 | 类型 | 订单号 |
| 基本单元 | ||
| 双通道电源，400 W，32 V/20 A | R&S®NGP802 | 5601.4007.05 |
| 四通道电源，800 W，32 V/20 A | R&S®NGP804 | 5601.4007.02 |
| 四通道电源，800 W，2 × 32 V/20 A，2 × 64 V/10 A | R&S®NGP814 | 5601.4007.04 |
| 双通道电源，400 W，64 V/10 A | R&S®NGP822 | 5601.4007.06 |
| 四通道电源，800 W，64 V/10 A | R&S®NGP824 | 5601.4007.03 |
| 提供的附件 | ||
| 电源线组、接线板、快速入门指南 | ||
| 硬件选件 | ||
| IEEE-488 (GPIB) 接口 | R&S®NG-B105 | 5601.6000.02 |
| 软件选件 | ||
| WLAN 远程控制 | R&S®NGP-K102 | 5601.6400.03 |
| 数字触发 I/O | R&S®NGP-K103 | 5601.6300.03 |
| 模拟输入 | R&S®NGP-K107 | 5601.6200.03 |
| 系统组件 | ||
| 19″ 机架适配器，2 HU | R&S®ZZA-GE23 | 5601.4059.02 |
