MT8870A通用无线测试仪
MT8870A通用无线测试仪

MT8870A通用无线测试仪

高性能无线测量仪器,配置灵活可扩展,适用于智能手机/ IoT设备/汽车芯片组生产线

描述

及时支持最新的无线技术(5G Sub-6 GHz / 802.11ax等)

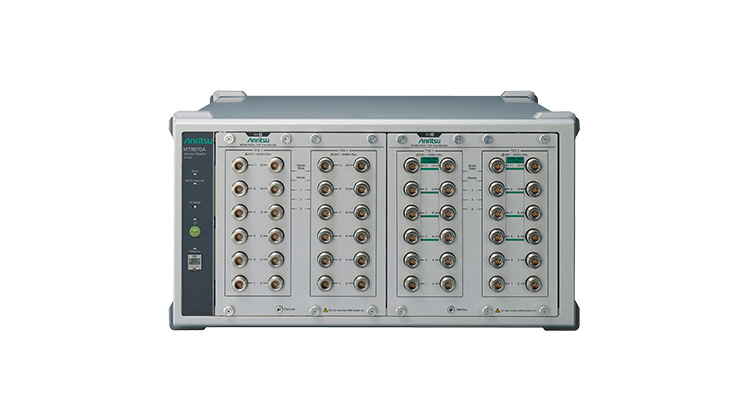

通用无线测试套件MT8870A支持多种无线通信标准,包括5G NR Sub-6 GHz、LTE / LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、V2X 802.11p、WLAN、蓝牙等。是用于智能手机,汽车和物联网终端以及通信模块等大规模生产线的测量仪器。MT8870A主机可安装三种发送/接收测试模块(MU887000A / MU887001A / MU887002A),每种模块都具有内置的矢量信号发生器和矢量信号分析仪,用于对移动终端和通信模块进行发送和接收测试。

  • 一台MT8870A最多可容纳4个测试模块
    • 每个测试模块可作为独立的测量仪器实现完全独立的测量。由于测试模块共享电源,主机架,内部总线接口等,因此可以通过在一台主机架上安装多个测试模块来减少总设备投资。1台主机架可以容纳4个测试模块
  • 可同时测量四台终端设备,每个模块最多可直接连接12个天线端口
    • 通过安装4个测试模块,MT8870A可以同时连接4台被测设备并进行并行测量。无线通信方式的多样化导致了无线通信设备所使用的天线端子数量的增加。 新推出的MU887002A一个模组最多可连接12个设备天线,从而简化了测试环境。

    Simultaneous Measurement of Four Devices with Direct Connection of up to 12 Device Antennas

  • 标配带宽高达200 MHz
    • MT8870A中安装的MU887000A / MU887001A标配160 MHz带宽,而MU887002A标配200 MHz带宽。 可以执行5G NR Sub-6 GHz和WLAN 802.11ax发送/接收测量测试。 将来可实现支持5G NR Sub-6 GHz 2CC传输/接收测试。



  • 支持多种无线标准
    • MT8870A 仅一台即可支持多种无线通信标准 (如 5G,LTE/LTE-Advanced,V2X,WLAN,Bluetooth® 等) ,并可进发射功率测试,传输模块准确性等发送测试,接受灵敏度等接收测试等。
    • 支持的标准:5G NR sub-6GHz、
      LTE/LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、CDAM2000/1xEV-DO、
      WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X)、蓝牙、ZigBee、Z-Wave、FM/RDS、GPS/Galileo/GLONASS/BeiDou/QZSS、DVB-H、ISDB-T/ISDB-Tmm

    NR TDD sub6GHz Uplink TX Measurement using CombiView, WLAN 11ax TX Measurement using CombiView

  • MT8870A中安装的测试模块MU887000A / MU887001A可以配备音频分析仪和音频发生器,支持模拟和数字单声道/立体声音频,从而节省了空间并提高了通信模块制造中的测量效率。
    With a built-in Audio analyzer and Audio Generator,it make saving space and increasing measurement efficiency

Bluetooth® 文字商标和标识为 Bluetooth SIG, Inc. 的注册商标并授权 Anritsu 使用。

产品手册

MT8870A-20121219-2-1-S
