MS27103A远程频谱监控器

描述

蜂窝网络运营商已投资数十亿美元，用于购买全球频谱的使用权。他们需要使用该频谱向智能手机用户提供其所要求的高数据带宽，以便用户能够移动查看电子邮件、网页以及音频数据流和视频数据流。为了维护高水平的网络性能，运营商需要持续监控其频谱，以识别和定位干扰源。干扰可能源自非法发射器，以及互调产品等意想不到的来源。所有干扰均会降低网络数据容量，从而导致用户体验下降。 运营商能够迅速采取行动，以保护其投资并维护数据容量。



MS27103A 远程频谱监控器专门用于识别和定位干扰信号。这有助于优化用户体验，实现网络运营商的关键目标。这会提高客户忠诚度、减少客户流失并打造卓越的品牌形象。

此外，分布式天线系统 （DAS） 正在全球范围内进行广泛部署，以便在密集的用户环境内提供较高的数据容量。这些环境包括交通枢纽、体育场馆和购物中心。从单个设备间到多个馈源，再发展成为分布式天线阵列。监控每个射频馈源的干扰信号，这对于维护 DAS 系统的容量而言是必不可少的。MS27103A 是监控 DAS 系统完美的解决方案，有助于维护整体系统性能。

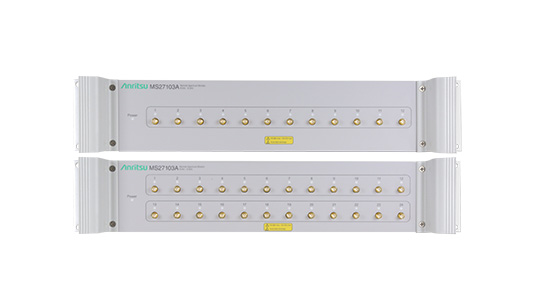

MS27103A 被置于机架式外壳中，配有 12 个 （可选 24 个） 射频输入端口。使用电子开关操控每个端口。MS27103A 是一个功能全面的平台，可监控和记录用户指定频率的信号。

MS27103A 的扫描速度高达 24 GHz/s，可轻松捕捉到多种类型的信号。其中包括周期性传输或瞬态传输，以及短时的“突发”信号。MS27103A 监控器采用 20 MHz 瞬时 FFT 带宽，拥有实时捕捉宽频带信号活动的能力，以便进行随后的后期处理。IQ 数据捕捉可记录为区块模式或流式。这款监控器还提供“事件触发保存”功能，仅在超出用户设置的特定阈值时，对频谱测量进行捕捉。由于只捕捉和记录相关的信号，内存空间得到了节省。

与远程频谱监控器通信
您可以通过多种方法与 MS27103A 通信。下文将概述这些方法。

1. 集成网络服务器
MS27102A 中已嵌入集成网络服务器。通过使用网络浏览器（支持 Chrome 和 FireFox），全球各地的用户均可登录频谱监控器，并控制其所有功能。其中包括频率等参数的设置、分辨率带宽 （RBW）/视频带宽 （VBW） 控制、参考电平配置以及与用户频谱监控应用相关的众多其他设置。同时，您还可以在浏览器窗口内查看迹线数据、三维频谱图和其他测量值。网络服务器的主要优势在于该服务器独立于操作系统平台。任何能够使用浏览器的电子设备均可使用该网络服务器。台式电脑/笔记本电脑、平板电脑或智能手机均可用于查看频谱并调整远程仪器的设置。每台监控器均可接入千兆以太网，从而实现测量数据和控制信息的快速传输。

2. SCPI 编程
用户还可通过适用的 SCPI 命令，编写所需的监控程序。Anritsu 提供一份用户手册，其中列出每条 SCPI 命令、命令描述以及每条命令所需的正确句法。此外，监控器采用高精度 GPS 信号为每对 IQ 数据输出标记时间戳。这样，用户便能够在到达时间差 （TDOA） 应用中使用 IQ 数据，从而了解信号的地理位置。IQ 数据时间戳的分辨率低于 9 纳秒，可实现精准的信号位置计算。

3. Vision™ 应用程序软件
这款监控器上还有配套使用的 Vision™ 软件。Vision 软件与监控硬件搭配使用可自动收集测量数据，提供关于网络健康和频谱使用情况的的有用信息。Vision 由两个组件组成，分别负责监控和定位干扰信号。



1. Vision 监控器（选件 400）
2. Vision 定位器（选件 401）

Vision 监控器软件能够自动记录频谱数据，维护一个可搜索的频谱历史数据库，启用针对不正常信号活动的报警功能，自动发送电子邮件提醒，并提供一套用于管理频谱监控系统的工具。

Vision Locate 软件能够定位干扰或非法/未经核准的信号。若要准确地确定信号的位置，必须使用三个或三个以上的监控器。如需关于 Vision 产品的更多信息，请查看 Anritsu 网站。

主要功能

• 9 kHz 至 6 GHz
• 扫描速度高达 24 GHz/s
• 集成网络服务器，可通过网页浏览器（支持 Chrome 和 FireFox）查看、控制和执行测量
• 可远程更新固件
• 采用监视计时器，确保远程部署的监控器长期保持稳定性
• Linux 操作系统
• 杂散信号小，可准确发现信号
• 20 MHz 瞬时 FFT 带宽
• 低功耗< 11=”” watts=”” (input=”” voltage=”” 11=”” to=”” 24=””>
• 集成 GPS 接收器，应用于监控位置和时间同步
• 可接入千兆以太网，实现高速传输
• 干扰分析：三维频谱图和信号强度
• 动态范围：>106 dB，归一化到 1 Hz BW
• DANL：< -150=”” dbm=”” 参考到=”” 1=”” hz=””>
• 相噪：-99 dBc/Hz @ 10 kHz 偏差，载波 1 GHz
• IQ 区块模式和流式，包含时间戳，适合 TDOA 应用
• 可选的 Vision 软件能够自动化频谱测量、设定警报并定位信号来源

MS27103A 实现频谱保证
MS27103A 是多端口的射频输入监控平台，可部署于需要多天线的系统，以覆盖较大的频率范围。这款监控器通常与多扇区、每扇区多频率的蜂窝基础设施设备搭配使用。网络运营商通常会在收购频谱拍卖方面花费数十亿美元。为保护这类投资，手机提供商的当务之急是向其客户提供高质量服务。源自各种来源的干扰将导致呼叫中断、数据传输速率缓慢和网络性能不佳。MS27103A 能够监控基站收发信台 （BTS） 的接收信号，便于识别和消除干扰。这款监控器还能够检测到不需要的信号活动类型，高效地确定干扰来源的特征并对其进行定位。
