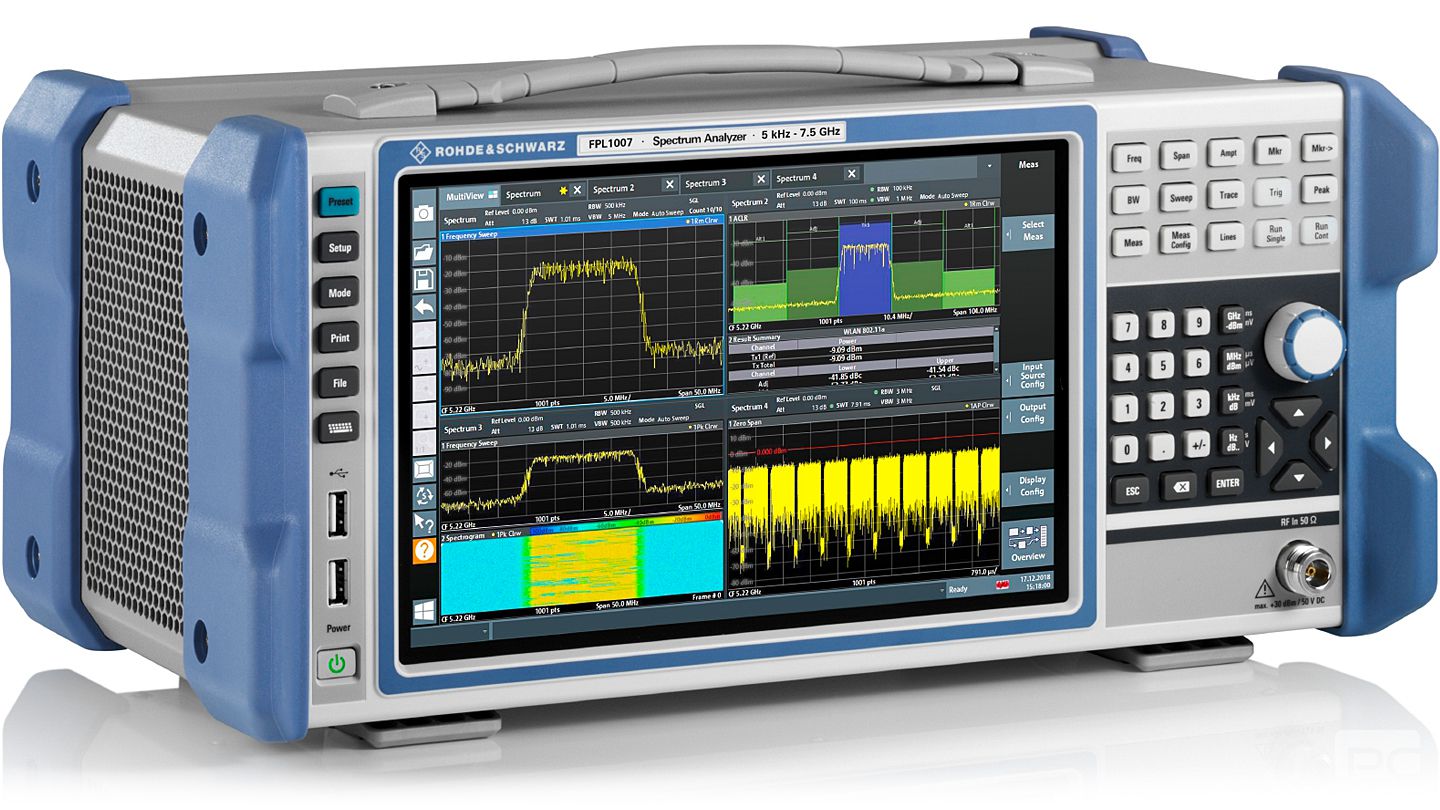

描述
主要特点
- 频率范围介于 5 kHz 至 7.5 GHz
- SSB 相位噪声：1 GHz 载波、10 kHz 偏置时典型值为 –108 dBc (1 Hz)
- 使用前置放大器时的 DANL：–166 dBm，10 MHz 至 2 GHz
- 40 MHz 分析带宽（可选）
- 内部信号发生器（可选）
- 轻便小巧
一机多用
单机可执行多种测量任务
FPL1000 不仅支持频谱测量，而且支持结合使用功率探头进行高度精确的功率测量，以及分析模拟和数字调制信号。
直观的用户界面
操作与智能手机一样简单直观
用户可以通过触摸屏配置仪器并执行测量。只需单指轻扫屏幕，即可调整中心频率或参考电平。通过双指手势，可调整显示的跨度或电平范围。
FPL1000规格
|
FPL1000 规格 |
||
| 频率 | ||
| 频率范围 | R&S®FPL1003 | 5 kHz 至 3 GHz |
| R&S®FPL1007 | 5 kHz 至 7.5 GHz | |
| 频率分辨率 | 0.01 Hz | |
| 带宽 | ||
| 分辨率带宽 (–3 dB) | 扫描滤波器 | 100kHz 至 10MHz（按 1/2/3/5 序列） |
| FFT 滤波器 | 1 Hz 至 50 kHz（按 1/2/3/5 序列） | |
| 信号分析带宽（均衡化） | 标配 | 标称值 10 MHz |
| 带 R&S®FPL1-B40 选件 | 标称值 40 MHz | |
| 显示平均噪声电平 (DANL) | ||
| 射频前置放大器关闭 | 5 kHz ≤ f < 100 kHz | 典型值 –143 dBm |
| 100 kHz ≤ f < 5 MHz | < –140 dBm，典型值 –143 dBm | |
| 5 MHz ≤ f < 3 GHz | < –149 dBm，典型值 –152 dBm | |
| 3 GHz ≤ f < 5 GHz | < –143 dBm，典型值 –146 dBm | |
| 5 GHz ≤ f ≤ 7.5 GHz | < –140 dBm，典型值 –143 dBm | |
| 射频前置放大器开启（增益标称值 20 dB） | 3 MHz ≤ f < 10 MHz | < –155 dBm，典型值 –158 dBm |
| 10 MHz ≤ f < 2 GHz | < –163 dBm，典型值 –166 dBm | |
| 2 GHz ≤ f < 3 GHz | < –162 dBm，典型值 –165 dBm | |
| 3 GHz ≤ f < 5 GHz | < –158 dBm，典型值 –161 dBm | |
| 5 GHz ≤ f < 7 GHz | < –156 dBm，典型值 –159 dBm | |
| 7 GHz ≤ f < 7.5 GHz | < –155 dBm，典型值 –158 dBm | |
| 衰减和增益 | ||
| 衰减器设置范围 | 标配 | 0 dB 至 45 dB（按 5 dB 步进） |
| 带 R&S®FPL1-B25 选件 | 0 dB 至 45 dB（按 1 dB 步进） | |
| PRF 前置放大器增益 | 带 R&S®FPL1-B22 选件 | 标称值 20 dB |
| 互调 | ||
| 输入混频器 1 dB 压缩（双音） | 射频衰减 0 dB，射频前置放大器 = 关闭 | 标称值 +7 dBm |
| 三阶截止点 (TOI) | 射频衰减 0 dB，电平 2 × –20 dBm， ∆f > 5 × 分辨率带宽或 10 kHz（取数值较大者），射频前置放大器 = 关闭 |
|
| 10 MHz ≤ fin < 300 MHz | > 13 dBm，典型值 16 dBm | |
| 300 MHz ≤ fin < 3 GHz | > 17 dBm，典型值 20 dBm | |
| 3 GHz ≤ fin ≤ 7.5 GHz | > 15 dBm，典型值 18 dBm | |
| 带 R&S®FPL1-B22 选件， 射频衰减 0 dB，电平 2 × –40 dBm， ∆f > 5 × 分辨率带宽或 10 kHz（取数值较大者），射频前置放大器 = 关闭 |
||
| 5 MHz ≤ fin < 7.5 GHz | 标称值 0 dBm | |
| 相位噪声 | ||
| SSB 相位噪声 | 频率 = 1000 MHz，载波偏置 | |
| 100 Hz | 标称值 –88 dBc (1 Hz) | |
| 1 kHz | <–99 dBc (1 Hz) | |
| 10 kHz | < –105 dBc (1 Hz)，典型值 –108 dBc (1 Hz) | |
| 100 kHz | < –110 dBc (1 Hz)，典型值 –115 dBc (1 Hz) | |
| 1 MHz | < –130 dBc (1 Hz)，典型值 –135 dBc (1 Hz) | |
| 10 MHz | 标称值 –152 dBc (1 Hz) | |
| 整体幅度精度 | ||
| 总体测量不确定度 | 信号电平 –50 dB 至 0 dB（低于参考电平） 信噪比 > 20 dB， 自动扫描时间，扫描类型 = FFT， 射频衰减 10 dB、20 dB、 30 dB、40 dB，射频前置放大器 = 关闭， 跨度/分辨率带宽 < 100，95% 置信水平， +20°C 至 +30°C |
0.5 dB |
| 1 MHz ≤ f < 3 GHz | 0.5 dB | |
| 3 GHz ≤ f < 7.5 GHz | 0.8 dB | |
订货信息
| 型号 | 说明 | 订货号 | 备注 |
| FPL1003 | Signal and spectrum analyzer | 1304.0004.03 | |
| FPL1007 | Signal and spectrum analyzer | 1304.0004.07 | |
| FPL1-B4 | OCXO reference frequency | 1323.1902.02 | retrofit in service center |
| FPL1-B5 | Additional interfaces | 1323.1883.02 | user-retrofittable IF/video/demod out, user port, noise source control, power sensor, AF output, loudspeaker |
| FPL1-B10 | GPIB interface | 1323.1890.02 | user-retrofittable |
| FPL1-B19 | Second hard disk (SSD) | 1304.0427.02 | user-retrofittable mounted on PC board, including analyzer firmware |
| FPL1-B22 | RF preamplifier (3GHz/7.5GHz) | 1323.1719.02 | user-retrofittable |
| FPL1-B25 | 1 dB steps for electronic attenuator | 1323.1990.02 | user-retrofittable |
| FPL1-B30 | DC power supply 12 V/24 V | 1323.1877.02 | user-retrofittable |
| FPL1-B31 | Internal lithium-ion battery | 1323.1725.02 | retrofit in service center; including 2 battery packs and internal charging unit |
| FPL1-B40 | 40 MHz analysis bandwidth | 1323.1931.02 | user-retrofittable |
| FPL1-K7 | AM/FM/φM measurement demodulator | 1323.1731.02 | |
| FPL1-K9 | Power sensor measurement with R&S NRPxx power sensors | 1323.1754.02 | supports NRPxx power sensors |
| FPL1-K30 | Noise figure and gain measurements | 1323.1760.02 | requires FPL1-B5 |
| FPL1-K54 | EMI measurement application | 1323.1783.02 | |
| FPL1-K70 | Vector signal analysis | 1323.1748.02 | |
| FPL1-K70M | Multi-modulation analysis | 1323.1625.02 | requires FPL1-K70 |
| FPL1-K70P | BER measurements with PRBS data | 1323.1631.02 | requires FPL1-K70 |
| FSPC | License dongle | 1310.0002.03 | |
| VSE | Vector signal explorer base software | 1320.7500.06 | |
| VSE-K70 | Vector signal analysis | 1320.7522.06 | |
| VSE-K106 | EUTRA/LTE NB-IoT | 1320.7900.06 |
