描述

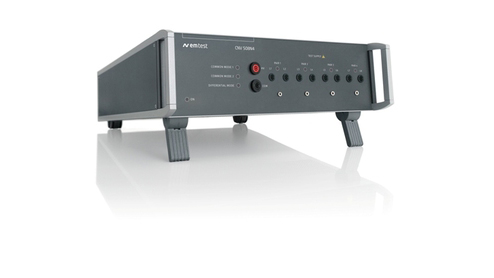

将浪涌脉冲和振铃波脉冲施加到非屏蔽非对称的互联线路(信号线/数据线)，需要通过独立耦合/去耦网络来完成。EM TEST的 CNV 系列 4 线或 8 线信号线/数据线耦合网络专为这一 应用设计。按照 EN/IEC 61000-4-5 及 EN/IEC 61000-4-12标准要求，根据线上信号的特性，可由电容、空气放电管或二极管等不同方式实现脉冲的耦合。
简要规格
504N线电压50V系列
| 4KV模块，最高线电压，35 VAC, 50 VDC | |
| CNV 504N1 | 4kV耦合电压，线电流1A |
| CNV 504N1.1 | 4kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, – GDT 气体放电 40 ohm |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 7KV模块，最高线电压，35 VAC, 50 VDC | |
| CNV 504N2 | 7kV耦合电压，线电流1A |
| CNV 504N2.1 | 7kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, – GDT 气体放电 40 ohm |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 10KV模块，最高线电压，35 VAC, 50 VDC | |
| CNV 504N3 | 10kV耦合电压，线电流1A |
| CNV 504N3.1 | 10kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, – GDT 气体放电 40 ohm |
504N线电压300V系列
| 4KV模块，最高线电压，250 VAC, 300 VDC | |
| CNV 504N1.2 | 4kV耦合电压，线电流1A |
| CNV 504N1.3 | 4kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 7KV模块，最高线电压，250 VAC, 300 VDC | |
| CNV 504N2.2 | 7kV耦合电压，线电流1A |
| CNV 504N2.3 | 7kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 10KV模块，最高线电压，250 VAC, 300 VDC | |
| CNV 504N3.2 | 10kV耦合电压，线电流1A |
| CNV 504N3.3 | 10kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, |
508N线电压50V系列
| 4KV模块，最高线电压，35 VAC, 50 VDC | |
| CNV 508N1 | 4kV耦合电压，线电流1A |
| CNV 508N1.1 | 4kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, – GDT 气体放电 40 ohm |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 7KV模块，最高线电压，35 VAC, 50 VDC | |
| CNV 508N2 | 7kV耦合电压，线电流1A |
| CNV 508N2.1 | 7kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, – GDT 气体放电 40 ohm |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 10KV模块，最高线电压，35 VAC, 50 VDC | |
| CNV 508N3 | 10kV耦合电压，线电流1A |
| CNV 508N3.1 | 10kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, – GDT 气体放电 40 ohm |
508N线电压300V系列
| 4KV模块，最高线电压，250 VAC, 300 VDC | |
| CNV 508N1.2 | 4kV耦合电压，线电流1A |
| CNV 508N1.3 | 4kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 7KV模块，最高线电压，250 VAC, 300 VDC | |
| CNV 508N2.2 | 7kV耦合电压，线电流1A |
| CNV 508N2.3 | 7kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, |
| 振铃波耦合 | Fig. 9 IEC 61000-4-12 Ed.2, – 3.3 μF capacitor |
| 10KV模块，最高线电压，250 VAC, 300 VDC | |
| CNV 508N3.2 | 10kV耦合电压，线电流1A |
| CNV 508N3.3 | 10kV耦合电压，线电流4A，瞬间5A |
| 通用数据 | |
| 浪涌耦合 | 满足Fig. 9 IEC 61000-4-5 Ed.3, – 0.5 μF/电容40 ohm, |
